Кнопка экстренного вызова — это не просто кнопка: это точка, с которой человек одним нажатием попадает на дежурного и может объяснить, что случилось. На парковке, в тоннеле, в парке, на перроне и в санузле для маломобильных посетителей задача одна — чтобы вызов помощи занимал одно действие и работал в мороз, в дождь и после удара. Разберём, чем такая точка отличается от тревожной кнопки охраны, какие бывают исполнения и как выбрать своё.
Что называют кнопкой экстренного вызова
В каталогах и техзаданиях одно и то же устройство называют по-разному: кнопка экстренного вызова, кнопка вызова экстренной помощи, устройство экстренного вызова, SOS-интерком, телефон экстренной связи. За всеми этими словами стоит одна конструкция: антивандальный корпус, одна или несколько кнопок, встроенные микрофон и динамик, заранее записанный номер вызова.
Человек нажимает кнопку — устройство набирает записанный номер и включает громкую связь. Ни выбирать абонента, ни держать трубку не нужно: руки свободны, говорить можно с расстояния. Именно поэтому такие точки ставят там, где вызов делает не сотрудник, а случайный человек, иногда в темноте и в стрессе.
Чем это отличается от тревожной кнопки
Это самое частое недопонимание при закупке, поэтому проговорим прямо.
| Точка экстренного вызова | Тревожная кнопка охраны | |
|---|---|---|
| Что происходит по нажатию | Идёт голосовой вызов дежурному, начинается разговор | Уходит тревожный сигнал на пульт, разговора нет |
| Куда подключается | Телефонная линия, IP-телефония объекта или сотовая сеть | Шлейф охранной сигнализации или радиоканал ЧОП |
| Кто отвечает | Диспетчер, охрана, дежурный — голосом | Группа реагирования выезжает по сигналу |
| Понимает ли дежурный, что случилось | Да, человек объясняет словами | Нет, известен только факт нажатия |
В каталоге КАДАММ точки вызова — это устройства со связью: кнопка всегда идёт вместе с громкой связью. Отдельных «тревожных кнопок» без разговора мы не поставляем — если нужен именно сигнал на пульт охраны, это оборудование охранной сигнализации, другой класс.
Кнопка или трубка: два типа точек вызова
Разница не в качестве, а в сценарии. Кнопка с громкой связью быстрее и её нечего оторвать. Трубка даёт разборчивость в шуме и приватность разговора, но это подвижная деталь, которую на улице портят чаще всего.
Где ставят точки вызова помощи
Аналоговая линия, IP или GSM
Как и у любой промышленной связи, выбор начинается с того, что уже есть на объекте.
| Тип связи | Когда выбирают | Что потребуется | Модели |
|---|---|---|---|

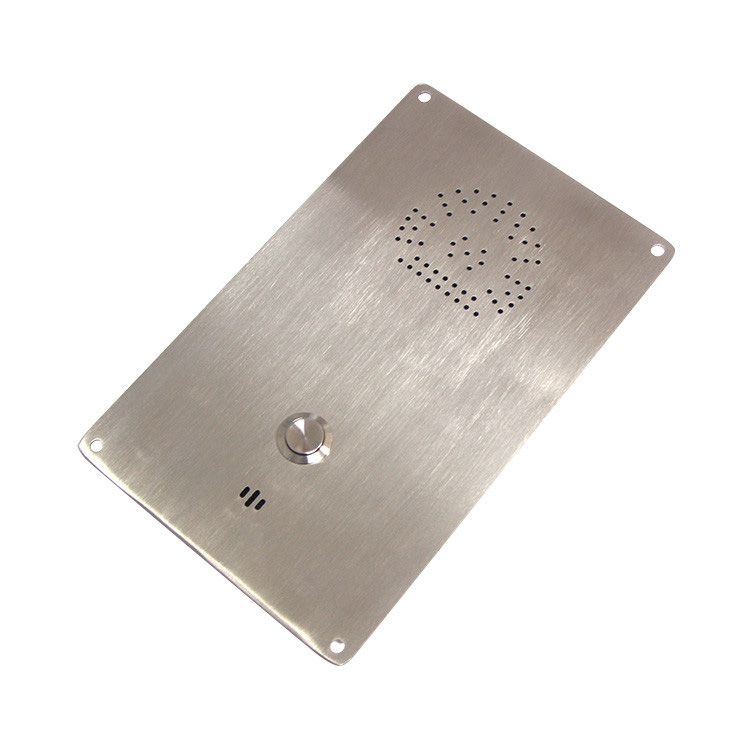

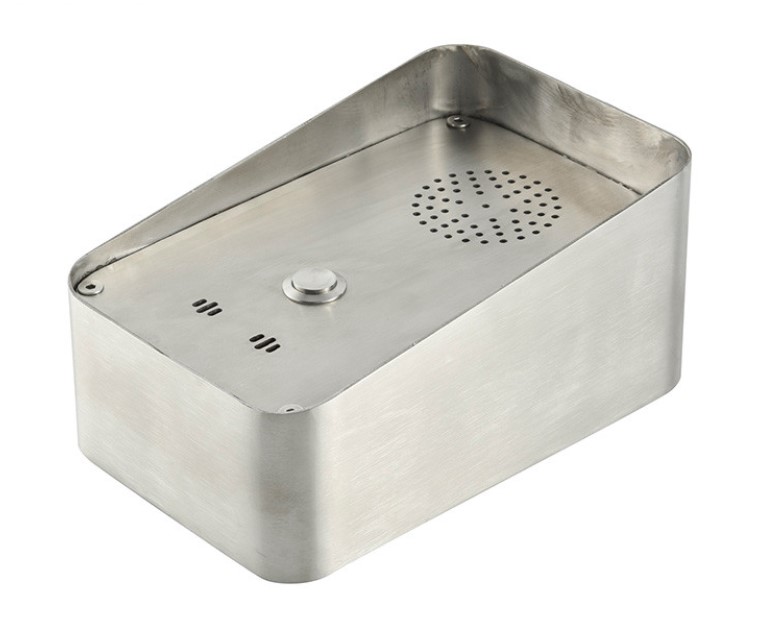

| Аналоговая | Есть телефонная разводка и порт АТС; питание берётся прямо из линии | Пара проводов до точки | ТЛ6311, ТЛ6312, ТЛ6313, ТЛ5106, ТЛ1314 |
| IP (SIP) | На объекте IP-телефония; нужна удалённая настройка и контроль | Коммутатор с PoE и SIP-сервер | ТЛ6311-IP, ТЛ6313-IP, ТЛ6314, ТЛ3835, ТЛ3807 |
| GSM | Кабель тянуть дорого или некуда | SIM-карта и уверенный приём | ТЛ4603-GSM, ТЛ7204-GSM, ТЛ7602-GSM |
Когда точке вообще не нужен кабель
ТЛ4603-GSM — автономный SOS-пост: связь по сотовой сети, питание от встроенного литий-ионного аккумулятора 7,4 В / 14 А·ч с подзарядкой от солнечной панели, корпус IP66. Это решение для парков, набережных, съездов и площадок, куда электричество не подведено.
Корпус и защита: что выдержит точка вызова
Точку вызова ломают чаще, чем любой другой аппарат связи: она стоит в общедоступном месте. Поэтому смотрят на два параметра — степень защиты IP и класс ударостойкости IK.
| Защита | Что выдерживает | Где применяют | Модели |
|---|---|---|---|

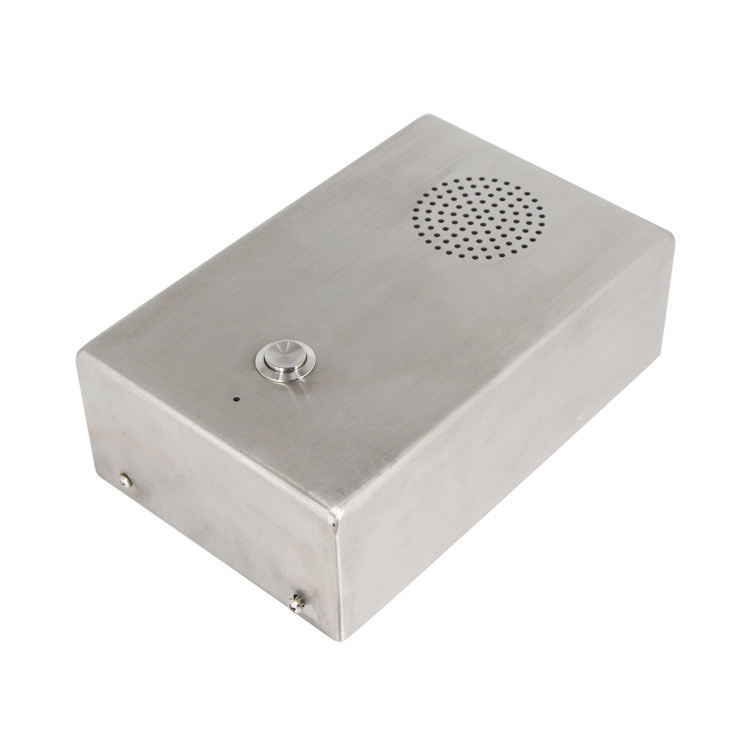

| IP54 / IK9 | Пыль, брызги, уборку, удар 10 Дж | Холлы, переходы, помещения, улица под козырьком | ТЛ6311, ТЛ6312, ТЛ6313 |
| IP55–IP65 / IK9 | Струи воды, мойку, открытую площадку | Перроны, входные группы, промплощадки | ТЛ6313-IP, ТЛ5106, ТЛ3807 |
| IP66 / IK9, опция IP67 | Сильные струи, мороз до −40 °C, улицу круглый год | Трассы, парки, открытые территории | ТЛ6314, ТЛ3835, ТЛ4603-GSM |
Материал корпуса выбирают по месту. Нержавеющая сталь AISI 304 — для мест с людьми и мойкой: её не разъедает химия и она хорошо выглядит годами. Литой алюминий с рёбрами жёсткости — для ударов и мороза. Холоднокатаная сталь с порошковым покрытием — для приметных цветных корпусов: оранжевых и красных, которые видно издалека.
Приметность — не эстетика, а функция. Оранжевый или красный корпус человек находит взглядом за секунды, и в аварийной ситуации это важнее аккуратной нержавейки. Поэтому колонны и стойки красят в яркие цвета, а не маскируют под отделку.

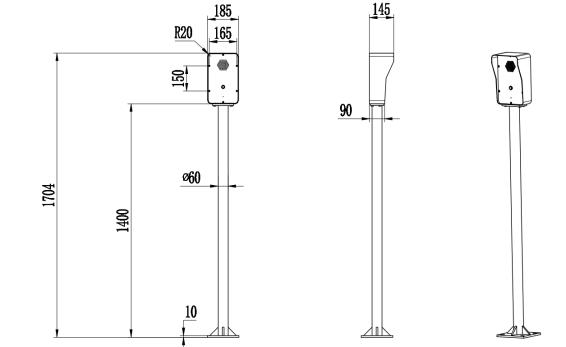

Колонна, стойка или настенная точка
Форма зависит от того, есть ли к чему крепить устройство и как далеко его видно.
Что с номером 112
Для устройства номер 112 — такой же номер, как любой другой. В моделях с автонабором его записывают в память, и нажатие кнопки запускает набор. В схеме «горячей линии» номер прописывают на стороне АТС или диспетчерского пульта, а сам аппарат остаётся предельно простым.
Возможность дозвона на 112 зависит от телефонии объекта и оператора связи. Устройства каталога не имеют отдельной сертификации «для системы-112»: мы поставляем оборудование точки вызова, а маршрутизацию на 112 или на единую дежурно-диспетчерскую службу закладывают в проекте связи объекта.
Практический вывод: если в задании написано «устройство экстренного вызова системы 112», сверяйте не название, а характеристики — тип линии, число кнопок, корпус, защиту и питание. Под такие задания собран отдельный раздел каталога.
Сколько точек нужно и где их размещать
Универсального числа нет: количество и места точек вызова определяет проект связи объекта и задание заказчика. Но есть три вопроса, которые задают себе проектировщики, и их полезно задать до закупки.
Видно ли точку с того места, где может случиться беда
Точка, которую не видно, не работает. Поэтому их ставят на виду: у лифтовых холлов, на перекрёстках проездов, у выходов, вдоль дорожек — и красят в приметный цвет.
Дойдёт ли до неё человек, которому плохо
Расстояние между точками выбирают так, чтобы до ближайшей можно было добраться быстро, а не так, чтобы сэкономить на количестве. Для мест, где помощь вызывает маломобильный посетитель, точку ставят на доступной высоте и заподлицо со стеной.
Услышит ли дежурный и ответит ли кто-то в три часа ночи
Точка вызова бессмысленна без адресата. До закупки нужно решить, кто принимает вызовы круглосуточно и что делает, если линия занята: переадресация на второй номер или на мобильный дежурного настраивается на станции, а в IP-моделях — в самом устройстве через второй SIP-аккаунт.
Требования к конкретному объекту — жилому комплексу, вокзалу, парковке, медучреждению — проверяет проектировщик по действующим нормам для этого типа объекта. Мы отвечаем за оборудование точки, а не за проект связи.
Чек-лист перед заказом
| Что уточнить | Зачем это нужно |
|---|---|
| Кто принимает вызов и круглосуточно ли | Без дежурного на линии точка бесполезна |
| Сколько адресатов вызова с одной точки | Одна кнопка, две или аппарат на четыре номера |
| Линия: аналоговая АТС, IP-телефония или ничего | Определяет исполнение устройства |
| Есть ли питание у точки | PoE требует коммутатора, автономный пост — только солнце |
| Улица или помещение, есть ли козырёк | IP54 под крышей, IP66 под открытым небом |
| Есть ли стена для монтажа | Нет стены — колонна или напольная стойка |
| Нужен ли разговор или хватит сигнала | Трубка для разборчивости, кнопка для скорости |
| Уровень шума и температурный минимум | Громкость 80, 85 или 95 дБ; корпус до −40 °C |
| Кто и как проверяет точки на работоспособность | Регламент проверки решает, что вызов пройдёт |
Вопрос — ответ
Смежные разделы и материалы
Рядом лежат три руководства: переговорное устройство — что это и как выбрать, как выбрать телефон аварийной связи для промышленного объекта (там подробно про аппараты с трубкой серии ТЛ5105) и что такое аппараты прямой связи системы ЦБ. Если нужен обычный промышленный аппарат, а не точка вызова, смотрите руководство по выбору телефона.
Опишите объект: где стоят точки вызова, кто принимает вызовы, какая линия есть и подведено ли питание. Подберём исполнения и схему подключения, пришлём характеристики и сроки.
