Согласованные нагрузки 50 Ом (эквиваленты антенны)

КАДАММ НС-790/3800 — Нагрузка согласованная коаксиальная 50 Ом с низкой интермодуляцией, 790–3800 МГц, 5–200 Вт

Подробнее

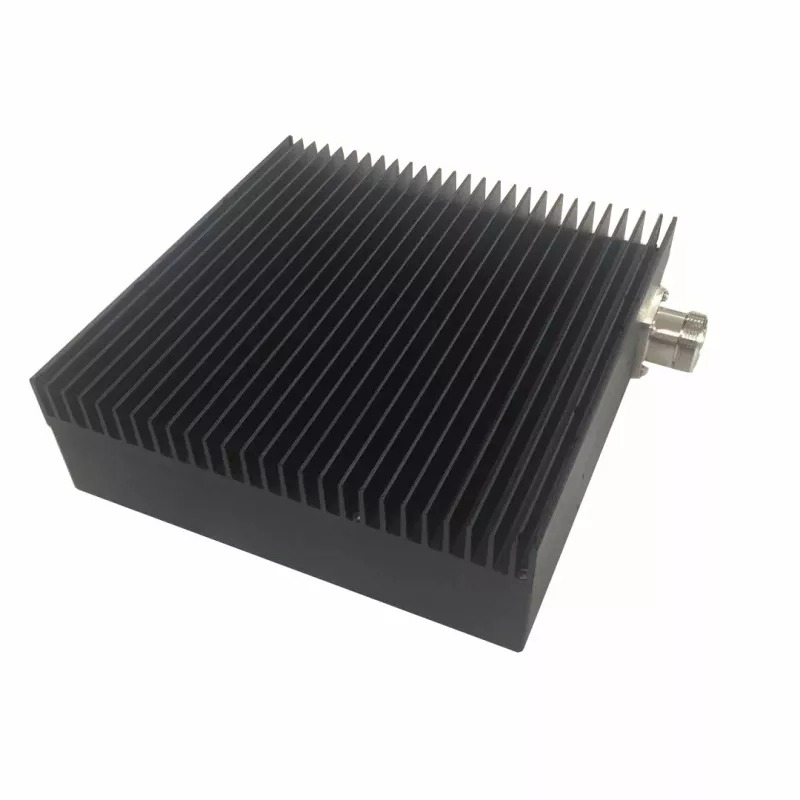

КАДАММ НС-790/2700 — Нагрузка согласованная коаксиальная 50 Ом с низкой интермодуляцией, 790–2700 МГц, 5–200 Вт

Подробнее

КАДАММ НС-DC/3000 — Нагрузка согласованная коаксиальная 50 Ом с низкой интермодуляцией, DC–3000 МГц, 2–50 Вт

Подробнее

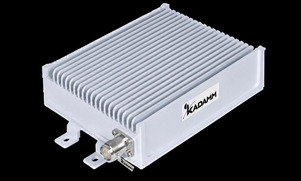

КАДАММ НСП-6000 — Нагрузка согласованная коаксиальная 50 Ом с низкой интермодуляцией, DC–6000 МГц, 5–200 Вт

Подробнее

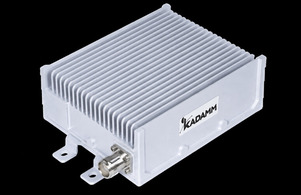

КАДАММ НСП-4000 — Нагрузка согласованная коаксиальная 50 Ом с низкой интермодуляцией, DC–4000 МГц, 5–200 Вт

Подробнее

КАДАММ НС-6000 — Нагрузка согласованная коаксиальная 50 Ом, DC–6000 МГц, 2–200 Вт

Подробнее

КАДАММ НС-4000 — Нагрузка согласованная коаксиальная 50 Ом, DC–4000 МГц, 2–200 Вт

Подробнее

KADAMM · Антенно-фидерные устройства

Согласованная нагрузка 50 Ом забирает мощность там, где тракт не заканчивается антенной: на свободном выходе делителя, на развязанном порту моста, на выходе передатчика во время настройки. Мы разрабатываем и производим коаксиальные нагрузки на полосы до 6000 МГц и мощности от 2 до 200 Вт — семь серий с соединителями N, 4.3-10 и 7-16.

Коротко: мощность нагрузки берут с запасом к мощности на порту, полосу — по всем системам в тракте, а класс интермодуляции — по тому, общий ли тракт у нескольких операторов.

Серии в разделе

DC–4000 МГцКАДАММ НС-4000служебные порты и стенды, до 4 ГГцОткрыть →DC–6000 МГцКАДАММ НС-6000служебные порты и стенды, до 6 ГГцОткрыть →DC–4000 МГцКАДАММ НСП-4000общие тракты операторов, до 4 ГГцОткрыть →DC–6000 МГцКАДАММ НСП-6000общие тракты операторов, до 6 ГГцОткрыть →DC–3000 МГцКАДАММ НС-DC/3000малые мощности 2 и 50 Вт, 4.3-10Открыть →790–2700 МГцКАДАММ НС-790/2700сотовые до 2,7 ГГц, 4.3-10Открыть →790–3800 МГцКАДАММ НС-790/3800сотовые и 5G до 3,8 ГГц, 4.3-10Открыть →

Одна страница — одна серия: на странице серии перечислены все исполнения по мощности и соединителям с полными артикулами.

Сравнение серий по паспортным данным

Серия	Полоса	Мощности	Согласование	PIM3	Соединители	Температура
КАДАММ НС-4000	DC–4000 МГц	2, 5, 10, 25, 50, 100, 200 Вт	≥19–21 дБ (по мощности/полосе)	≤−105 dBc	N / 4.3-10 / 7-16, розетка и вилка	−40…+65 °C
КАДАММ НС-6000	DC–6000 МГц	2, 5, 10, 25, 50, 100, 200 Вт	≥21 дБ (DC–3000), ≥19 дБ (3000–3800), ≥17 дБ (3800–6000 МГц)	≤−105 dBc	N / 4.3-10 / 7-16, розетка и вилка	−40…+65 °C
КАДАММ НСП-4000	DC–4000 МГц	5, 25, 50, 100, 200 Вт	≥18 дБ (5 Вт), ≥19 дБ (25–200 Вт)	≤−160 dBc	N / 4.3-10 / 7-16, розетка и вилка	−20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт)
КАДАММ НСП-6000	DC–6000 МГц	5, 25, 50, 100, 200 Вт	≥18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ выше	≤−160 dBc	N / 4.3-10 / 7-16, розетка и вилка	−20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт)
КАДАММ НС-DC/3000	DC–3000 МГц	2, 50 Вт	≤1,2 / ≤1,25	≤−160 dBc	4.3-10, вилка	−30…+125 °C
КАДАММ НС-790/2700	790–2700 МГц	5, 100, 200 Вт	≤1,25	≤−160 dBc	4.3-10, вилка	−30…+125 °C
КАДАММ НС-790/3800	790–3800 МГц	5, 100, 200 Вт	≤1,25	≤−160 dBc	4.3-10, вилка	−30…+125 °C

Значения для конкретного исполнения подтверждаем при подборе под проект.

С чего начать подбор

Задача на объекте	Что смотреть	Серии
Свободный порт в общем тракте нескольких операторов	нормированная низкая интермодуляция	НС-790/2700 · НС-790/3800 · НСП-4000 · НСП-6000
Стенд, служебный порт, тракт одного оператора	полоса и мощность, интермодуляция не критична	НС-4000 · НС-6000
Малая мощность на порту, соединитель 4.3-10	исполнения на 2 и 50 Вт	НС-DC/3000
Настройка передатчика без излучения в эфир	мощность не ниже выходной мощности передатчика	исполнения на 100 и 200 Вт
Полосы выше 4 ГГц	верхняя граница 6000 МГц	НС-6000 · НСП-6000

Как читать характеристики нагрузки

Мощность

Средняя мощность, которую нагрузка рассеивает долго без перегрева. От неё зависят корпус и масса: маломощные исполнения — цилиндр размером с соединитель, на 100–200 Вт — ребристый радиатор.

КСВН и возвратные потери

Показывают, какая доля мощности отражается обратно. КСВН 1,25 соответствует возвратным потерям около 19 дБ: назад уходит порядка одного процента мощности.

Интермодуляция PIM3

Уровень паразитных продуктов, которые возникают на нелинейностях при двух мощных несущих. В общем тракте нескольких операторов они попадают в полосу приёма, поэтому там нужна нагрузка с нормированной низкой интермодуляцией.

Вопросы о согласованных нагрузках

Нагрузка 50 Ом — это какая мощность?50 Ом — сопротивление, под которое рассчитан коаксиальный тракт. Мощность — отдельный параметр: в разделе нагрузки на 2, 5, 10, 25, 50, 100 и 200 Вт. Как выбрать мощность под делитель, мост или передатчик — в статье «Согласованная нагрузка 50 Ом».

Что такое терминатор 50 Ом?Другое название согласованной нагрузки: изделие «терминирует», то есть корректно завершает линию на порту без антенны.

Чем эквивалент антенны отличается от нагрузки?Ничем, кроме задачи: эквивалентом антенны нагрузку называют, когда её подключают к передатчику для настройки и проверки без излучения в эфир.

Можно ли поставить нагрузку меньшей мощности?Нет: перегретая нагрузка меняет сопротивление, растёт отражение, а корпус и соединитель могут выйти из строя. Считайте мощность на порту с запасом.

Вилка или розетка?По ответному порту: на порт-розетку делителя или ответвителя ставят нагрузку с вилкой, на кабель с вилкой — с розеткой.

Смежные разделы и материалы

Делители мощности СВЧ (сплиттеры)Направленные ответвители мощности Антенные сумматоры и комбайнеры Все антенно-фидерные устройства Статья о согласованной нагрузке 50 Ом Статья: делитель мощности СВЧ — типы, число выходов и выбор Статья: направленный ответвитель — принцип работы и выбор

Пришлите схему тракта: мощность источника, делители и ответвители, число свободных портов. Подберём нагрузки по мощности, полосе и соединителям. info@kadamm.com, 8-499-213-05-16.

Запросить подбор или КП →
