Внутренние антенны для DAS: потолочные и панельные
Подбор параметров
КАДАММ АПН-11 — панельная направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, до 11,5 дБи
КАДАММ АПН-9 — панельная направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, до 9,5 дБи
КАДАММ АПМ-2 — панельная антенна MIMO 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц, до 8,5 дБи

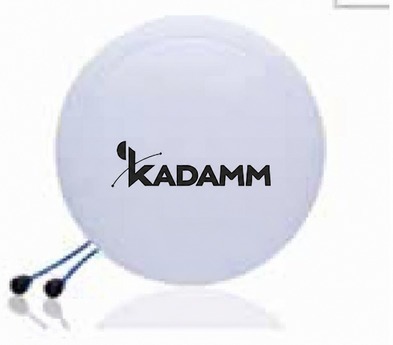

КАДАММ АВП-280 — потолочная антенна для DAS 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц, до 6 дБи

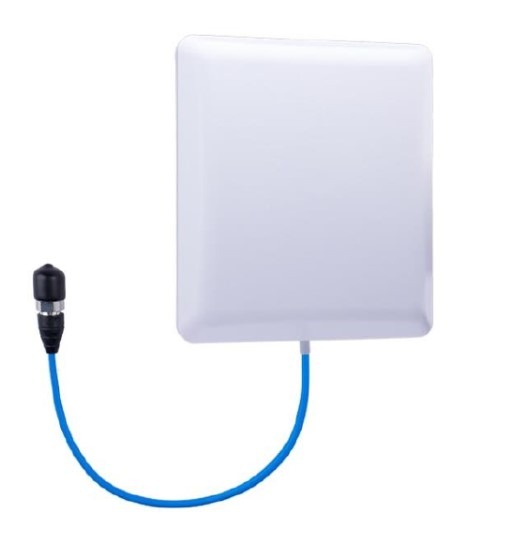

КАДАММ AP-657938V68S01 — внутренняя панельная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 8 дБи, луч 75°
КАДАММ AP-657938HV58M01 — внутренняя панельная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 8,5 дБи, луч 67°
КАДАММ I-ATP5-698/2700M — внутренняя панельная антенна 698–960 / 1710–2700 МГц, 8 дБи, луч 69°
КАДАММ I-ATP5-698/2700 — внутренняя панельная антенна 698–960 / 1710–2700 МГц, 5 дБи, луч 103°

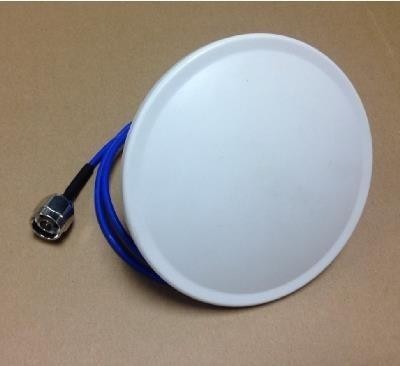

КАДАММ I-ATO5-698/3800H — потолочная антенна для DAS 698–960 / 1710–2700 / 3300–3800 МГц, 5,5 дБи
КАДАММ I-ATO5-698/3800A — потолочная антенна для DAS 698–960 / 1427–2700 / 3400–3800 МГц, 4 дБи
КАДАММ I-ATO4-698/3800M — потолочная антенна для DAS 698–960 / 1710–2700 / 3300–3800 МГц, 4 дБи
КАДАММ AP-757938V68S02 — внутренняя панельная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 8 дБи, луч 75°
КАДАММ AP-707938X77M02 — внутренняя панельная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 7 дБи, луч 72°
KADAMM · Антенно-фидерные устройства
Внутренняя антенна раздаёт сигнал сотовых сетей внутри зданий, где он не проходит снаружи: в офисах, торговых центрах, паркингах, тоннелях и на станциях метро. Антенны подключают к распределённой системе DAS или к репитеру. В разделе 35 моделей КАДАММ: 18 потолочных, 11 панельных для помещений, 3 двунаправленных и 3 панелей АПМ и АПН; у 21 моделей в полосе есть 5G 3,5 ГГц.
Коротко: открытый зал или этаж — потолочная антенна; вытянутый коридор или склад — панельная; тоннель — двунаправленная. Для LTE и 5G выбирайте двухпортовые модели с MIMO.
Модели в разделе
Потолочные антенны — 18
Круговая зона вокруг точки установки на потолке.
5 дБиКАДАММ AO-6060V45S03617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГцОткрыть →6 дБиКАДАММ AO-6060L45M03617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГцОткрыть →7 дБиКАДАММ AO-6060LH47S03617–960 / 1710–2700 / 3300–4200 / 4800–6000 МГцОткрыть →4 дБиКАДАММ I-ATO5-698/3800A698–960 / 1427–2700 / 3400–3800 МГцОткрыть →до 5 дБиКАДАММ АВП-215698–960 / 1690–2700 / 3300–4000 МГцОткрыть →до 6 дБиКАДАММ АВП-280698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГцОткрыть →4 дБиКАДАММ K81703824M698–960 / 1710–2700 / 3300–3800 МГцОткрыть →4 дБиКАДАММ I-ATO4-698/3800M698–960 / 1710–2700 / 3300–3800 МГцОткрыть →5 дБиКАДАММ AO-6938V35S02698–960 / 1710–2700 / 3300–3800 МГцОткрыть →5,5 дБиКАДАММ K81703825S698–960 / 1710–2700 / 3300–3800 МГцОткрыть →5,5 дБиКАДАММ I-ATO5-698/3800H698–960 / 1710–2700 / 3300–3800 МГцОткрыть →4 дБиКАДАММ K81702734M698–960 / 1710–2700 МГцОткрыть →4 дБиКАДАММ I-ATO4-698/2700M698–960 / 1710–2700 МГцОткрыть →5 дБиКАДАММ K81702725S698–960 / 1710–2700 МГцОткрыть →5 дБиКАДАММ AO-6927V25S02698–960 / 1710–2700 МГцОткрыть →5 дБиКАДАММ I-ATO5-698/2700698–960 / 1710–2700 МГцОткрыть →4 дБиКАДАММ АО-7938В24С01790–960 / 1710–2700 / 3300–3800 МГцОткрыть →5 дБиКАДАММ AO-7938V24M01790–960 / 1710–2700 / 3300–3800 МГцОткрыть →
Внутренние панельные антенны — 11
Направленный луч вдоль коридора, атриума, склада.
5 дБиКАДАММ K81702758S698–960 / 1710–2500 МГцОткрыть →8 дБиКАДАММ K81702778M698–960 / 1710–2500 МГцОткрыть →7 дБиКАДАММ AP-707938X77M02698–960 / 1710–2700 / 3300–3800 МГцОткрыть →8 дБиКАДАММ AP-757938V68S02698–960 / 1710–2700 / 3300–3800 МГцОткрыть →5 дБиКАДАММ K81703846M698–960 / 1710–2700 МГцОткрыть →5 дБиКАДАММ I-ATP5-698/2700698–960 / 1710–2700 МГцОткрыть →6,5 дБиКАДАММ AP-707927X56M02698–960 / 1710–2700 МГцОткрыть →8 дБиКАДАММ I-ATP5-698/2700M698–960 / 1710–2700 МГцОткрыть →10 дБиКАДАММ AP-6927V71S02698–960 / 1710–2700 МГцОткрыть →8 дБиКАДАММ AP-657938V68S01790–960 / 1710–2700 / 3300–3800 МГцОткрыть →8,5 дБиКАДАММ AP-657938HV58M01790–960 / 1710–2700 / 3300–3800 МГцОткрыть →
Двунаправленные антенны — 3
Два луча в противоположные стороны для тоннелей и галерей.
5,5 дБиКАДАММ K8170275BD790–960 / 1710–2500 МГцОткрыть →6 дБиКАДАММ ABD-757938V56S01790–960 / 1710–2700 / 3300–3800 МГцОткрыть →5,5 дБиКАДАММ ABD-657927V5S04790–960 / 1710–2700 МГцОткрыть →
Панельные антенны АПМ и АПН — 3
Панели MIMO и направленные панели для систем покрытия и репитеров.
до 9,5 дБиКАДАММ АПН-9698–960 / 1710–2700 / 3300–3800 МГцОткрыть →до 11,5 дБиКАДАММ АПН-11698–960 / 1710–2700 / 3300–3800 МГцОткрыть →до 8,5 дБиКАДАММ АПМ-2698–960 / 806–960 / 1710–2700 / 3300–4000 МГцОткрыть →
Сводная таблица
| Модель | Тип | Полосы | Усиление | Луч | Портов |
|---|---|---|---|---|---|
| КАДАММ AO-6060V45S03 | Потолочные | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 5 дБи | 360° | 1 |
| КАДАММ AO-6060L45M03 | Потолочные | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 6 дБи | 360° | 2 |
| КАДАММ AO-6060LH47S03 | Потолочные | 617–960 / 1710–2700 / 3300–4200 / 4800–6000 МГц | 7 дБи | 360° | 1 |
| КАДАММ I-ATO5-698/3800A | Потолочные | 698–960 / 1427–2700 / 3400–3800 МГц | 4 дБи | 360° | 1 |

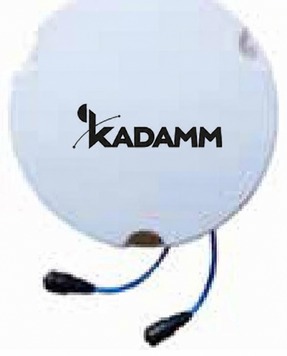

| КАДАММ АВП-215 | Потолочные | 698–960 / 1690–2700 / 3300–4000 МГц | до 5 дБи | 360° | 2 |
| КАДАММ АВП-280 | Потолочные | 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц | до 6 дБи | 360° | 2 |
| КАДАММ K81703824M | Потолочные | 698–960 / 1710–2700 / 3300–3800 МГц | 4 дБи | 360° | 2 |
| КАДАММ I-ATO4-698/3800M | Потолочные | 698–960 / 1710–2700 / 3300–3800 МГц | 4 дБи | 360° | 2 |
| КАДАММ AO-6938V35S02 | Потолочные | 698–960 / 1710–2700 / 3300–3800 МГц | 5 дБи | 360° | 1 |
| КАДАММ K81703825S | Потолочные | 698–960 / 1710–2700 / 3300–3800 МГц | 5,5 дБи | 360° | 1 |
| КАДАММ I-ATO5-698/3800H | Потолочные | 698–960 / 1710–2700 / 3300–3800 МГц | 5,5 дБи | 360° | 1 |
| КАДАММ K81702734M | Потолочные | 698–960 / 1710–2700 МГц | 4 дБи | 360° | 2 |
| КАДАММ I-ATO4-698/2700M | Потолочные | 698–960 / 1710–2700 МГц | 4 дБи | 360° | 4 |
| КАДАММ K81702725S | Потолочные | 698–960 / 1710–2700 МГц | 5 дБи | 360° | 1 |
| КАДАММ AO-6927V25S02 | Потолочные | 698–960 / 1710–2700 МГц | 5 дБи | 360° | 1 |
| КАДАММ I-ATO5-698/2700 | Потолочные | 698–960 / 1710–2700 МГц | 5 дБи | 360° | 1 |
| КАДАММ АО-7938В24С01 | Потолочные | 790–960 / 1710–2700 / 3300–3800 МГц | 4 дБи | 360° | 1 |
| КАДАММ AO-7938V24M01 | Потолочные | 790–960 / 1710–2700 / 3300–3800 МГц | 5 дБи | 360° | 2 |
| КАДАММ K81702758S | Внутренние | 698–960 / 1710–2500 МГц | 5 дБи | 100° | 1 |
| КАДАММ K81702778M | Внутренние | 698–960 / 1710–2500 МГц | 8 дБи | 69° | 2 |
| КАДАММ AP-707938X77M02 | Внутренние | 698–960 / 1710–2700 / 3300–3800 МГц | 7 дБи | 72° | 2 |
| КАДАММ AP-757938V68S02 | Внутренние | 698–960 / 1710–2700 / 3300–3800 МГц | 8 дБи | 75° | 1 |
| КАДАММ K81703846M | Внутренние | 698–960 / 1710–2700 МГц | 5 дБи | 100°/90°/80° | 2 |
| КАДАММ I-ATP5-698/2700 | Внутренние | 698–960 / 1710–2700 МГц | 5 дБи | 103° | 1 |
| КАДАММ AP-707927X56M02 | Внутренние | 698–960 / 1710–2700 МГц | 6,5 дБи | 70° | 2 |
| КАДАММ I-ATP5-698/2700M | Внутренние | 698–960 / 1710–2700 МГц | 8 дБи | 69° | 2 |
| КАДАММ AP-6927V71S02 | Внутренние | 698–960 / 1710–2700 МГц | 10 дБи | 50° | 1 |
| КАДАММ AP-657938V68S01 | Внутренние | 790–960 / 1710–2700 / 3300–3800 МГц | 8 дБи | 75° | 1 |
| КАДАММ AP-657938HV58M01 | Внутренние | 790–960 / 1710–2700 / 3300–3800 МГц | 8,5 дБи | 67° | 2 |
| КАДАММ K8170275BD | Двунаправленные | 790–960 / 1710–2500 МГц | 5,5 дБи | 70°/65° | 1 |
| КАДАММ ABD-757938V56S01 | Двунаправленные | 790–960 / 1710–2700 / 3300–3800 МГц | 6 дБи | 74° | 1 |
| КАДАММ ABD-657927V5S04 | Двунаправленные | 790–960 / 1710–2700 МГц | 5,5 дБи | 67° | 1 |
| КАДАММ АПН-9 | Панельные | 698–960 / 1710–2700 / 3300–3800 МГц | до 9,5 дБи | 95–59° | 1 |
| КАДАММ АПН-11 | Панельные | 698–960 / 1710–2700 / 3300–3800 МГц | до 11,5 дБи | 90–54° | 1 |
| КАДАММ АПМ-2 | Панельные | 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц | до 8,5 дБи | 90–45° | 2 |
Характеристики по полосам, разъёмы и диаграммы направленности — на странице модели.
Какую антенну поставить
| Помещение | Что важно | Тип |
|---|---|---|
| Офисный этаж, торговый зал | равномерная круговая зона, монтаж на потолок | потолочная |
| Коридор, склад, атриум | сигнал вдоль вытянутого помещения | панельная |
| Тоннель, метро, галерея | покрытие в обе стороны от точки | двунаправленная |
| LTE и 5G с высокой скоростью | два порта, MIMO 2×2, полоса до 3800 МГц | двухпортовые модели |
| Wi-Fi 5 ГГц в той же системе | полоса до 6000 МГц | широкополосные потолочные |
Как устроена система внутреннего покрытия
Источник сигнала
Сигнал берут с базовой станции оператора или с донорной антенны репитера на крыше и подают в кабельную сеть здания.
Распределительная сеть
Делители мощности и направленные ответвители разводят сигнал по этажам и зонам так, чтобы на каждой антенне был нужный уровень.
Антенны
Число и места антенн рассчитывают по плану здания: стены, перекрытия и мебель ослабляют сигнал. Широкополосная антенна позволяет обслуживать несколько операторов и технологий одной кабельной сетью.
Вопросы
Что такое DAS?Распределённая антенная система: сеть кабелей, делителей и внутренних антенн, по которой сигнал сотовых сетей раздаётся внутри здания.
Можно ли подключить внутреннюю антенну к репитеру?Да, при совпадении полос и разъёмов; число антенн зависит от мощности репитера и площади.
Сколько антенн нужно на этаж?По расчёту уровня сигнала для конкретного здания — пришлите план, рассчитаем.
Смежные разделы
Делители мощностиНаправленные ответвители мощностиМногополосные сумматорыВсе антенно-фидерные устройстваСтатья: MIMO-антенна — что дают 2×2 и 4×4Статья: внутренняя антенна — потолочная или панельнаяСтатья: всенаправленная антенна — где она проигрывает направленной
Пришлите план здания и список операторов — подберём антенны и распределительную сеть. info@kadamm.com, 8-499-213-05-16.
