Направленные ответвители мощности
Направленный ответвитель забирает из коаксиальной линии нужную долю мощности и пропускает остальное дальше. Мы разрабатываем и производим такие узлы для распределённых антенных систем, базовых станций и измерительных трактов: частотные серии с переходным ослаблением от 5 дБ, тапперы с делением от 2:1 до 1000:1 и равноплечий ответвитель 3 дБ. Полосы от 340 до 6000 МГц, соединители N, 4.3-10 и 7-16.
Коротко: для раздачи сигнала по цепочке антенн берут номиналы 5–10 дБ, для контрольного порта — 20–40 дБ. Если ветви должны получить поровну, нужен не ответвитель, а делитель мощности.
Серии в разделе
Серии НО: сравнение по паспортным данным
| Серия | Полоса | Ответвление | PIM3 | Защита | Температура | Соединители |
|---|---|---|---|---|---|---|

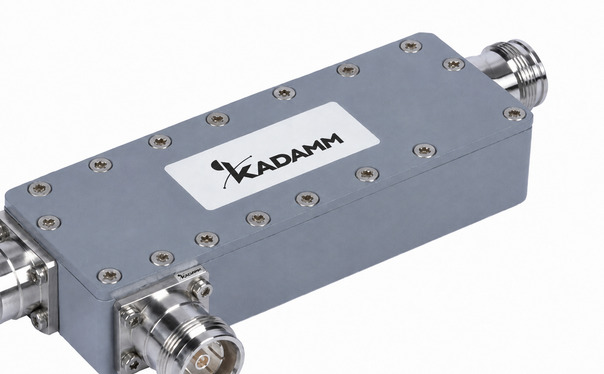

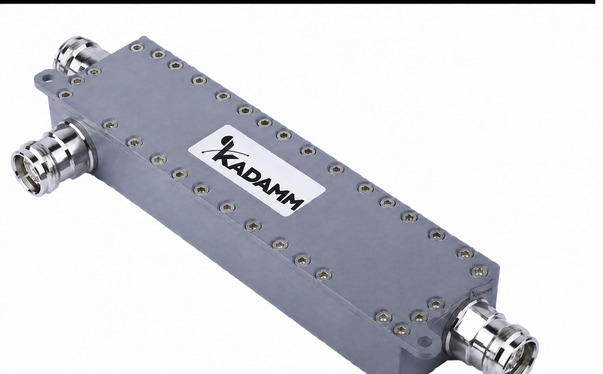

| КАДАММ НО-340/2700К | 340–2700 МГц | 5–30 дБ | ≤−160 dBc (2×43 дБм) | IP65 (помещение и улица) | −35…+85 °C | 4.3-10, N |

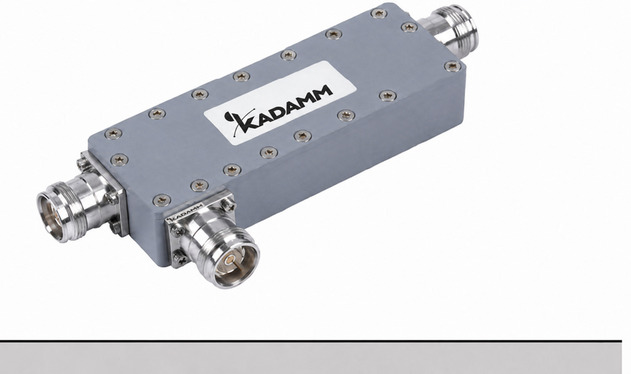

| КАДАММ НО-340/3800К | 340–3800 МГц | 5–30 дБ | ≤−160 dBc (2×43 дБм) | IP65 (помещение и улица) | −35…+85 °C | 4.3-10, 7-16, N |

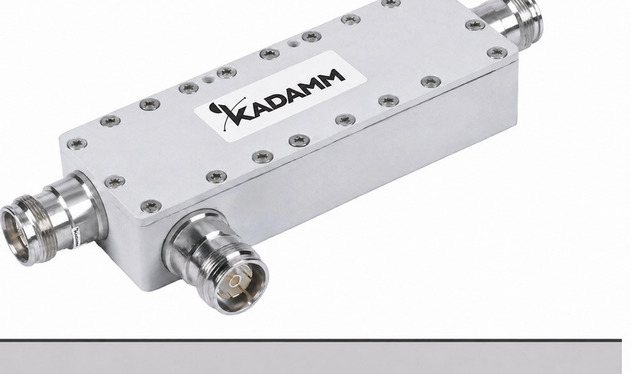

| КАДАММ НО-550/4000 | 550–4000 МГц | 5–40 дБ | ≤−160 dBc | IP65 | −25…+65 °C | 4.3-10, 7-16, N |
| КАДАММ НО-550/6000 | 550–6000 МГц | 5–30 дБ | ≤−160 dBc | IP65 | −35…+85 °C | 4.3-10, 7-16, N |
| КАДАММ НО-617/4200 | 617–4200 МГц | 5–40 дБ | ≤−155 dBc | IP65 | −25…+65 °C | 4.3-10, N |
| КАДАММ НО-698/3800 | 698–3800 МГц | 5–40 дБ | ≤−160 dBc | IP65 | −25…+65 °C | 4.3-10, N |

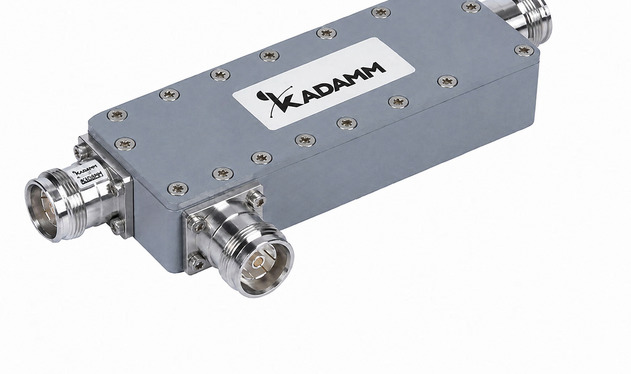

| КАДАММ НО-698/4000 | 698–4000 МГц | 5–40 дБ | ≤−160 dBc | IP65 | −35…+85 °C | 4.3-10, 7-16, N |
Серии с одинаковой полосой различаются корпусом, набором соединителей и климатическим диапазоном. Для уличной установки в холодном климате сверяйте рабочую температуру серии; значения для конкретного исполнения подтверждаем при подборе.
Тапперы ДН: двухполосные серии
| Серия | Полосы | Деление | PIM3 | Защита | Температура | Соединители |
|---|---|---|---|---|---|---|
| КАДАММ ДН-340/2700 | 340–1400 и 1710–2700 МГц | 2:1 … 1000:1 | ≤−160 dBc | IP65 | −40…+65 °C | 4.3-10 |

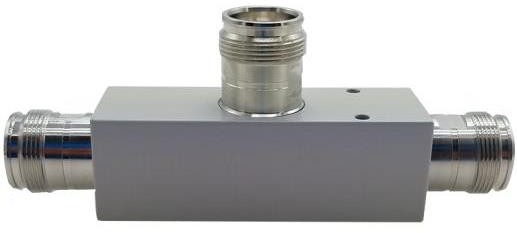

| КАДАММ ДН-340/6000 | 340–4000 и 5100–6000 МГц | 2:1 … 1000:1 | ≤−160 dBc | IP66 | −40…+65 °C | 4.3-10, 7-16, N |
| КАДАММ ДН-698/2700 | 698–1400 и 1710–2700 МГц | 2:1 … 1000:1 | ≤−160 dBc | IP65 | −40…+65 °C | 4.3-10 |
С чего начать подбор
| Задача на объекте | Что смотреть | Серии |
|---|---|---|
| Сотовые диапазоны до 3,8 ГГц, включая 5G 3,5 ГГц | полоса 698–3800 или 698–4000 МГц | НО-698/3800 · НО-698/4000 · НО-617/4200 |
| В общем кабеле идут УКВ-связь и сотовые сигналы | нижняя граница полосы 340 МГц | НО-340/2700К · НО-340/3800К · ДН-340/2700 |
| Нужны полосы выше 4 ГГц | верхняя граница 6000 МГц | НО-550/6000 · ДН-340/6000 |
| Проект посчитан в отношениях мощностей | номинал вида 10:1 | серии ДН |
| Поделить магистраль пополам | ответвление 3 дБ | НО-3-698/3800 |
| Постоянная точка для измерений | большой номинал, высокая направленность | НО-698/3800 · НО-617/4200 · НО-550/4000 (до 40 дБ) |
Три параметра, по которым сравнивают ответвители
Переходное ослабление
На сколько децибел сигнал на отводе слабее входного. 10 дБ — десятая часть мощности, 20 дБ — сотая. Вместе с номиналом в паспорте указывают допуск: реальное ослабление может отличаться на доли децибела и зависит от частоты.
Направленность
Насколько хорошо отвод отличает прямую волну от отражённой. Чем она выше, тем точнее измерения на отводе. Для раздачи мощности по антеннам этот параметр менее критичен, для контроля согласования — главный.
Интермодуляция
Уровень паразитных продуктов при двух мощных несущих. Серии раздела нормируются по PIM3; в тракте нескольких операторов это обязательное требование. Значение для серии — в таблице или у менеджера.
Как эти параметры связаны между собой и как считать долю мощности и потери магистрали — в статье «Направленный ответвитель: принцип работы, параметры и выбор».
