Блоки RET для электрического наклона Блоки RET для электрического наклона

Блоки RET для электрического наклона

Подбор параметров
Производитель

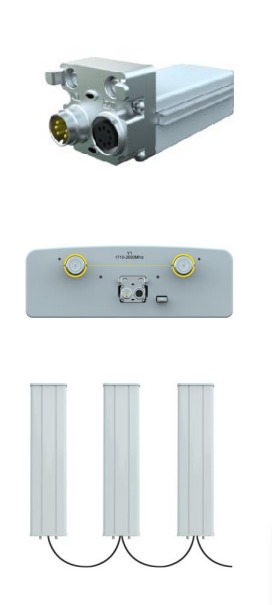

КАДАММ RET-800542212 — компактный встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0
КАДАММ RET-800542212 — компактный встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0
Подробнее

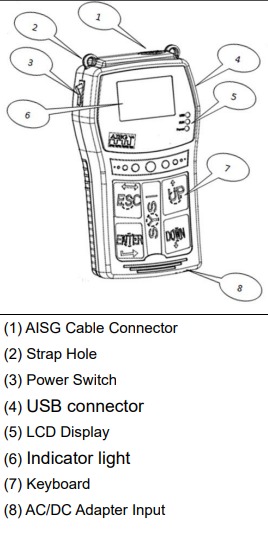

КАДАММ RET-800332114 — портативный пульт управления наклоном антенн (HCU) с режимом адаптера USB/AISG (PCA)
КАДАММ RET-800332114 — портативный пульт управления наклоном антенн (HCU) с режимом адаптера USB/AISG (PCA)
Подробнее

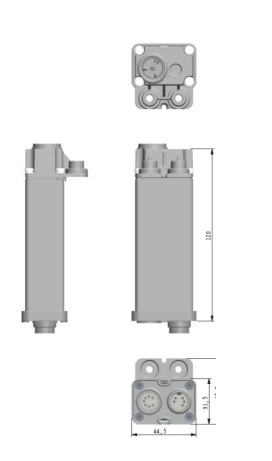

КАДАММ RET-800232215 — встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
КАДАММ RET-800232215 — встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
Подробнее

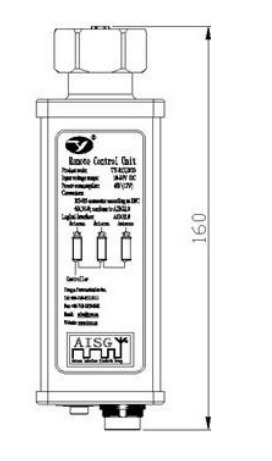

КАДАММ RET-800232214 — внешний блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
КАДАММ RET-800232214 — внешний блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
Подробнее
КАДАММ RET-800232114 — встраиваемый блок RCU Single/Multi-RET для многодиапазонных антенн, AISG 2.0
КАДАММ RET-800232114 — встраиваемый блок RCU Single/Multi-RET для многодиапазонных антенн, AISG 2.0
Подробнее

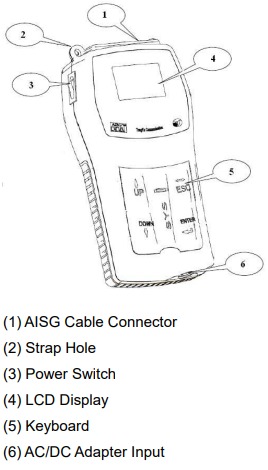

КАДАММ RET-800232112 — портативный пульт управления электрическим наклоном антенн (HCU), AISG 1.1/2.0
КАДАММ RET-800232112 — портативный пульт управления электрическим наклоном антенн (HCU), AISG 1.1/2.0
Подробнее
КАДАММ RET-800132112 — встраиваемый блок RCU для многодиапазонных антенн до 10 диапазонов, AISG 2.0, IP65
КАДАММ RET-800132112 — встраиваемый блок RCU для многодиапазонных антенн до 10 диапазонов, AISG 2.0, IP65
Подробнее

KADAMM · Антенны базовых станций

Блок RET — привод дистанционного электрического наклона антенны. Он принимает команды по протоколу AISG и двигает фазовращатели внутри антенны, поэтому зону покрытия меняют из аппаратной без подъёма на опору. В разделе 7 изделий КАДАММ: встраиваемые и внешние блоки RCU и портативные пульты HCU для наладки на площадке.

Коротко: блок RCU подбирают под антенну — встраиваемый или внешний, Single- или Multi-RET. Пульт HCU нужен монтажной бригаде, чтобы выставить и проверить наклон до подключения к станции.

Изделия в разделе

Встраиваемые блоки RCU

AISG 2.0КАДАММ RET-800132112ход наклона 60 сОткрыть →AISG 2.0КАДАММ RET-800232114ход наклона 90 сОткрыть →AISG 2.0КАДАММ RET-800232215ход наклона 45 сОткрыть →AISG 2.0КАДАММ RET-800542212ход наклона 45 сОткрыть →

Внешние блоки RCU

AISG 2.0КАДАММ RET-800232214ход наклона 40 сОткрыть →

Портативные пульты HCU

AISG 1.1 / 2.0КАДАММ RET-800232112аккумулятор Li-polymer 16 В 2000 мА·ч, более 300 цикловОткрыть →AISG 1.1 / 2.0КАДАММ RET-800332114аккумулятор Li-polymer 16 В 2000 мА·ч, более 300 цикловОткрыть →

Сводная таблица

ИзделиеИсполнениеПротоколТип AISGХод наклонаЗащита
КАДАММ RET-800132112Встраиваемые блоки RCUAISG 2.0S-RET (0x01)60 сIP65
КАДАММ RET-800232114Встраиваемые блоки RCUAISG 2.0Single / Multi-RET90 сIP24
КАДАММ RET-800232215Встраиваемые блоки RCUAISG 2.0S-RET (0x01)45 сIP65
КАДАММ RET-800542212Встраиваемые блоки RCUAISG 2.0S-RET (0x01)45 сIP24
КАДАММ RET-800232214Внешние блоки RCUAISG 2.0S-RET (0x01)40 сIP65
КАДАММ RET-800232112Портативные пульты HCUAISG 1.1 / 2.0———
КАДАММ RET-800332114Портативные пульты HCUAISG 1.1 / 2.0———

Как работает дистанционный наклон

Шина AISG

Команды и питание 10–30 В идут по кабелю AISG с восьмиконтактными разъёмами: данные по RS-485, питание по отдельным контактам. У блоков есть вход и выход, поэтому несколько блоков соединяют цепочкой.

Single-RET и Multi-RET

Single-RET управляет одним приводом наклона. Многодиапазонным антеннам с отдельным наклоном массивов нужен Multi-RET или несколько блоков; часть блоков переключается между режимами прошивкой.

Встраиваемый или внешний

Встраиваемый блок ставят внутрь антенны, для которой он настроен, — снаружи остаются только разъёмы AISG. Внешний блок крепят на корпус антенны; его проще заменить на опоре, но он должен подходить к механизму наклона антенны.

Питание по фидеру

Если радиомодуль не подаёт питание на порт AISG антенны, питание и данные передают по фидеру через пару инжекторов.

Вопросы

Подходит ли блок к любой антенне?Блок должен соответствовать приводу наклона антенны и быть сконфигурирован под неё; подберём по модели антенны.
Что такое AISG 2.0?Версия протокола управления мачтовым оборудованием, которую используют современные радиомодули; пульты HCU поддерживают также AISG 1.1.
Можно ли управлять наклоном с ноутбука?Да, через пульт с режимом адаптера USB/AISG.

Смежные разделы

Антенны базовых станций сотовой связиМногодиапазонные секторные антенныИнжекторы питания и мачтовые усилителиСтатья: инжектор питания для антенныСтатья: блок RET и юстировка антенны — азимут и наклон

Назовите модели антенн и радиомодулей — подберём блоки RET и пульт. info@kadamm.com, 8-499-213-05-16.
