Привод дистанционного наклона луча (RCU): AISG 2.0, устанавливается внутрь антенны, от одного крайнего угла до другого за 45 с.
Описание
КАДАММ RET-800232215 — привод электрического наклона для панельных антенн сотовой связи. Команды приходят со станции или контроллера по AISG 2.0, привод двигает фазовращатели, и луч опускается или поднимается — бригада на опору не нужна.
В сети AISG блок видится как устройство S-RET (0x01). Напряжение питания и потребление по режимам — в таблице.
От одного крайнего угла до другого привод проходит за 45 с; заявленный ресурс — более 50 000 циклов циклов.
Блок ставят внутрь антенны, под которую он настроен; герметичность IP65 обеспечивается в установленном виде.
Особенности
Характеристики
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 3GPP Release 10 |
| Тип устройства AISG | S-RET (0x01) |
| Версия исполнения | A0 |
| Напряжение питания | 10–30 В DC (контакт 1 или 6) |
| Потребляемая мощность | менее 1 Вт в покое; менее 6 Вт при регулировке |
| Разъёмы | 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка |
| Аппаратный интерфейс | RS-485 A/B (конт. 5, 3); питание (конт. 1, 6); возврат DC (конт. 7) |
| Скорость передачи | 9,6 кбит/с |
| Прошивка | Обновляется дистанционно (.bin или .xml) |
| Тип привода | Шаговый двигатель |
| Время полного хода наклона | 45 с (типично, зависит от антенны) |
| Ресурс регулировки | более 50 000 циклов |
Корпус и условия эксплуатации
| Параметр | Значение |
|---|---|

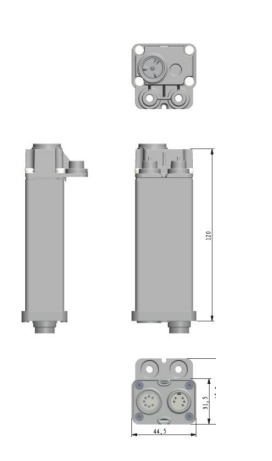

| Размеры | 120 × 45,2 × 44,5 мм |
| Размеры упаковки | 165 × 75 × 65 мм |
| Масса | 0,24 кг |
| Материал корпуса | Алюминиевый профиль с покрытием |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP65 |
| Интерфейс управления | AISG, шина RS-485 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Похожие изделия KADAMM
| Параметр | КАДАММ RET-800232215 | КАДАММ RET-800232214 | КАДАММ RET-800232114 | КАДАММ RET-800232112 | КАДАММ RET-800332114 |
|---|---|---|---|---|---|
| Исполнение | встраиваемый RCU, AISG 2.0 / 3GPP R10, IP65 | внешний RCU, AISG 2.0 / 3GPP R8, IP65 | встраиваемый RCU Single/Multi-RET, антенны 3–5 диапазонов | портативный пульт HCU, AISG 1.1/2.0 | портативный пульт HCU + адаптер PCA USB/AISG |
| Протокол | AISG 2.0 | AISG 2.0 | AISG 2.0 | AISG 1.1 / 2.0 | AISG 1.1 / 2.0 |
| Полный ход наклона | 45 с | 40 с | 90 с | — | — |
| Масса | 0,24 кг | 0,36 кг | 0,25 кг | 0,36 кг (с аккумулятором) | 0,36 кг (с аккумулятором) |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Блоки RET для электрического наклона».
