Радиорелейные (параболические) антенны РРЛ
Антенна РРЛ — параболическая антенна радиорелейной линии «точка–точка»: две антенны на опорах смотрят друг на друга и передают поток данных по радио на километры. КАДАММ выпускает 8 серий по диаметру зеркала, от 0,2 до 3,0 м, — всего 147 исполнений на диапазоны от 6 до 86 ГГц, с одной или двумя поляризациями, — и 2 аксессуара для подключения радиоблоков.
Коротко: диапазон задаёт радиоблок и частотное разрешение, диаметр — длина пролёта и требуемая надёжность, две поляризации нужны для двух каналов на одном зеркале.
Серии по диаметру зеркала
Какая серия под какой пролёт
| Серия | Зеркало | Диапазоны | Усиление | Луч | Назначение |
|---|---|---|---|---|---|
| КАДАММ MW02 | 0,2 м | 12,75–86 ГГц | 26,3–41,8 дБи | 1,2–7,1° | короткие трассы в городе: крыши, фасады и опоры, где важны малый размер и парусность |
| КАДАММ MW03 | 0,3 м | 10,125–86 ГГц | 26,7–44,7 дБи | 0,8–7,1° | городские и пригородные трассы — самый ходовой размер для частот выше 10 ГГц |
| КАДАММ MW06 | 0,6 м | 7,125–86 ГГц | 30,7–49,1 дБи | 0,5–4,7° | трассы средней длины и подключение базовых станций к транспортной сети |
| КАДАММ MW09 | 0,9 м | 5,925–26,5 ГГц | 32,5–45 дБи | 1–3,6° | протяжённые пролёты в нижних и средних полосах, когда 0,6 м уже мало |

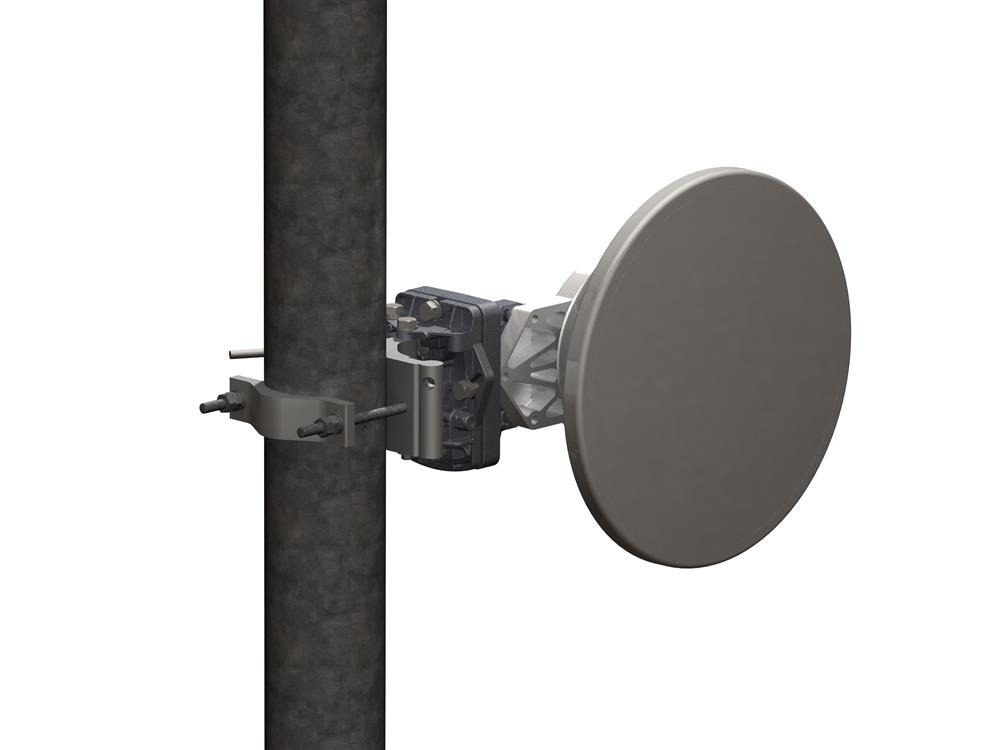

| КАДАММ MW12 | 1,2 м | 5,925–26,5 ГГц | 35,6–47,4 дБи | 0,6–2,5° | магистральные трассы, где нужен запас на дождь и замирания |
| КАДАММ MW18 | 1,8 м | 5,925–23,6 ГГц | 39,4–49,4 дБи | 0,5–1,7° | длинные магистральные пролёты за городом |
| КАДАММ MW24 | 2,4 м | 5,925–13,25 ГГц | 41,3–47,7 дБи | 0,7–1,4° | дальние пролёты на частотах до 13 ГГц |
| КАДАММ MW30 | 3,0 м | 5,925–13,25 ГГц | 43,6–49,6 дБи | 0,6–1,1° | самые длинные пролёты и резерв магистральной оптики на частотах до 13 ГГц |
Внутри серии исполнения различаются диапазоном, поляризациями и классом диаграммы — полная таблица с усилением на трёх частотах, XPD, защитным действием и КСВН есть на странице каждой серии.
Как устроен артикул исполнения
Возьмём КАДАММ MW06E23S: MW — радиорелейная антенна, 06 — зеркало 0,6 м, E — класс 4 по ETSI EN 302 217-4 (U означает класс 3), 23 — диапазон 21,2–23,6 ГГц, S — одна поляризация (D — две). Буква W после числа обозначает широкую полосу, например MW12U7WD — 7,125–8,5 ГГц, две поляризации.
Аксессуары
Как выбрать антенну РРЛ
Диапазон
Нижние диапазоны 6–11 ГГц держат длинные пролёты и меньше страдают от дождя; верхние 23–86 ГГц дают ёмкость на коротких городских линиях.
Диаметр зеркала
Больше зеркало — выше усиление и дальность, уже луч и строже юстировка, больше ветровая нагрузка на опору. Диаметр определяют расчётом энергетики пролёта.
Класс ETSI
Исполнения класса 4 есть в сериях 0,3 и 0,6 м: у них ниже боковые лепестки, их ставят на узлах с большим числом линий.
Поляризации и аксессуары

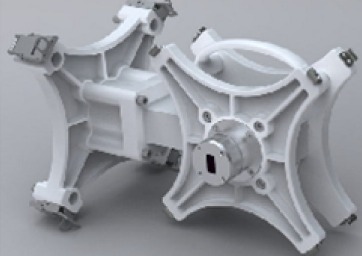

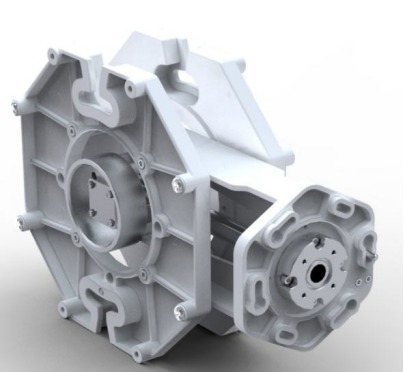

Двум радиоблокам на двухполяризационной антенне нужен ортомодовый преобразователь; для резерва 1+1 на одной поляризации — направленный ответвитель.
Вопросы
Смежные разделы
Назовите диапазон, длину пролёта и модель радиоблоков — подберём серию, исполнение и аксессуары. info@kadamm.com, 8-499-213-05-16.
