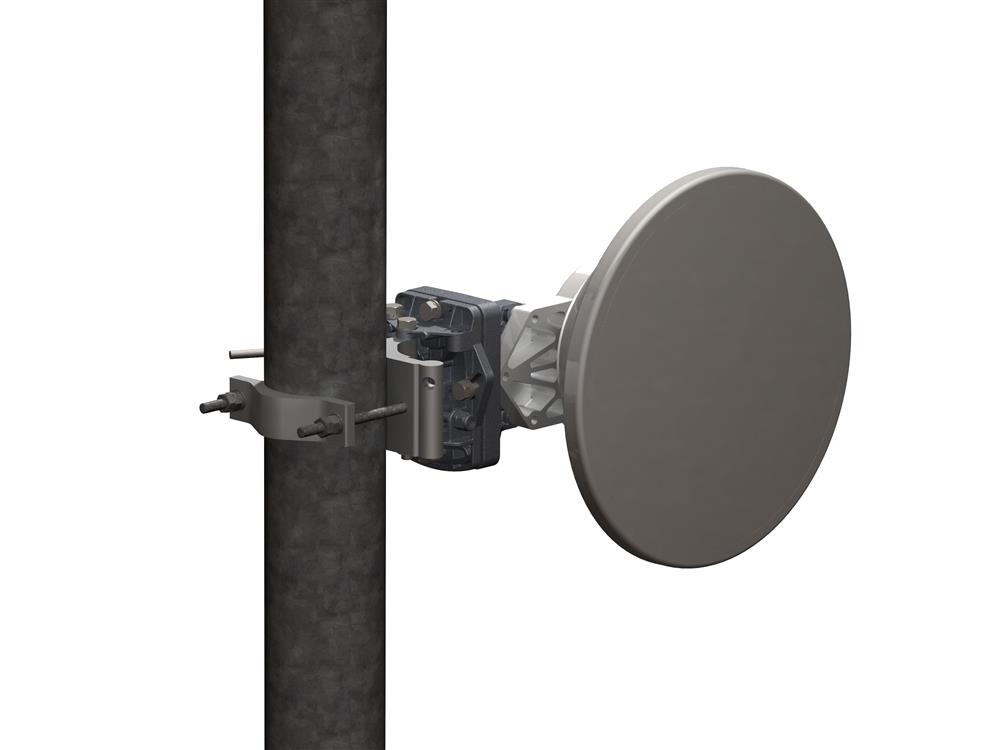

Параболические антенны РРЛ диаметром 1,8 м для связи между двумя точками: 15 исполнений на частоты 5,925–23,6 ГГц. Варианты отличаются полосой, количеством поляризаций и классом по ETSI.
О серии
В серию MW18 входят 15 вариантов одной антенны: общий отражатель 1,8 м, один кронштейн, одинаковая механика. Меняются только рабочая полоса, количество поляризаций и класс огибающей диаграммы по стандарту ETSI EN 302 217-4. Серия рассчитана на длинные магистральные пролёты за городом.
С ростом частоты тот же отражатель даёт больше усиления: на самых низких частотах серии — 39,4 дБи, на самых высоких — 49,4 дБи в середине полосы. Луч на уровне половинной мощности при этом сужается с 1,7° до 0,5°, и антенну верхних полос наводят точнее.
Двухполяризационных вариантов 7: два порта, вертикальный и горизонтальный, с развязкой 35 дБ. Одна антенна несёт сразу два независимых канала или пару с подавлением перекрёстных помех.
Конструкция
Таблица вариантов
| Артикул | Полоса, ГГц | Поляризации | Класс ETSI | Усиление в начале / середине / конце полосы, дБи | Луч | XPD, дБ | КЗД, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| КАДАММ MW18U6WS | 5,925–7,125 | одна | 3 | 38,5 / 39,4 / 39,8 | 1,7° | 30 | 65 | 1,3 |
| КАДАММ MW18U7WD | 7,125–8,5 | V + H | 3 | 39,7 / 40,4 / 40,7 | 1,5° | 30 | 67 | 1,3 |
| КАДАММ MW18U7WS | 7,125–8,5 | одна | 3 | 40,1 / 40,8 / 41,1 | 1,5° | 30 | 67 | 1,3 |
| КАДАММ MW18U10WD | 10,125–11,7 | V + H | 3 | 42,3 / 43,1 / 44 | 1,1° | 30 | 70 | 1,3 |
| КАДАММ MW18U10WS | 10,125–11,7 | одна | 3 | 42,7 / 43,5 / 44,4 | 1,1° | 30 | 70 | 1,3 |
| КАДАММ MW18U11D | 10,7–11,7 | V + H | 3 | 42,9 / 43,4 / 44 | 1,1° | 30 | 70 | 1,3 |
| КАДАММ MW18U11S | 10,7–11,7 | одна | 3 | 43,3 / 43,8 / 44,4 | 1,1° | 30 | 70 | 1,3 |
| КАДАММ MW18U13D | 12,75–13,5 | V + H | 3 | 44,4 / 44,8 / 45,1 | 0,9° | 30 | 72 | 1,3 |
| КАДАММ MW18U13S | 12,75–13,25 | одна | 3 | 44,8 / 45,2 / 45,5 | 0,9° | 30 | 72 | 1,3 |
| КАДАММ MW18U15D | 14,4–15,35 | V + H | 3 | 45,5 / 45,8 / 46,1 | 0,8° | 30 | 74 | 1,3 |
| КАДАММ MW18U15S | 14,4–15,35 | одна | 3 | 45,9 / 46,2 / 46,5 | 0,8° | 30 | 74 | 1,3 |
| КАДАММ MW18U18D | 17,7–19,7 | V + H | 3 | 46,4 / 47,2 / 47,8 | 0,7° | 30 | 76 | 1,3 |
| КАДАММ MW18U18S | 17,7–19,7 | одна | 3 | 47 / 47,8 / 48,4 | 0,7° | 30 | 76 | 1,3 |
| КАДАММ MW18U23D | 21,2–23,6 | V + H | 3 | 48,3 / 48,8 / 49,3 | 0,5° | 30 | 79 | 1,3 |
| КАДАММ MW18U23S | 21,2–23,6 | одна | 3 | 48,9 / 49,4 / 49,9 | 0,5° | 30 | 79 | 1,3 |
Три значения усиления относятся к началу, середине и концу полосы конкретного варианта. В запросе укажите артикул из первого столбца.
Параметры
Радиочасть
| Параметр | Значение |
|---|---|
| Тип антенны | зеркальная (параболическая) с радомом |
| Диаметр отражателя | 1,8 м |
| Частоты вариантов | 5,925–23,6 ГГц |
| Поляризации | одна либо две |
| Класс по ETSI EN 302 217-4 | 3 |
| Развязка портов V и H | 35 дБ |
Конструкция и эксплуатация
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±5° |
| Регулировка по углу места | грубо ±5°, точно ±5° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 30 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 9758 Н |
| Боковая сила при предельном ветре | 4816 Н |
| Крутящий момент при предельном ветре | 2728 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 1877 / B 1044 / C 265 / D 367 / E 1955 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Значения для вашей конфигурации подтверждаем при подборе, по остальным вопросам уточняйте у менеджера.
Подбор
- Полоса — по радиоблоку и разрешённым частотам: рабочие каналы трассы должны лежать внутри неё.
- Поляризации: одна — один канал; две — вдвое больше ёмкости или резерв по второй поляризации. Двум радиоблокам на одной антенне понадобится поляризационный разделитель.
- Класс диаграммы: 4 — для узлов, где сходится много трасс (в этой серии таких нет — они есть у 0,3 и 0,6 м); 3 — во всех остальных случаях.
- Диаметр — по энергетике пролёта: не хватает запаса — переходите на соседнюю серию с отражателем побольше.
Рядом в каталоге
Частые вопросы
Серия — один отражатель и одна механика в нескольких вариантах. Вариант определяет полосу, поляризации и класс; его артикул — в таблице.
За буквами MW идёт диаметр (18 — это 1,8 м), потом класс: U — третий, E — четвёртый, дальше полоса, буква W у широкополосных и число поляризаций: S — одна, D — две.
Усиление меняется внутри полосы. Для расчёта пролёта берут значение, ближайшее к частоте вашего канала.
Антенна с радомом и кронштейн с двумя ступенями регулировки. Интерфейс под конкретный радиоблок согласуем при запросе.
Да: в энергетике складываются усиления обеих антенн, а полоса и поляризации должны совпадать.
