Фильтры СВЧ для антенн и базовых станций

Фильтры СВЧ отделяют полезный сигнал системы от всего остального спектра. В антенно-фидерном тракте базовой станции, репитера или распределённой антенной сети они защищают приёмники от соседних систем и разводят приём и передачу. КАДАММ разрабатывает и производит полосовые и дуплексные фильтры для сотовых диапазонов и полос 5G.

Подразделы

Какой фильтр нужен

Где в тракте ставят фильтры

На площадке базовой станции

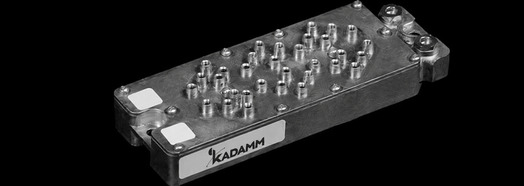

Полосовой фильтр ставят между антенной и приёмником, когда рядом работает мощная система соседнего диапазона. Дуплексер нужен, если приём и передача одной системы идут через общую антенну.

В репитерах и распределённых антенных сетях

Фильтр отсекает сигналы, которые не должны попадать в усилитель или в кабельную сеть здания, и снижает риск самовозбуждения и помех операторам.

Внутри радиооборудования

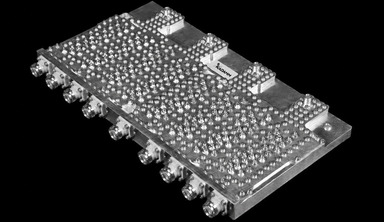

Модули под проект встраивают в блоки приёмопередатчиков: у них внутренние разъёмы и крепление под конкретное изделие.

Вместе с другими узлами тракта

Фильтр редко стоит один: рядом оказываются комбайнеры, делители и ответвители. Потери всех узлов складываются, поэтому уровень на антеннах и чувствительность приёма считаем по всему тракту сразу, а не по отдельному фильтру.

Как мы подбираем фильтры КАДАММ

Начинаем с частотного плана: какие системы работают на объекте и рядом, в каких полосах и с какой мощностью. По нему определяем, где нужно подавление и какой величины, и проверяем, что рабочая полоса целиком проходит через фильтр с запасом по краям.

Дальше оцениваем вносимые потери и интермодуляцию, место установки и допустимую мощность. Если серийной модели с нужными полосами нет, обсуждаем исполнение под проект, в том числе модули для встраивания в радиооборудование.
