Полосовой фильтр СВЧ на участок 1710–1880 МГц: пропускает рабочую полосу системы и ослабляет сигналы соседних. Выпускается под проект, для встраивания в оборудование.
Артикул
Описание

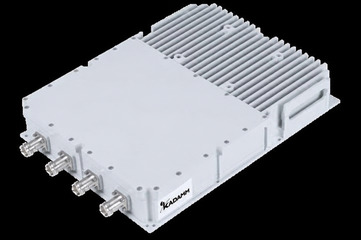

КАДАММ ФП-1800-4Т — фильтр 4t4r 1800 на участок 1710–1880 МГц. Фильтр пропускает рабочую полосу системы и ослабляет всё, что лежит рядом. Его ставят, чтобы защитить приёмник от мощных соседних передатчиков и не пропустить в общий тракт лишние участки спектра.
Подавление в полосах соседних систем, вносимые потери и интермодуляция для этой модели приведены в таблице характеристик; допустимая мощность — 52 Вт.
Порты 4.3-10 розетка (ANT) / P-SMP, габариты 400×295×66 мм, масса 9,8 кг, монтаж — труба/стена, рабочая температура −40…+90 °C, исполнение — IP65. Модель выпускается под проект, для встраивания в оборудование.
Особенности
Технические характеристики
| Параметр | КАДАММ ФП-1800-4Т |
|---|---|
| Рабочие полосы | RX 1710–1785 / TX 1805–1880 МГц |
| Вносимые потери | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ |
| Подавление и изоляция | RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ |
| PIM3 | ≤−150 dBc при 2×20 Вт |
| Мощность | 52 Вт |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 розетка (ANT) / P-SMP |
| Габариты | 400×295×66 мм |
| Масса | 9,8 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+90 °C |
| Исполнение | IP65 |
| Поставка | под проект, для встраивания в оборудование |
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Похожие модели KADAMM
| Параметр | ФП-700 | ФП-700+900 | ФП-850 | ФП-900 | ФП-900Ж | ФП-1800У | ФП-1800-4Т | ФП-2600 | ФП-3500 | ФП-3500-8К | ФП-3500Ш | ФП-3600М | ФП-800+900-4П |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Полоса | 703–803 МГц | 703–960 МГц | 814–879 МГц | 890–960 МГц | 895–950 МГц | 1710–1830 МГц | 1710–1880 МГц | 2500–2660 МГц | 3400–3600 МГц | 3300–3670 МГц | 3300–3800 МГц | 3605–3689 МГц | 813,5–960 МГц |
| Коротко | Полосовой фильтр LTE700 | Двухполосный фильтр 700+900 | Фильтр 850 | Фильтр GSM900 | Фильтр GSM-R 900 | Узкополосный фильтр 1800 | Фильтр 4T4R 1800, под проект | Фильтр LTE2600 FDD | Полосовой фильтр, под проект | Фильтр восьмиканальный, под проект | Фильтр двухканальный, под проект | Миниатюрный фильтр 3600, под проект | Полосовой фильтр на четыре полосы |
| Страница | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | ← Вы здесь | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Полосовые фильтры СВЧ».
Вопросы и ответы
Полосовой фильтр пропускает одну полосу и подавляет остальное. Дуплексер — два фильтра в одном корпусе: разводит приём и передачу, чтобы они работали через одну антенну.
По паспорту: 4.3-10 розетка (ANT) / P-SMP.
Исполнение — IP65, рабочая температура −40…+90 °C.
Модель встраивается в оборудование заказчика: порты, крепление и исполнение согласуем под конкретное изделие.
