Гибридные комбайнеры (гибридные мосты) Гибридные комбайнеры (гибридные мосты)

Гибридные комбайнеры (гибридные мосты)

Подбор параметров
Производитель

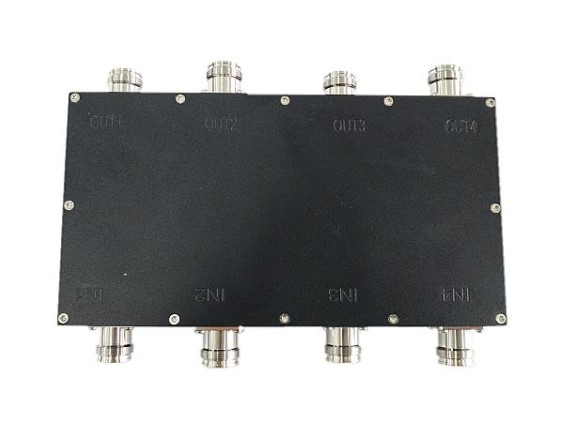

КАДАММ ГМ-380/2700 — Гибридные комбайнеры (мосты) 4×4, 380–2700 МГц
КАДАММ ГМ-380/2700 — Гибридные комбайнеры (мосты) 4×4, 380–2700 МГц
Подробнее

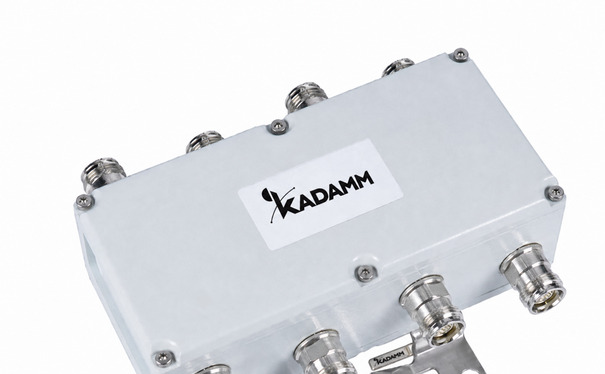

КАДАММ ГМ-4х4-698/4000 — Гибридный комбайнер (мост) 4×4, 698–4000 МГц
КАДАММ ГМ-4х4-698/4000 — Гибридный комбайнер (мост) 4×4, 698–4000 МГц
Подробнее

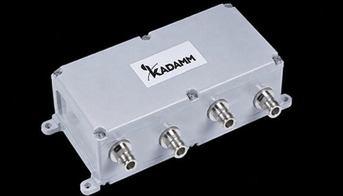

КАДАММ ГМ-4х4-698/2700 — Гибридный комбайнер (мост) 4×4, 698–2700 МГц
КАДАММ ГМ-4х4-698/2700 — Гибридный комбайнер (мост) 4×4, 698–2700 МГц
Подробнее

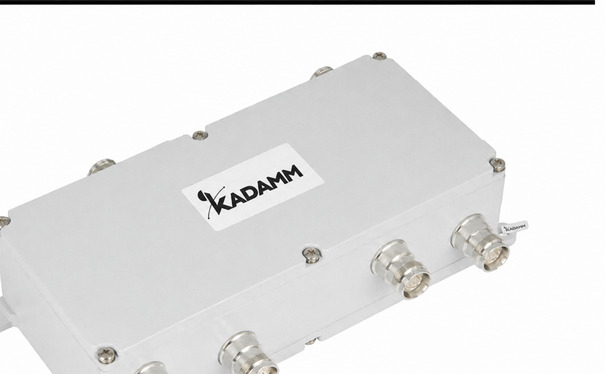

КАДАММ ГМ-4х4-617/3800 — Гибридный комбайнер (мост) 4×4, 617–3800 МГц
КАДАММ ГМ-4х4-617/3800 — Гибридный комбайнер (мост) 4×4, 617–3800 МГц
Подробнее
КАДАММ ГМ-4х4-340/3800 — Гибридный комбайнер (мост) 4×4, 340–3800 МГц
КАДАММ ГМ-4х4-340/3800 — Гибридный комбайнер (мост) 4×4, 340–3800 МГц
Подробнее

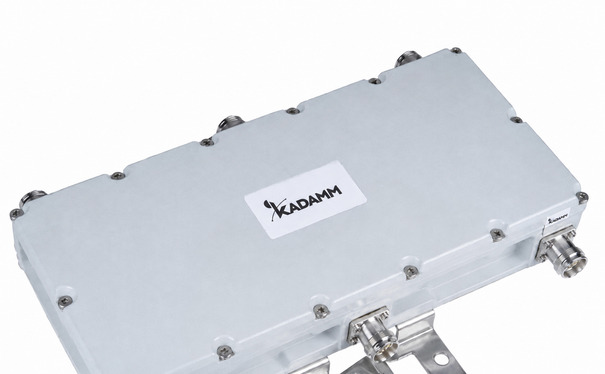

КАДАММ ГМ-3х3-698/2700 — Гибридный комбайнер (мост) 3×3, 698–2700 МГц
КАДАММ ГМ-3х3-698/2700 — Гибридный комбайнер (мост) 3×3, 698–2700 МГц
Подробнее

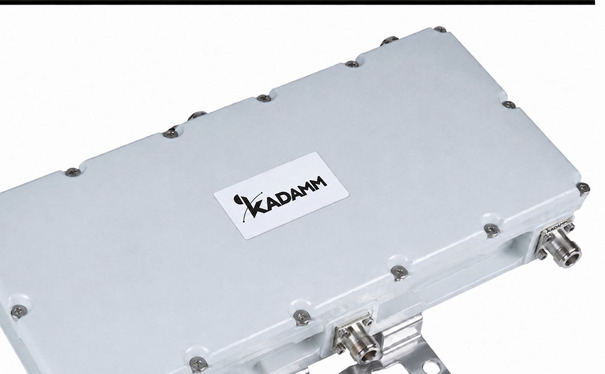

КАДАММ ГМ-3х3-550/4200 — Гибридный комбайнер (мост) 3×3, 550–4200 МГц
КАДАММ ГМ-3х3-550/4200 — Гибридный комбайнер (мост) 3×3, 550–4200 МГц
Подробнее
КАДАММ ГМ-790/3800 — Гибридные комбайнеры (мосты) 2×2 и 4×4, исполнение на 3 порта, 790–3800 МГц
КАДАММ ГМ-790/3800 — Гибридные комбайнеры (мосты) 2×2 и 4×4, исполнение на 3 порта, 790–3800 МГц
Подробнее

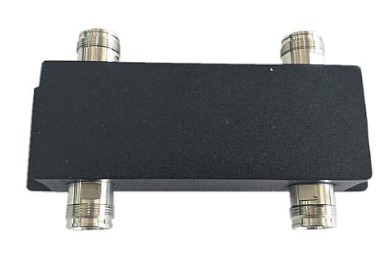

КАДАММ ГМ-790/2700 — Гибридные комбайнеры (мосты) 2×2 и 4×4, исполнение на 3 порта, 790–2700 МГц
КАДАММ ГМ-790/2700 — Гибридные комбайнеры (мосты) 2×2 и 4×4, исполнение на 3 порта, 790–2700 МГц
Подробнее
КАДАММ ГМ-380/3800 — Гибридные комбайнеры (мосты) 2×2, 380–3800 МГц
КАДАММ ГМ-380/3800 — Гибридные комбайнеры (мосты) 2×2, 380–3800 МГц
Подробнее

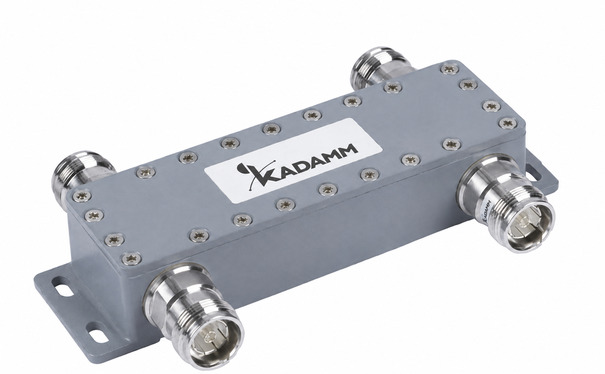

КАДАММ ГМ-2х2-698/4000 — Гибридный комбайнер (мост) 2×2, 698–4000 МГц
КАДАММ ГМ-2х2-698/4000 — Гибридный комбайнер (мост) 2×2, 698–4000 МГц
Подробнее

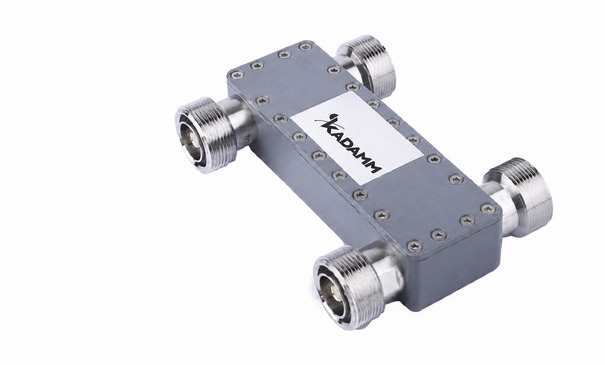

КАДАММ ГМ-2х2-694/2700 — Гибридный комбайнер (мост) 2×2, 694–2700 МГц
КАДАММ ГМ-2х2-694/2700 — Гибридный комбайнер (мост) 2×2, 694–2700 МГц
Подробнее
КАДАММ ГМ-2х2-617/3800 — Гибридный комбайнер (мост) 2×2, 617–3800 МГц
КАДАММ ГМ-2х2-617/3800 — Гибридный комбайнер (мост) 2×2, 617–3800 МГц
Подробнее

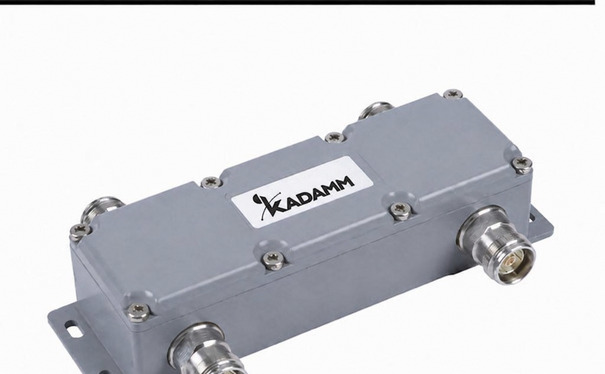

КАДАММ ГМ-2х2-550/4200 — Гибридный комбайнер (мост) 2×2, 550–4200 МГц
КАДАММ ГМ-2х2-550/4200 — Гибридный комбайнер (мост) 2×2, 550–4200 МГц
Подробнее

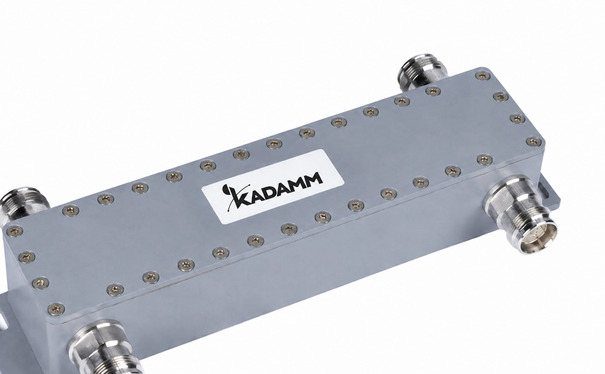

КАДАММ ГМ-2х2-340/3800 — Гибридный комбайнер (мост) 2×2, 340–3800 МГц
КАДАММ ГМ-2х2-340/3800 — Гибридный комбайнер (мост) 2×2, 340–3800 МГц
Подробнее
КАДАММ ГМ-2х2-340/2700 — Гибридный комбайнер (мост) 2×2, 340–2700 МГц
КАДАММ ГМ-2х2-340/2700 — Гибридный комбайнер (мост) 2×2, 340–2700 МГц
Подробнее

KADAMM · Антенные сумматоры и комбайнеры

Гибридный комбайнер складывает сигналы нескольких передатчиков одного диапазона в общий тракт: входы развязаны, а мощность каждого делится поровну между выходами. Мы разрабатываем и производим гибридные мосты 2×2, 3×3 и 4×4 на полосы от 340 до 4200 МГц — шестнадцать серий с соединителями N, 4.3-10 и 7-16.

Коротко: конфигурацию выбирают по числу передатчиков и ветвей, полосу — по всем системам в тракте. Если нужно объединить разные диапазоны, выгоднее частотный сумматор: он не тратит мощность на деление.

Серии в разделе

Мосты 2×2

340–2700 МГцКАДАММ ГМ-2х2-340/2700УКВ и сотовые до 2,7 ГГцОткрыть →340–3800 МГцКАДАММ ГМ-2х2-340/3800УКВ, сотовые и 5G до 3,8 ГГцОткрыть →550–4200 МГцКАДАММ ГМ-2х2-550/4200сотовые и 5G до 4,2 ГГцОткрыть →617–3800 МГцКАДАММ ГМ-2х2-617/3800сотовые и 5G до 3,8 ГГцОткрыть →694–2700 МГцКАДАММ ГМ-2х2-694/2700сотовые до 2,7 ГГцОткрыть →698–4000 МГцКАДАММ ГМ-2х2-698/4000сотовые и 5G до 4 ГГцОткрыть →380–3800 МГцКАДАММ ГМ-380/3800TETRA, сотовые и 5G, 4.3-10Открыть →790–2700 МГцКАДАММ ГМ-790/27002×2, 4×4 и на 3 порта, 4.3-10Открыть →790–3800 МГцКАДАММ ГМ-790/38002×2, 4×4 и на 3 порта, до 3,8 ГГцОткрыть →

Мосты 3×3

550–4200 МГцКАДАММ ГМ-3х3-550/4200три входа, до 4,2 ГГцОткрыть →698–2700 МГцКАДАММ ГМ-3х3-698/2700три входа, сотовые до 2,7 ГГцОткрыть →

Мосты 4×4

340–3800 МГцКАДАММ ГМ-4х4-340/3800четыре входа, от УКВ до 5GОткрыть →617–3800 МГцКАДАММ ГМ-4х4-617/3800четыре входа, соединители 7-16Открыть →698–2700 МГцКАДАММ ГМ-4х4-698/2700четыре входа, сотовые до 2,7 ГГцОткрыть →698–4000 МГцКАДАММ ГМ-4х4-698/4000четыре входа, до 4 ГГцОткрыть →380–2700 МГцКАДАММ ГМ-380/2700четыре входа, 300 Вт на портОткрыть →

Одна страница — одна серия: на странице серии перечислены все исполнения с полными артикулами.

Сравнение серий по паспортным данным

СерияПолосаКонфигурацияРазвязкаКСВНPIM3Мощность
КАДАММ ГМ-2х2-340/2700340–2700 МГц2×2≥26 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-2х2-340/3800340–3800 МГц2×2≥26 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-2х2-550/4200550–4200 МГц2×2более 25 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-2х2-617/3800617–3800 МГц2×2более 21 дБ (4.3-10), более 23 дБ (7-16)≤1,25≤−155 dBc500 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-2х2-694/2700694–2700 МГц2×2более 25 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-2х2-698/4000698–4000 МГц2×2более 25 дБ (N, 4.3-10), более 23 дБ (7-16)≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-380/3800380–3800 МГц2×2≥25 дБ≤1,30≤−155 dBc300 Вт
КАДАММ ГМ-790/2700790–2700 МГц2×2, 4×4, на 3 порта≥20 дБ (2×2), ≥23 дБ (4×4), ≥20 дБ (на 3 порта)≤1,25≤−160 dBc200 Вт
КАДАММ ГМ-790/3800790–3800 МГц2×2, 4×4, на 3 порта≥23 дБ (2×2), ≥20 дБ (4×4), ≥20 дБ (на 3 порта)≤1,25≤−160 dBc300 Вт (2×2), 300 Вт на порт (4×4), 200 Вт (на 3 порта)
КАДАММ ГМ-3х3-550/4200550–4200 МГц3×3более 25 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-3х3-698/2700698–2700 МГц3×3более 23 дБ≤1,25≤−160 dBc300 Вт (N), 300 Вт (4.3-10), 500 Вт (7-16)
КАДАММ ГМ-4х4-340/3800340–3800 МГц4×4≥23–25 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-4х4-617/3800617–3800 МГц4×4более 23 дБ≤1,25≤−160 dBc500 / 2000 Вт
КАДАММ ГМ-4х4-698/2700698–2700 МГц4×4более 25 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-4х4-698/4000698–4000 МГц4×4≥23 дБ≤1,25≤−160 dBc300 / 800 Вт (N), 300 / 1500 Вт (4.3-10), 500 / 2000 Вт (7-16)
КАДАММ ГМ-380/2700380–2700 МГц4×4≥22 дБ≤1,30≤−160 dBc300 Вт на порт

Значения для конкретного исполнения подтверждаем при подборе под проект.

Похожие по полосе серии КАДАММ ГМ-2х2-340/3800 и ГМ-380/3800, КАДАММ ГМ-4х4-698/2700 и ГМ-790/2700 — отдельные изделия с разными полосами и корпусами.

С чего начать подбор

Задача на объектеЧто смотретьСерии
Два оператора или две несущие одного диапазона в общий трактмост 2×2, деление 3 дБГМ-2х2-698/4000 · ГМ-790/2700 · ГМ-790/3800 · ГМ-380/3800
Два входа на одну ветвь без лишнего выходаисполнение на 3 портаГМ-790/2700 · ГМ-790/3800
Три передатчика в общий трактмост 3×3, деление 4,8 дБГМ-3х3-550/4200 · ГМ-3х3-698/2700
Четыре передатчика или раздача на четыре ветвимост 4×4, деление 6 дБГМ-4х4-698/4000 · ГМ-790/2700 · ГМ-790/3800 · ГМ-380/2700
Полосы до 4 ГГц и вышеверхняя граница 4000–4200 МГцГМ-2х2-550/4200 · ГМ-2х2-698/4000 · ГМ-4х4-698/4000

Как читать характеристики моста

Деление

Доля мощности входа на каждом выходе: 3 дБ у моста 2×2 — половина, 4,8 дБ у 3×3 — треть, 6 дБ у 4×4 — четверть. В паспорте рядом указывают допуск, например 3±0,65 дБ по всей полосе.

Развязка портов

Насколько сигнал одного передатчика ослаблен на входе другого. Чем она выше, тем меньше передатчики влияют друг на друга и тем ниже риск интермодуляции в выходных каскадах.

Мощность и PIM3

Мощность считают по самому мощному входу с запасом; у мостов 4×4 её иногда нормируют на каждый порт. PIM3 показывает уровень паразитных продуктов при двух мощных несущих — для общих трактов операторов он нормирован.

Вопросы о гибридных комбайнерах

Гибридный комбайнер и гибридный мост — одно и то же?Да: мостом называют схему, комбайнером — её назначение в тракте, когда мост складывает сигналы передатчиков.
Можно ли гибридным мостом объединить разные диапазоны?Можно, если оба лежат в полосе моста, но каждый сигнал потеряет 3 дБ. Для разных диапазонов выгоднее частотный сумматор с потерями в десятые доли децибела.
Нужна ли нагрузка на свободный выход?Да, если выход не подключён к ветви антенной сети: открытый порт отражает мощность обратно в мост и ухудшает развязку входов.
Почему у моста 4×4 деление 6 дБ?Мощность каждого входа делится между четырьмя выходами поровну, и на каждый приходится четверть — это 6 дБ.

Смежные разделы и материалы

Многополосные сумматоры диапазоновТочки объединения операторов (POI) для DASВсе антенные сумматоры и комбайнерыСогласованные нагрузки 50 ОмДелители мощности СВЧ (сплиттеры)Все антенно-фидерные устройстваСтатья: делитель мощности СВЧ — типы, число выходов и выборСтатья: антенный сумматор — как свести несколько диапазонов в один фидер

Пришлите схему тракта: число передатчиков, диапазоны, мощность и число ветвей антенной сети. Подберём мосты и посчитаем уровни. info@kadamm.com, 8-499-213-05-16.
