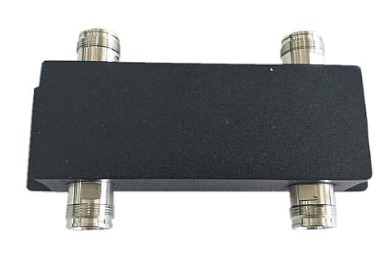

КАДАММ ГМ-790/2700 — семейство гибридных комбайнеров 2×2 и 4×4, а также исполнение на 3 порта на полосу 790–2700 МГц. Мост складывает сигналы нескольких передатчиков одного диапазона: мощность каждого входа делится поровну между выходами, а сами входы развязаны и не нагружают друг друга. Так в один тракт DAS или на одну антенну заводят двух операторов или несколько несущих без частотного разнесения.
Плата за объединение — деление: у моста 2×2 на каждый выход приходится половина мощности входа (3 дБ), у 3×3 — треть (4,8 дБ), у 4×4 — четверть (6 дБ). Свободный выход отдают на вторую ветвь антенной сети или закрывают согласованной нагрузкой. В исполнении на 3 порта на корпус выведены два входа и один выход.
В семействе 3 исполнения: ГМ-2х2-790/2700, ГМ-4х4-790/2700, ГМ-3П-790/2700. Соединители 4.3-10 (розетка), корпус с защитой IP65 для помещения и улицы; развязка портов, мощность и габариты для каждого исполнения — в таблице артикулов.
Особенности серии
Технические характеристики
| Параметр | КАДАММ ГМ-790/2700 |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Конфигурации | 2×2, 4×4, на 3 порта |
| Деление мощности | 3 дБ (2×2), 6 дБ (4×4), 3 дБ (на 3 порта) |
| Деление по паспорту | 3±0,65 дБ (2×2), 6±0,9 дБ (4×4), 3±0,65 дБ (на 3 порта) |
| Развязка портов | ≥20 дБ (2×2), ≥23 дБ (4×4), ≥20 дБ (на 3 порта) |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Соединители | 4.3-10, розетка |
| Температура эксплуатации | −30…+65 °C |
| Относительная влажность | 5–95 % |
| Исполнение | IP65, помещение и улица |
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | вид Э5 «Разветвители» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Гибридные комбайнеры KADAMM 2×2
| Параметр | ГМ-2х2-340/2700 | ГМ-2х2-340/3800 | ГМ-2х2-550/4200 | ГМ-2х2-617/3800 | ГМ-2х2-694/2700 | ГМ-2х2-698/4000 | ГМ-380/3800 | ГМ-790/2700 | ГМ-790/3800 |
|---|---|---|---|---|---|---|---|---|---|
| Полоса | 340–2700 МГц | 340–3800 МГц | 550–4200 МГц | 617–3800 МГц | 694–2700 МГц | 698–4000 МГц | 380–3800 МГц | 790–2700 МГц | 790–3800 МГц |
| Назначение | УКВ и сотовые до 2,7 ГГц | УКВ, сотовые и 5G до 3,8 ГГц | сотовые и 5G до 4,2 ГГц | сотовые и 5G до 3,8 ГГц | сотовые до 2,7 ГГц | сотовые и 5G до 4 ГГц | TETRA, сотовые и 5G, 4.3-10 | 2×2, 4×4 и на 3 порта, 4.3-10 | 2×2, 4×4 и на 3 порта, до 3,8 ГГц |
| Страница серии | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | ← Вы здесь | Открыть |
Все конфигурации и подбор по задаче — в разделе «Гибридные комбайнеры».
Вопросы и ответы
Частотный комбайнер объединяет разные диапазоны почти без потерь, но не складывает два сигнала одной полосы. Гибридный мост складывает сигналы любой частоты в пределах своей полосы, но делит мощность: 3 дБ у 2×2, 6 дБ у 4×4.
Отдать на вторую ветвь антенной сети или закрыть согласованной нагрузкой 50 Ом с запасом по мощности: на свободный выход приходится половина мощности входов.
Когда нужно сложить четыре передатчика или раздать их на четыре ветви: мост 4×4 в одном корпусе заменяет каскад мостов 2×2 и даёт одинаковое деление по всем выходам.
Соединители 4.3-10, розетка.
По паспорту: защита IP65, рабочая температура −30…+65 °C.
