Дуплексные фильтры (дуплексеры) Дуплексные фильтры (дуплексеры)

Дуплексные фильтры (дуплексеры)

Подбор параметров
Производитель
КАДАММ ДУ-700+2100-4Т — Двухдиапазонный дуплексер 4T4R B28+B1, 703–2170 МГц
КАДАММ ДУ-700+2100-4Т — Двухдиапазонный дуплексер 4T4R B28+B1, 703–2170 МГц
Подробнее

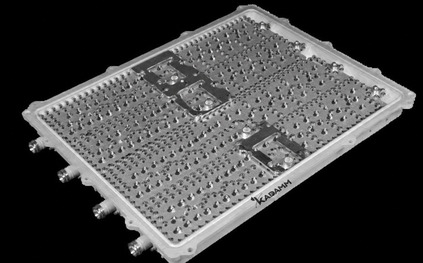

КАДАММ ДУ-2100 — Дуплексер 2100, RX 1920–1980 / TX 2110–2170 МГц
КАДАММ ДУ-2100 — Дуплексер 2100, RX 1920–1980 / TX 2110–2170 МГц
Подробнее
КАДАММ ДУ-1800 — Дуплексер 1800, RX 1710–1785 / TX 1805–1880 МГц
КАДАММ ДУ-1800 — Дуплексер 1800, RX 1710–1785 / TX 1805–1880 МГц
Подробнее
КАДАММ ДУ-900-2Т — Дуплексер 2T2R GSM900, RX 880–915 / TX 925–960 МГц
КАДАММ ДУ-900-2Т — Дуплексер 2T2R GSM900, RX 880–915 / TX 925–960 МГц
Подробнее
КАДАММ ДУ-800-2Т — Дуплексер 2T2R LTE800, RX 832–862 / TX 791–821 МГц
КАДАММ ДУ-800-2Т — Дуплексер 2T2R LTE800, RX 832–862 / TX 791–821 МГц
Подробнее
КАДАММ ДУ-700-4Т — Дуплексер 4T4R LTE700, RX 703–748 / TX 758–803 МГц
КАДАММ ДУ-700-4Т — Дуплексер 4T4R LTE700, RX 703–748 / TX 758–803 МГц
Подробнее
КАДАММ ДУ-700-2Т — Дуплексер 2T2R LTE700, RX 703–748 / TX 758–803 МГц
КАДАММ ДУ-700-2Т — Дуплексер 2T2R LTE700, RX 703–748 / TX 758–803 МГц
Подробнее

KADAMM · Фильтры СВЧ

Дуплексный фильтр (дуплексер) позволяет передатчику и приёмнику базовой станции или репитера работать через одну антенну: два фильтра в общем корпусе разводят полосы передачи и приёма и изолируют их друг от друга. Мы производим дуплексеры для диапазонов LTE700, 800, 900, 1800 и 2100, в том числе многоканальные 4T4R.

Коротко: дуплексер выбирают по полосам приёма и передачи системы, числу каналов (2T2R или 4T4R) и изоляции трактов. Часть моделей выпускается под проект для встраивания в радиооборудование.

Модели в разделе

703–803 МГцКАДАММ ДУ-700-2ТДуплексер 2T2R LTE700, под проектОткрыть →703–803 МГцКАДАММ ДУ-700-4ТДуплексер 4T4R LTE700, под проектОткрыть →791–862 МГцКАДАММ ДУ-800-2ТДуплексер 2T2R LTE800, под проектОткрыть →880–960 МГцКАДАММ ДУ-900-2ТДуплексер 2T2R GSM900, под проектОткрыть →1710–1880 МГцКАДАММ ДУ-1800Дуплексер 1800, под проектОткрыть →1920–2170 МГцКАДАММ ДУ-2100Дуплексер 2100, под проектОткрыть →703–2170 МГцКАДАММ ДУ-700+2100-4ТДвухдиапазонный дуплексер 4T4R B28+B1, под проектОткрыть →

Сравнение по паспортным данным

МодельПолосыПотериИзоляцияPIM3МощностьИсполнение
КАДАММ ДУ-700-2ТRX 703–748 / TX 758–803 МГц≤1,4–2,0 дБRX→TX ≥95, TX→RX ≥105 дБ≤−151 dBc при 2×20 Вт80 ВтIP65
КАДАММ ДУ-700-4ТRX 703–748 / TX 758–803 МГц≤0,5–1,2 дБ≥95 дБ≤−153 dBc при 2×43 дБм50 ВтIP67
КАДАММ ДУ-800-2ТRX 832–862 / TX 791–821 МГц≤1,4–1,9 дБRX→TX ≥95, TX→RX ≥105 дБ≤−151 dBc при 2×20 Вт80 ВтIP65
КАДАММ ДУ-900-2ТRX 880–915 / TX 925–960 МГц≤1,4–2,0 дБRX→TX ≥95, TX→RX ≥105 дБ≤−151 dBc при 2×20 Вт80 ВтIP65
КАДАММ ДУ-1800RX 1710–1785 / TX 1805–1880 МГц≤1,8 дБизоляция ≥90–95 дБ≤−105 dBc при 2×43 дБм80 Вт на передачедля помещений
КАДАММ ДУ-2100RX 1920–1980 / TX 2110–2170 МГц≤0,7 дБ (центр), ≤1,5 (край)заграждение ≥85 дБ≤−150 dBc при 2×20 Вт60 ВтIP67
КАДАММ ДУ-700+2100-4ТB28: 703–748/758–803 + B1: 1920–1980/2110–2170 МГцB28 ≤0,65–1,4 / B1 ≤0,67–1,3 дБB28 ≥95, B1 ≥80 дБ≤−150 dBc при 2×43 дБм60 ВтIP67

Значения для конкретного исполнения подтверждаем при подборе под проект.

С чего начать подбор

ЗадачаЧто смотретьМодели
LTE700, два каналаRX 703–748 / TX 758–803 МГц, 2T2RДУ-700-2Т
LTE700, четыре канала4T4R, изоляция от 95 дБДУ-700-4Т
LTE700 и 2100 в одном блокедвухдиапазонный 4T4RДУ-700+2100-4Т
LTE800 и GSM9002T2R, изоляция TX→RX от 105 дБДУ-800-2Т · ДУ-900-2Т
Диапазоны 1800 и 2100полосы приёма и передачи оператораДУ-1800 · ДУ-2100

Как читать характеристики дуплексера

Изоляция трактов

Насколько сигнал передатчика ослаблен на входе приёмника. От неё зависит, будет ли собственная передача ухудшать чувствительность приёма; для базовых станций это значения порядка 80–105 дБ.

Вносимые потери

Потери сигнала на пути через фильтр передачи или приёма. На краях полос они обычно выше, поэтому в паспорте часто указан диапазон значений.

Интермодуляция

Уровень паразитных продуктов при двух мощных несущих. Если продукты попадают в полосу приёма, они маскируют полезный сигнал, поэтому у дуплексеров интермодуляция нормируется.

Вопросы о дуплексерах

Дуплексер и дуплексный фильтр — одно и то же?Да. «Дуплексер» — короткое название устройства, «дуплексный фильтр» — описание схемы.
Что значит 2T2R и 4T4R?Число каналов передачи и приёма в одном блоке: два и два или четыре и четыре — под радиооборудование с разным числом трактов.
Можно ли поставить дуплексер вместо комбайнера?Нет: дуплексер разводит приём и передачу одной системы, а комбайнер сводит разные диапазоны в один фидер.

Смежные разделы

Полосовые фильтры СВЧВсе фильтры СВЧМногополосные сумматорыВсе антенно-фидерные устройстваСтатья: фильтры СВЧ — полосовой, режекторный и дуплексный

Пришлите полосы приёма и передачи, число каналов и мощность — подберём дуплексер. info@kadamm.com, 8-499-213-05-16.
