Дуплексный фильтр на участок 1920–2170 МГц: приёмник и передатчик работают через общий антенный порт и не мешают друг другу. Выпускается под проект, для встраивания в оборудование.
Артикул
Описание

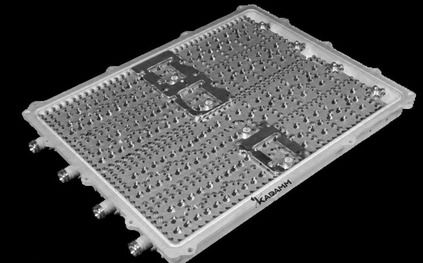

КАДАММ ДУ-2100 — дуплексер 2100 на участок 1920–2170 МГц. В одном корпусе два фильтра: сигнал передатчика уходит к антенне через свой, принятый сигнал попадает к приёмнику через другой. Благодаря этому базовая станция или репитер обходится одной антенной на приём и передачу.
При выборе дуплексера смотрят на три параметра: насколько передача ослаблена на входе приёмника, сколько теряет сигнал в каждом тракте и какой уровень интермодуляции допускает фильтр. Для этой модели значения по полосам приёма и передачи собраны в таблице характеристик ниже; допустимая мощность — 60 Вт.
Порты P-SMP / 4.3-10 розетка (ANT), габариты 517×410×49 мм, масса 10 кг, монтаж — труба/стена, рабочая температура −40…+55 °C, исполнение — IP67. Модель выпускается под проект, для встраивания в оборудование.
Особенности
Технические характеристики
| Параметр | КАДАММ ДУ-2100 |
|---|---|
| Рабочие полосы | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤0,7 дБ (центр), ≤1,5 (край) |
| Подавление и изоляция | заграждение ≥85 дБ |
| PIM3 | ≤−150 dBc при 2×20 Вт |
| Мощность | 60 Вт |
| Пиковая мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Порты | P-SMP / 4.3-10 розетка (ANT) |
| Габариты | 517×410×49 мм |
| Масса | 10 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+55 °C |
| Исполнение | IP67 |
| Поставка | под проект, для встраивания в оборудование |
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
