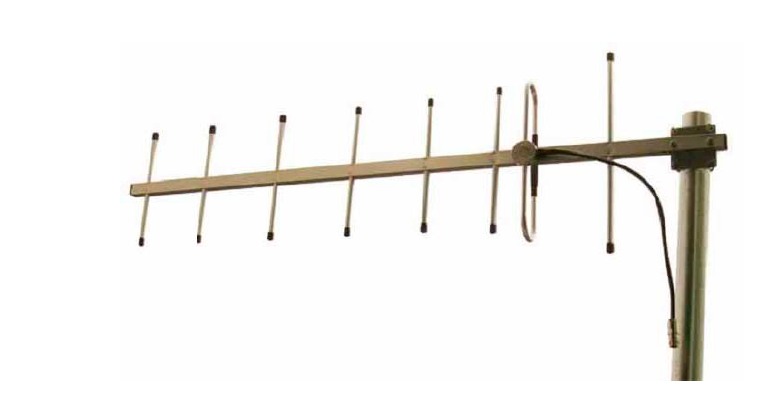

КАДАММ ADY-450-470-Z8C — антенна Яги (директорная) 450–470 МГц, 11,2 дБи
КАДАММ ADY-450-470-Z8C — антенна Яги (директорная) 450–470 МГц, 11,2 дБи
Подробнее

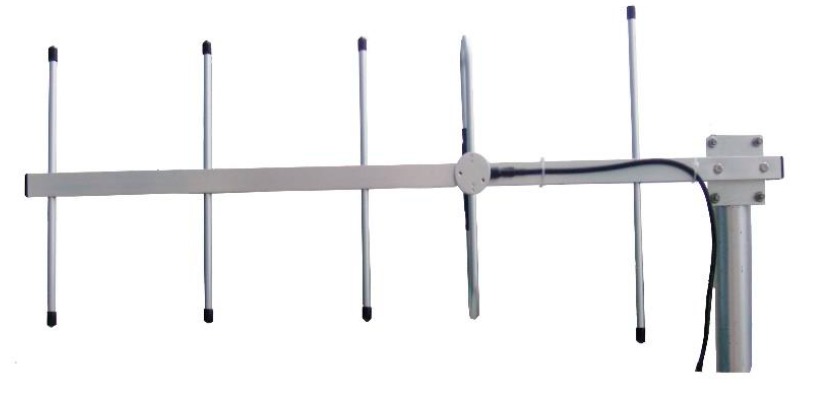

КАДАММ ADY-450-470-Z5C10A — антенна Яги (директорная) 450–470 МГц, 9 дБи
КАДАММ ADY-450-470-Z5C10A — антенна Яги (директорная) 450–470 МГц, 9 дБи
Подробнее

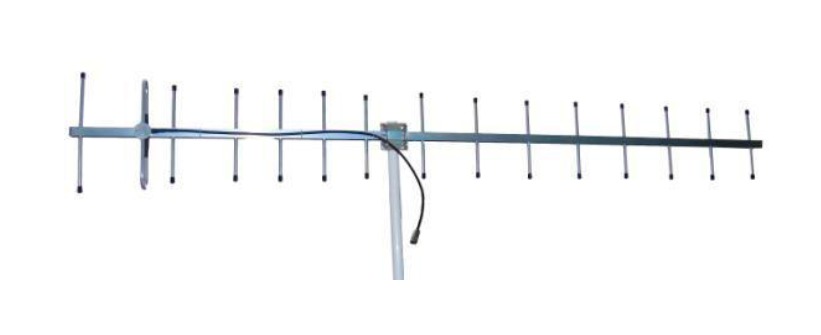

КАДАММ ADY-450-470-Z15C15A — антенна Яги (директорная) 450–470 МГц, 13 дБи
КАДАММ ADY-450-470-Z15C15A — антенна Яги (директорная) 450–470 МГц, 13 дБи
Подробнее
КАДАММ ADY-400-490-Z5 — антенна Яги (директорная) 400–490 МГц, 9 дБи
КАДАММ ADY-400-490-Z5 — антенна Яги (директорная) 400–490 МГц, 9 дБи
Подробнее

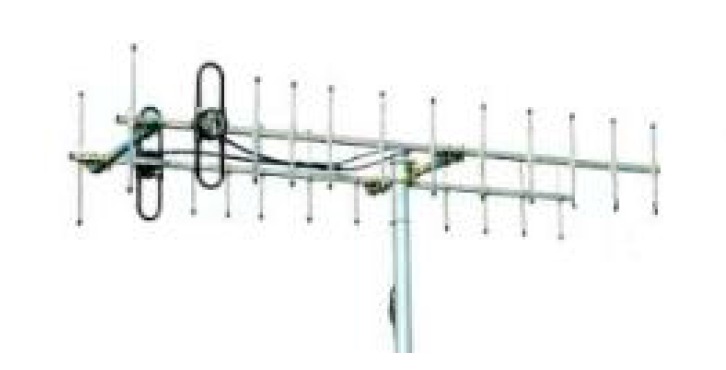

КАДАММ ADY-400-49-0E — антенна Яги (директорная) 400–490 МГц, 14,7 дБи
КАДАММ ADY-400-49-0E — антенна Яги (директорная) 400–490 МГц, 14,7 дБи
Подробнее

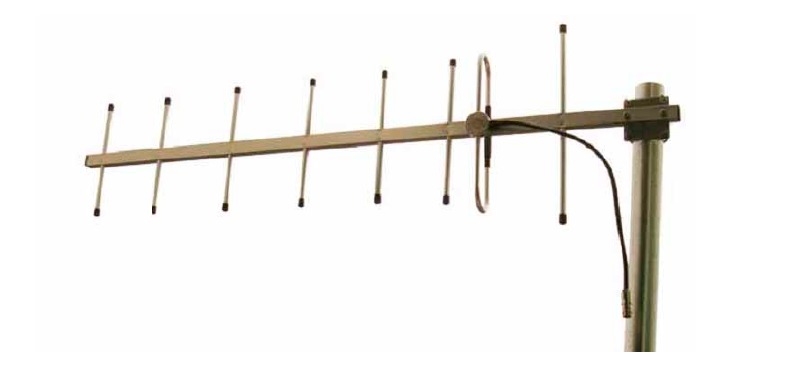

КАДАММ ADY-400-480-Z8 — антенна Яги (директорная) 400–480 МГц, 11,2 дБи
КАДАММ ADY-400-480-Z8 — антенна Яги (директорная) 400–480 МГц, 11,2 дБи
Подробнее
КАДАММ ADY-400-440-Z3 — антенна Яги (директорная) 400–440 МГц, 6,5 дБи
КАДАММ ADY-400-440-Z3 — антенна Яги (директорная) 400–440 МГц, 6,5 дБи
Подробнее

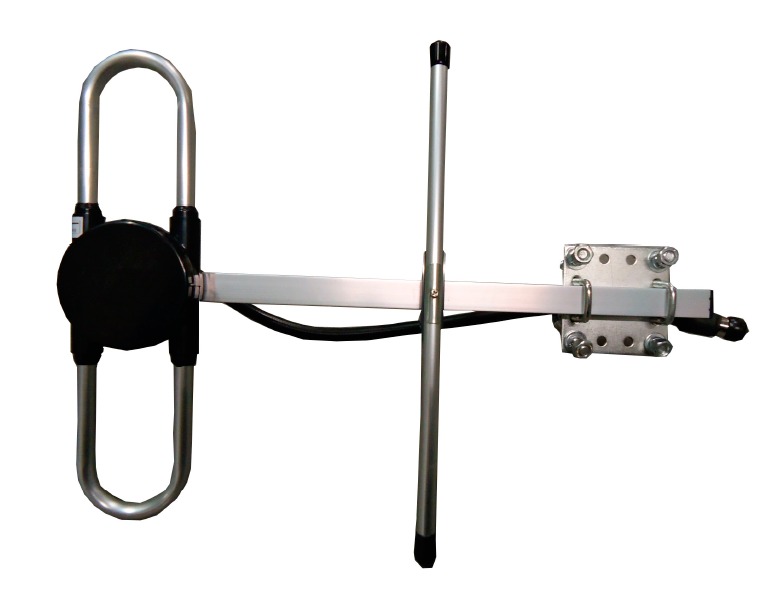

КАДАММ ADY-158-168-150B2 — антенна Яги (директорная) 158–168 МГц, 2 дБи
КАДАММ ADY-158-168-150B2 — антенна Яги (директорная) 158–168 МГц, 2 дБи
Подробнее

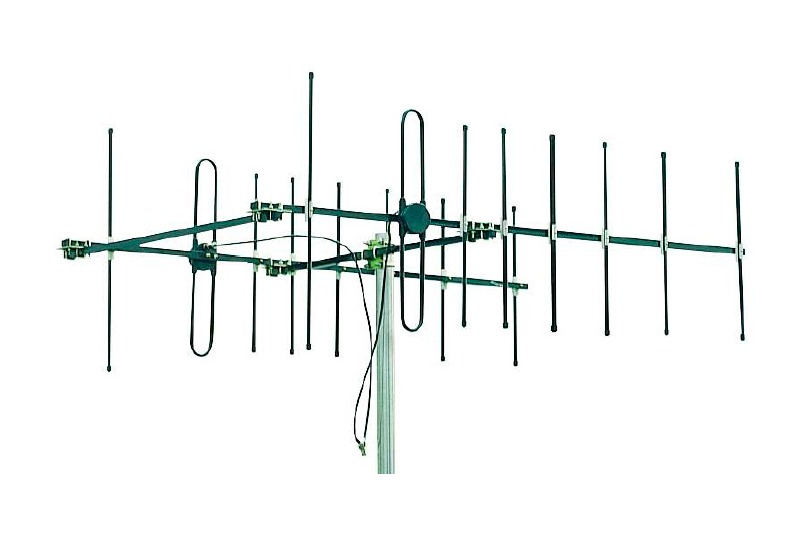

КАДАММ ADY-134-173-150E — антенна Яги (директорная) 134–173 МГц, 14,5 дБи
КАДАММ ADY-134-173-150E — антенна Яги (директорная) 134–173 МГц, 14,5 дБи
Подробнее
КАДАММ ADY-134-173-150B — антенна Яги (директорная) 134–173 МГц, 9 дБи
КАДАММ ADY-134-173-150B — антенна Яги (директорная) 134–173 МГц, 9 дБи
Подробнее

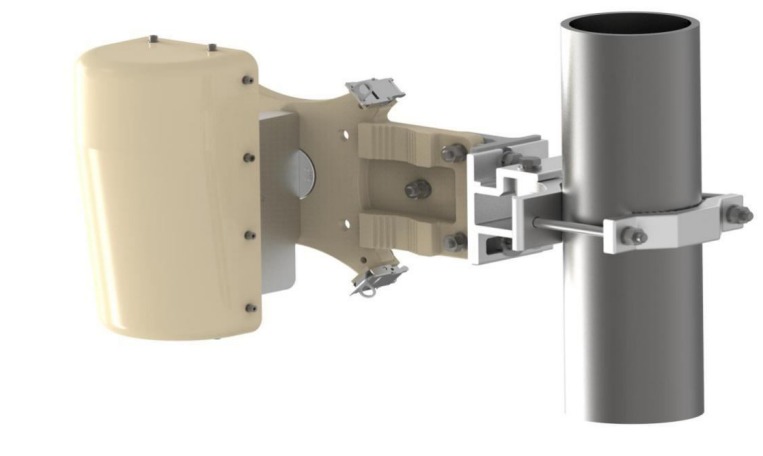

КАДАММ Sector Horn Antenna — секторная рупорная антенна 10,15–40 ГГц, сектор 30 / 60 / 90°
КАДАММ Sector Horn Antenna — секторная рупорная антенна 10,15–40 ГГц, сектор 30 / 60 / 90°
Подробнее
КАДАММ ALP-757927V11 — логопериодическая антенна 790–960 / 1710–2700 / 3300–3800 МГц, 11,5 дБи
КАДАММ ALP-757927V11 — логопериодическая антенна 790–960 / 1710–2700 / 3300–3800 МГц, 11,5 дБи
Подробнее
КАДАММ ALP-657027V11S04 — логопериодическая антенна 698–960 / 1710–2700 МГц, 10,5 дБи
КАДАММ ALP-657027V11S04 — логопериодическая антенна 698–960 / 1710–2700 МГц, 10,5 дБи
Подробнее
КАДАММ K81809011Y — антенна Яги (директорная) 806–960 МГц, 11 дБи
КАДАММ K81809011Y — антенна Яги (директорная) 806–960 МГц, 11 дБи
Подробнее
КАДАММ K81702711L — логопериодическая антенна 698–960 / 1710–2700 МГц, 10,5 дБи
КАДАММ K81702711L — логопериодическая антенна 698–960 / 1710–2700 МГц, 10,5 дБи
Подробнее
КАДАММ K81172113Y — антенна Яги (директорная) 1710–2170 МГц, 13 дБи
КАДАММ K81172113Y — антенна Яги (директорная) 1710–2170 МГц, 13 дБи
Подробнее

KADAMM · Антенно-фидерные устройства

Направленная антенна собирает излучение в луч и отдаёт его в одну сторону — на корреспондента, ретранслятор или базовую станцию. Так связь достаёт дальше, а помех с других направлений меньше. В разделе 16 моделей КАДАММ: 12 антенн Яги (волновой канал) для VHF, UHF и сотовых полос, 3 логопериодических и секторная рупорная антенна для сетей точка–многоточка.

Коротко: одна узкая полоса и нужна дальность — антенна Яги; несколько диапазонов в одном кабеле, например у репитера — логопериодическая; сектор центрального узла радиорелейной сети — рупорная.

Модели в разделе

Антенны Яги VHF — 3

9 дБиКАДАММ ADY-134-173-150B134–173 МГц, луч 54°Открыть →14,5 дБиКАДАММ ADY-134-173-150E134–173 МГц, луч 20°Открыть →2 дБиКАДАММ ADY-158-168-150B2158–168 МГц, луч 120°Открыть →

Антенны Яги UHF — 7

6,5 дБиКАДАММ ADY-400-440-Z3400–440 МГц, луч 120°Открыть →11,2 дБиКАДАММ ADY-400-480-Z8400–480 МГц, луч 44°Открыть →9 дБиКАДАММ ADY-400-490-Z5400–490 МГц, луч 54°Открыть →14,7 дБиКАДАММ ADY-400-49-0E400–490 МГц, луч 20°Открыть →9 дБиКАДАММ ADY-450-470-Z5C10A450–470 МГцОткрыть →11,2 дБиКАДАММ ADY-450-470-Z8C450–470 МГц, луч 44°Открыть →13 дБиКАДАММ ADY-450-470-Z15C15A450–470 МГц, луч 38°Открыть →

Антенны Яги для сотовых полос — 2

11 дБиКАДАММ K81809011Y806–960 МГц, луч 35°Открыть →13 дБиКАДАММ K81172113Y1710–2170 МГц, луч 41°Открыть →

Логопериодические антенны — 3

10,5 дБиКАДАММ K81702711L698–960 / 1710–2700 МГц, луч 62°Открыть →10,5 дБиКАДАММ ALP-657027V11S04698–960 / 1710–2700 МГц, луч 62°Открыть →11,5 дБиКАДАММ ALP-757927V11790–960 / 1710–2700 / 3300–3800 МГц, луч 73°Открыть →

Секторная рупорная антенна — 1

16–24 дБиКАДАММ Sector Horn Antenna10,15–40 ГГц, луч 30 / 60 / 90°Открыть →

Сводная таблица

МодельТипПолосаУсилениеЛуч
КАДАММ ADY-134-173-150BЯги134–173 МГц9 дБи54°
КАДАММ ADY-134-173-150EЯги134–173 МГц14,5 дБи20°
КАДАММ ADY-158-168-150B2Яги158–168 МГц2 дБи120°

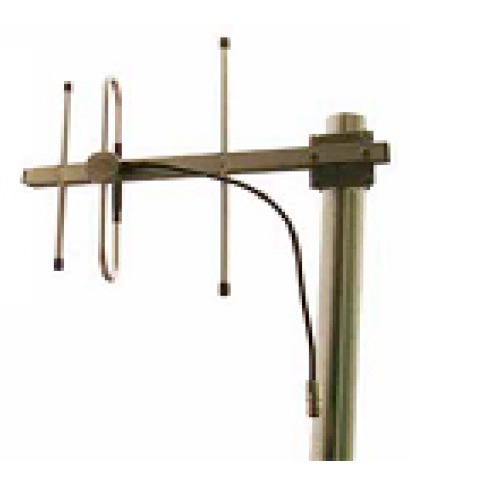

КАДАММ ADY-400-440-Z3Яги400–440 МГц6,5 дБи120°
КАДАММ ADY-400-480-Z8Яги400–480 МГц11,2 дБи44°

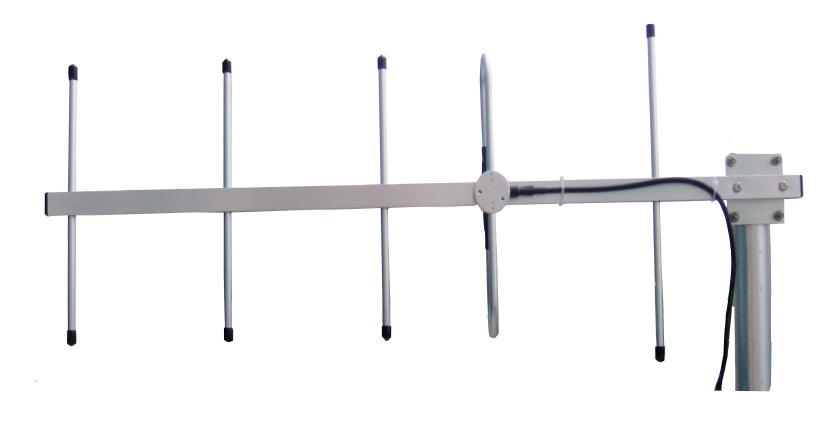

КАДАММ ADY-400-490-Z5Яги400–490 МГц9 дБи54°
КАДАММ ADY-400-49-0EЯги400–490 МГц14,7 дБи20°
КАДАММ ADY-450-470-Z5C10AЯги450–470 МГц9 дБи—
КАДАММ ADY-450-470-Z8CЯги450–470 МГц11,2 дБи44°
КАДАММ ADY-450-470-Z15C15AЯги450–470 МГц13 дБи38°
КАДАММ K81809011YЯги806–960 МГц11 дБи35°
КАДАММ K81172113YЯги1710–2170 МГц13 дБи41°
КАДАММ K81702711LЛогопериодические698–960 / 1710–2700 МГц10,5 дБи62°
КАДАММ ALP-657027V11S04Логопериодические698–960 / 1710–2700 МГц10,5 дБи62°
КАДАММ ALP-757927V11Логопериодические790–960 / 1710–2700 / 3300–3800 МГц11,5 дБи73°
КАДАММ Sector Horn AntennaСекторная10,15–40 ГГц16–24 дБи30 / 60 / 90°

Яги или логопериодическая

Антенна ЯгиЛогопериодическая
Полосаузкая, под конкретную сетьширокая, несколько диапазонов
Усиление при той же длиневышениже
Типичная задачалиния связи в одном направлении, дальний корреспондентдонорная антенна репитера, мультидиапазон
Поляризациявертикальная или горизонтальная по монтажупо монтажу

Как выбрать и установить

Усиление и ширина луча

Чем больше усиление, тем уже луч: антенну дольше наводить, зато она дальше «видит». Для близкого корреспондента удобнее широкий луч, для дальнего — узкий.

Поляризация

Поляризация антенн на обоих концах линии должна совпадать. Поворот антенны Яги на 90° меняет вертикальную поляризацию на горизонтальную.

Наведение

Антенну направляют на корреспондента по карте, затем доворачивают по максимуму уровня сигнала и фиксируют крепление.

Вопросы

Что такое волновой канал?Русское название антенны Яги: активный вибратор, рефлектор и ряд директоров на одной траверсе.
Можно ли самодельную антенну заменить заводской?Заводская антенна сохраняет настройку в рабочей полосе и выдерживает ветер и осадки; самодельная обычно уходит из резонанса.
Какая антенна нужна для репитера?Донорная — направленная, чаще логопериодическая или Яги на базовую станцию; внутренние антенны — в разделе внутренних антенн.

Смежные разделы

Антенны УКВ для стационарных радиостанцийВнутренние антенны для DASАнтенны базовых станций сотовой связиВсе антенно-фидерные устройстваСтатья: направленная антенна — виды и как выбратьСтатья: антенна Яги или логопериодическая

Назовите частоты, расстояние до корреспондента и место установки — подберём антенну. info@kadamm.com, 8-499-213-05-16.
