Директорная антенна (Яги) сотовой связи: полоса 806–960 МГц, усиление 11 дБи, луч 35°.
Описание
КАДАММ K81809011Y — антенна «волновой канал»: активный вибратор, рефлектор позади и ряд директоров впереди собраны на одной траверсе. Директоры сужают луч и направляют энергию на корреспондента, поэтому такую антенну выбирают для связи в одном направлении.
Полоса 806–960 МГц, усиление 11 дБи, ширина луча по азимуту 35°, поляризация вертикальная, разъём N, розетка (IEC 61169-16), длина 789 мм.
В полосах сотовой связи такую антенну ставят донорной на репитер или для связи с удалённой базовой станцией.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.
Диаграммы направленности

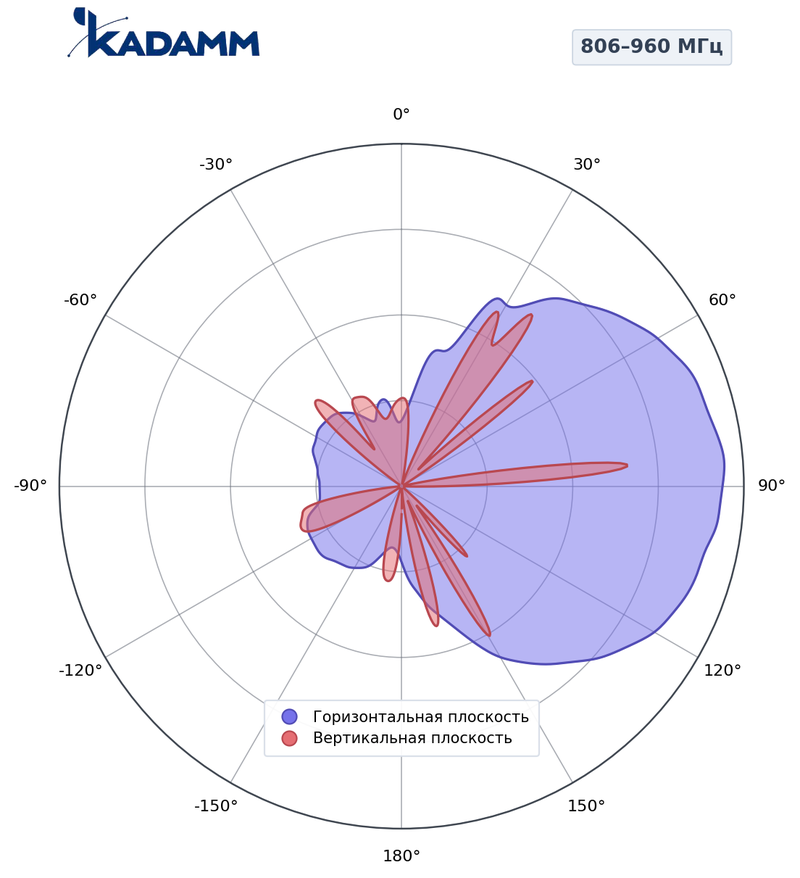

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 12 |
| Поляризация | вертикальная |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Грозозащита | Заземление по постоянному току |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 789 × 191 × 50 мм |
| Размеры упаковки | 815 × 197 × 65 мм |
| Масса антенны | 0,5 кг |
| Масса в упаковке | 0,8 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–Ø70 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K81809011Y | КАДАММ K81172113Y | КАДАММ ADY-134-173-150B | КАДАММ ADY-134-173-150E | КАДАММ ADY-450-470-Z8C |
|---|---|---|---|---|---|
| Полоса | 806–960 МГц | 1710–2170 МГц | — | — | — |
| Луч по горизонтали | 35° | 41° | — | — | — |
| Усиление | 11 дБи | 13 дБи | — | — | — |
| Наклон | — | — | — | — | — |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Направленные антенны: Яги, логопериодические и рупорные».
