Директорная антенна (Яги) UHF: полоса 400–440 МГц, усиление 6,5 дБи, луч 120°.
Описание

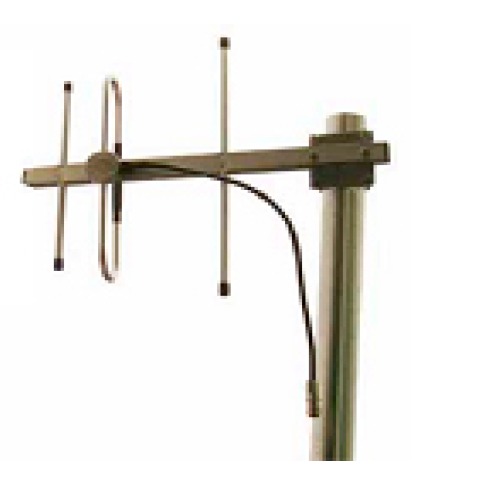

КАДАММ ADY-400-440-Z3 — антенна «волновой канал»: активный вибратор, рефлектор позади и ряд директоров впереди собраны на одной траверсе. Директоры сужают луч и направляют энергию на корреспондента, поэтому такую антенну выбирают для связи в одном направлении.
Полоса 400–440 МГц, усиление 6,5 дБи, ширина луча по азимуту 120°, поляризация вертикальная, разъём N, розетка или другой разъём под проект (IEC 61169-16), длина 490 мм.
Типичные задачи — связь стационарной радиостанции с удалённым ретранслятором, покрытие дороги или посёлка в одном направлении.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–440 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥12 |
| Поляризация | вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка или другой разъём под проект (IEC 61169-16) |
| Размеры (В × Ш × Г) | 490 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø40–50 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Похожие антенны KADAMM
| Параметр | КАДАММ ADY-400-440-Z3 | КАДАММ ADY-400-480-Z8 | КАДАММ ADY-400-490-Z5 | КАДАММ ADY-450-470-Z8C | КАДАММ ADY-400-49-0E |
|---|---|---|---|---|---|
| Полоса | 400–440 МГц | — | — | — | — |
| Луч по горизонтали | 120° | — | — | — | — |
| Усиление | 6,5 дБи | — | — | — | — |
| Наклон | — | — | — | — | — |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Направленные антенны: Яги, логопериодические и рупорные».
