Директорная антенна (Яги) UHF: полоса 450–470 МГц, усиление 13 дБи, луч 38°.
Описание

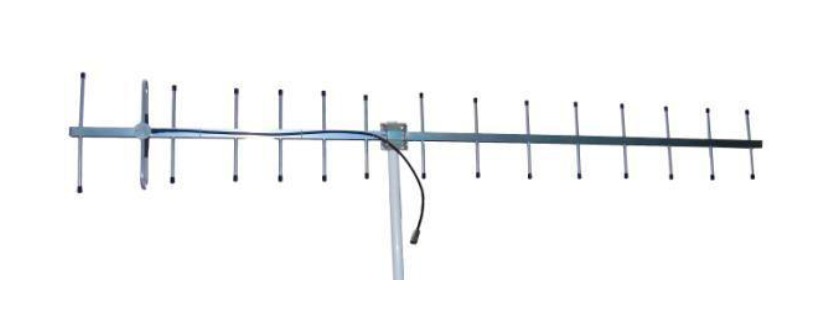

КАДАММ ADY-450-470-Z15C15A — антенна «волновой канал»: активный вибратор, рефлектор позади и ряд директоров впереди собраны на одной траверсе. Директоры сужают луч и направляют энергию на корреспондента, поэтому такую антенну выбирают для связи в одном направлении.
Полоса 450–470 МГц, усиление 13 дБи, ширина луча по азимуту 38°, поляризация вертикальная, разъём N, розетка или другой разъём под проект (IEC 61169-16), длина 2150 мм.
Типичные задачи — связь стационарной радиостанции с удалённым ретранслятором, покрытие дороги или посёлка в одном направлении.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.

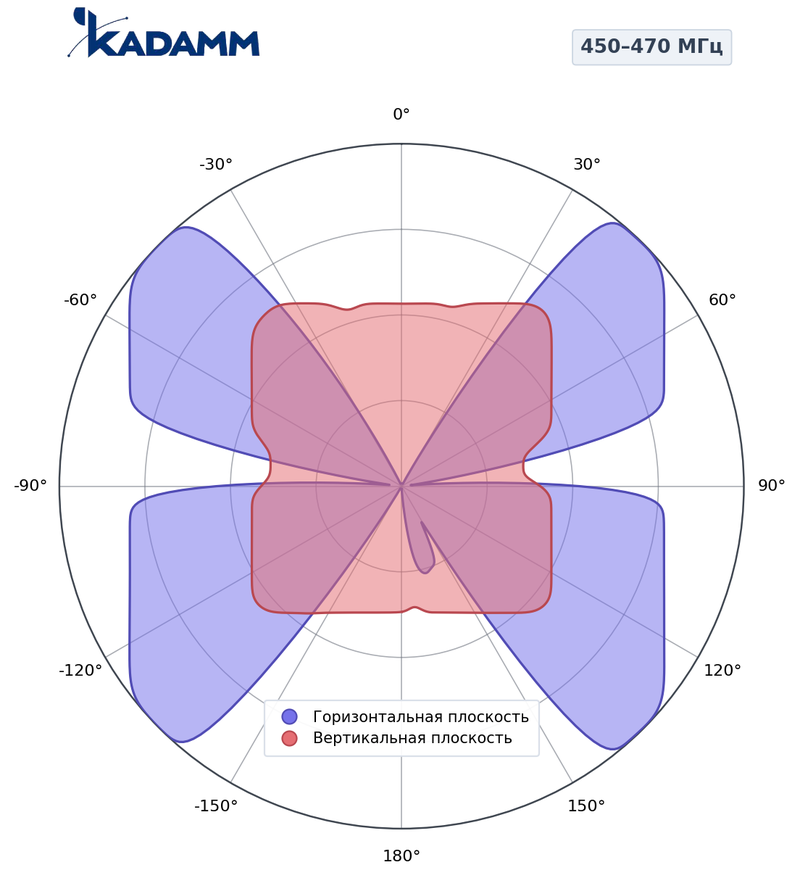

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 18 |
| Поляризация | вертикальная или горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка или другой разъём под проект (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2150 мм |
| Масса антенны | 2,1 кг |
| Крепление на трубу | Ø 40–50 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ ADY-450-470-Z15C15A | КАДАММ ADY-158-168-150B2 | КАДАММ ADY-156-166-150B7 | КАДАММ ADY-450-470-Z5C10A | КАДАММ ADY-134-173-150B |
|---|---|---|---|---|---|
| Полоса | 450–470 МГц | — | — | — | — |
| Луч по горизонтали | 38° | — | — | — | — |
| Усиление | 13 дБи | — | — | 9–13 дБи | — |
| Наклон | — | — | — | — | — |
| Страница | ← Вы здесь | Открыть | страница готовится | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Направленные антенны: Яги, логопериодические и рупорные».
Вопросы и ответы
Директорами на корреспондента; окончательно — по максимуму уровня сигнала.
Чем больше директоров, тем уже луч и выше усиление, но длиннее антенна.
Такую же, как у антенны на другом конце линии; у этой модели — вертикальная.
Для систем, чьи частоты лежат в полосе 450–470 МГц.
