Директорная антенна (Яги) UHF: полоса 400–480 МГц, усиление 11,2 дБи, луч 44°.
Описание

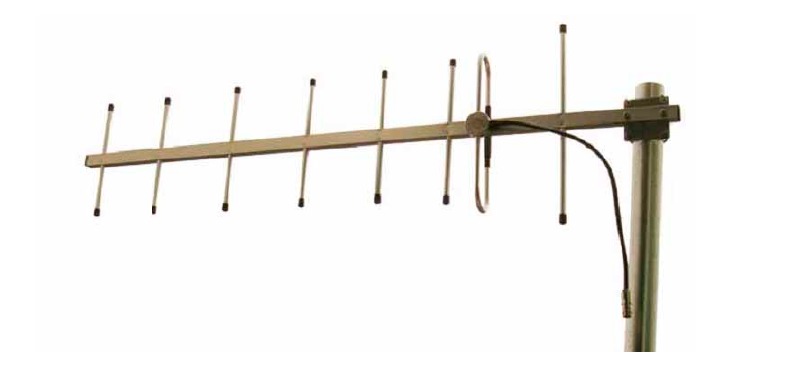

КАДАММ ADY-400-480-Z8 — антенна «волновой канал»: активный вибратор, рефлектор позади и ряд директоров впереди собраны на одной траверсе. Директоры сужают луч и направляют энергию на корреспондента, поэтому такую антенну выбирают для связи в одном направлении.
Полоса 400–480 МГц, усиление 11,2 дБи, ширина луча по азимуту 44°, разъём N, розетка или другой разъём под проект (IEC 61169-16), длина 1300 мм.
Типичные задачи — связь стационарной радиостанции с удалённым ретранслятором, покрытие дороги или посёлка в одном направлении.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.
Диаграммы направленности

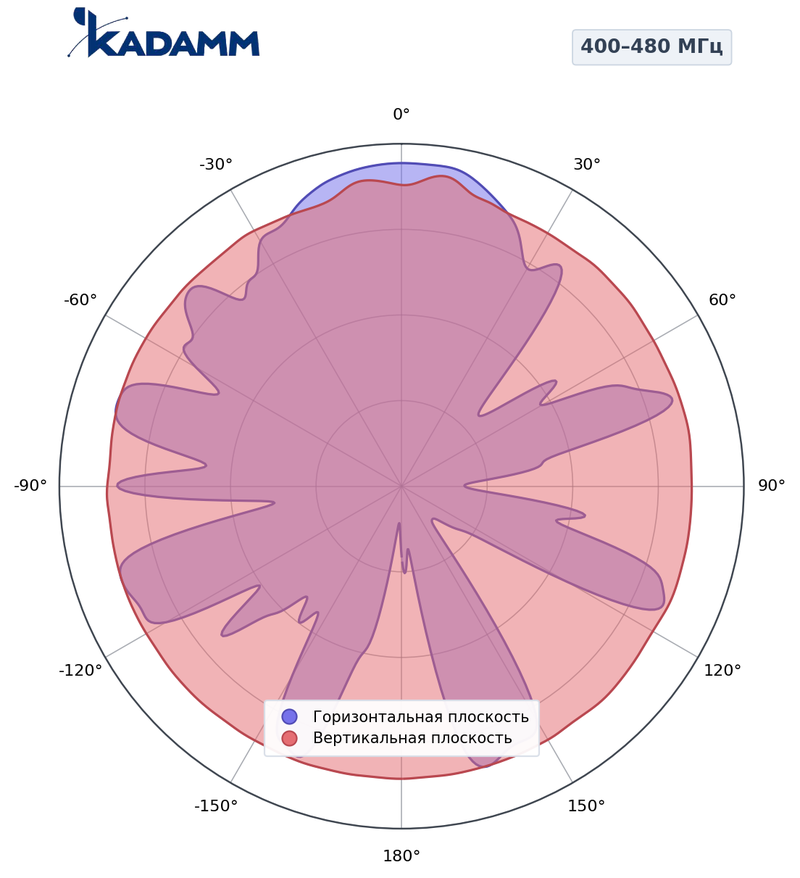

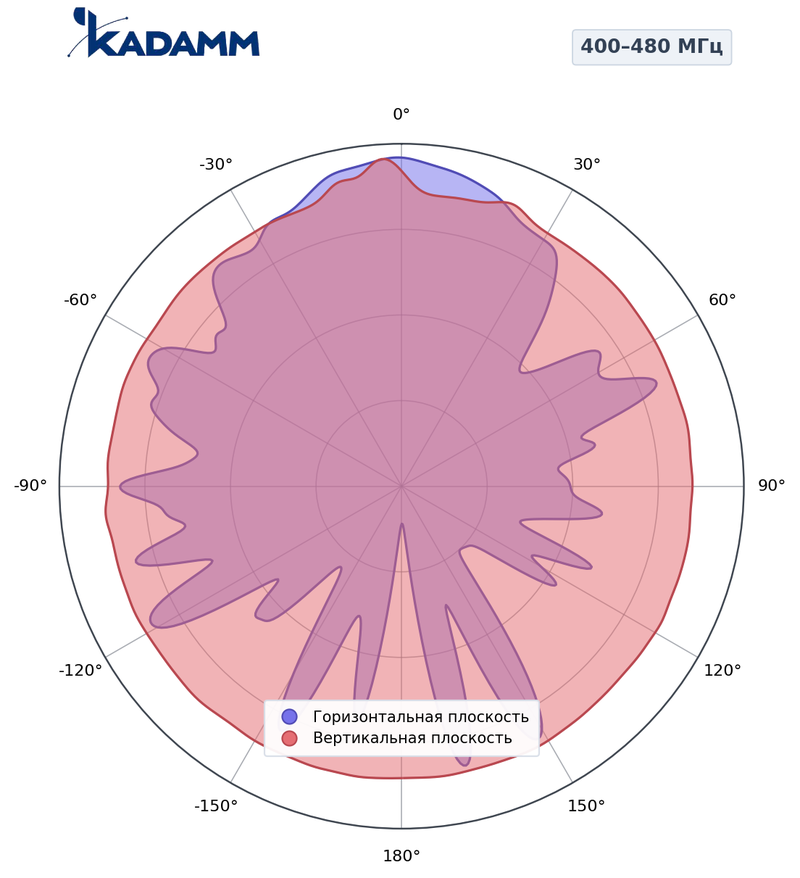

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка или другой разъём под проект (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1300 мм |
| Масса антенны | 0,9 кг |
| Крепление на трубу | Ø40–50 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
