Гибридный мост 3×3 на полосу 698–2700 МГц: объединяет передатчики одного диапазона в общий тракт с развязкой входов более 23 дБ. Соединители N, 4.3-10, 7-16.
Артикулы серии
Что это за серия

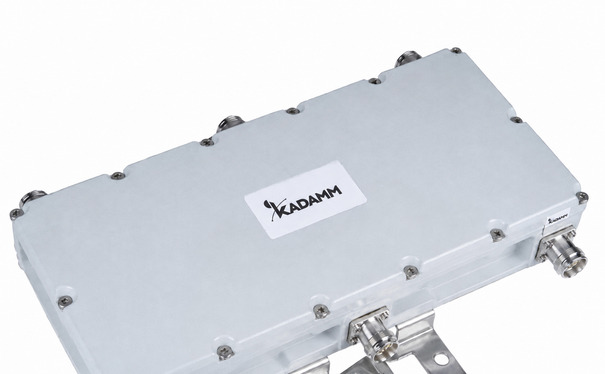

КАДАММ ГМ-3х3-698/2700 — серия гибридных комбайнеров 3×3 на полосу 698–2700 МГц. Мост складывает сигналы нескольких передатчиков одного диапазона: мощность каждого входа делится поровну между выходами, а сами входы развязаны и не нагружают друг друга. Так в один тракт DAS или на одну антенну заводят двух операторов или несколько несущих без частотного разнесения.
Плата за объединение — деление: у моста 2×2 на каждый выход приходится половина мощности входа (3 дБ), у 3×3 — треть (4,8 дБ), у 4×4 — четверть (6 дБ). Свободный выход отдают на вторую ветвь антенной сети или закрывают согласованной нагрузкой.
В серии 3 исполнения с соединителями N, 4.3-10, 7-16. Габариты 315×147×50 мм, монтаж настенный, кронштейн, рабочая температура −40…+65 °C, защита IP65.
Особенности серии
Технические характеристики
| Параметр | КАДАММ ГМ-3х3-698/2700 |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Конфигурация | 3 входа / 3 выхода |
| Деление мощности | 4,8 дБ |
| Вносимые потери | 5,1±0,8 дБ |
| Развязка входов | более 23 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Мощность ср. / пик. | 300 Вт (N), 300 Вт (4.3-10), 500 Вт (7-16) |
| Волновое сопротивление | 50 Ом |
| Габариты | 315×147×50 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | тип N — тип III по ГОСТ РВ 51914-2002, ГОСТ 13317-89 (МЭК 169-16 / IEC 61169-16); 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Гибридные комбайнеры KADAMM 3×3
| Параметр | ГМ-3х3-550/4200 | ГМ-3х3-698/2700 |
|---|---|---|
| Полоса | 550–4200 МГц | 698–2700 МГц |
| Назначение | три входа, до 4,2 ГГц | три входа, сотовые до 2,7 ГГц |
| Страница серии | Открыть | ← Вы здесь |
Все конфигурации и подбор по задаче — в разделе «Гибридные комбайнеры».
Вопросы и ответы
Частотный комбайнер объединяет разные диапазоны почти без потерь, но не складывает два сигнала одной полосы. Гибридный мост складывает сигналы любой частоты в пределах своей полосы, но делит мощность: 3 дБ у 2×2, 6 дБ у 4×4.
Отдать на вторую ветвь антенной сети или закрыть согласованной нагрузкой 50 Ом с запасом по мощности: на свободный выход приходится половина мощности входов.
Когда нужно сложить четыре передатчика или раздать их на четыре ветви: мост 4×4 в одном корпусе заменяет каскад мостов 2×2 и даёт одинаковое деление по всем выходам.
Соединители N, 4.3-10, 7-16, розетка.
По паспорту: защита IP65, рабочая температура −40…+65 °C.
