Ортомодовый преобразователь для радиорелейных антенн: две поляризации одной антенны на два порта, 5,9–86 ГГц.
Описание

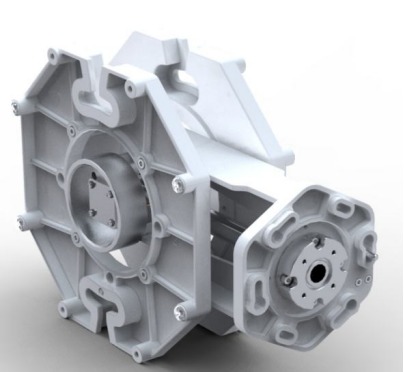

КАДАММ OMT разделяет вертикальную и горизонтальную поляризации одной зеркальной антенны на два отдельных порта. К ним подключают два радиоблока, и линия передаёт два потока на одной антенне.
Поляризационная развязка ≥35 дБ, вносимые потери 0,3–1,5 дБ, КСВН ≤1,3. Исполнения Direct / Split: Direct-mount — радиоблоки ставятся прямо на преобразователь, Split-mount — подключаются через волновод. Масса ≤3,0 / ≤0,6 кг.
Типоразмер и фланец подбираем под диаметр антенны и модель радиоблока.
Особенности
Электрические характеристики
| Параметр | 6W | 7W | 10W / 11G | 13G / 15G / 18G | 23G | 26G / 28G | 32G / 38G | 42G | 80G |
|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот, ГГц | 5,9–7,1 | 7,1–8,5 | 10,1–11,7 | 12,75–19,7 | 21,2–23,6 | 24,25–29,5 | 31,8–40 | 40,5–43,5 | 71–85 |
| Split-mount (S), не более | — | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | — | — |
| Direct-mount (D), не более | 0,4 | 0,4 | 0,4 | 0,4–0,6 | 0,6 | 0,8 | 1,0 | 1,0 | 1,5 |
| Интерфейс ODU (IEC 60153) | R70 | R84 | R100 | R120 / R140 / R220 | R220 | R320 | R320 | R400 | R740 |
| Параметр | Значение |
|---|---|
| Поляризационная развязка, дБ | ≥35 (80G: ≥30) |
| КСВН | ≤1,3 типично (80G: ≤1,5) |
| Антенный интерфейс | Интерфейс антенн KADAMM или заказной |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Материал | Алюминиевый сплав |
| Direct-mount: размеры | 349 × 110 × 258 мм |
| Direct-mount: масса брутто / нетто | ≤4,0 / ≤3,0 кг |
| Direct-mount: упаковка | 410 × 170 × 320 мм |
| Split-mount: размеры | 84 × 84 × 49 мм |
| Split-mount: масса брутто / нетто | ≤1,0 / ≤0,6 кг |
| Split-mount: упаковка | 114 × 114 × 80 мм |
| Рабочая температура | −40…+60 °C |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
