Параболические антенны РРЛ диаметром 0,6 м для связи между двумя точками: 32 исполнения на частоты 7,125–86 ГГц. Варианты отличаются полосой, количеством поляризаций и классом по ETSI.
О серии
В серию MW06 входят 32 варианта одной антенны: общий отражатель 0,6 м, один кронштейн, одинаковая механика. Меняются только рабочая полоса, количество поляризаций и класс огибающей диаграммы по стандарту ETSI EN 302 217-4. Серия рассчитана на трассы средней длины и подключение базовых станций к транспортной сети.
С ростом частоты тот же отражатель даёт больше усиления: на самых низких частотах серии — 30,7 дБи, на самых высоких — 49,1 дБи в середине полосы. Луч на уровне половинной мощности при этом сужается с 4,7° до 0,5°, и антенну верхних полос наводят точнее.
Двухполяризационных вариантов 11: два порта, вертикальный и горизонтальный, с развязкой 35 дБ. Одна антенна несёт сразу два независимых канала или пару с подавлением перекрёстных помех. Вариантов класса 4 — 7: боковые лепестки у них ниже, а защитное действие выше, поэтому их берут для узлов, где сходится много трасс.
Конструкция
Таблица вариантов
| Артикул | Полоса, ГГц | Поляризации | Класс ETSI | Усиление в начале / середине / конце полосы, дБи | Луч | XPD, дБ | КЗД, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| КАДАММ MW06U7WD | 7,125–8,5 | V + H | 3 | 29,2 / 30,7 / 31,8 | 4,7° | 30 | 57 | 1,3 |
| КАДАММ MW06U7WS | 7,125–8,5 | одна | 3 | 29,6 / 31,1 / 32,2 | 4,7° | 30 | 57 | 1,3 |
| КАДАММ MW06U10WD | 10,125–11,7 | V + H | 3 | 33,4 / 34,1 / 34,8 | 3,3° | 30 | 61 | 1,3 |
| КАДАММ MW06U10WS | 10,125–11,7 | одна | 3 | 33,8 / 34,5 / 35,2 | 3,3° | 30 | 61 | 1,3 |
| КАДАММ MW06U11D | 10,7–11,7 | V + H | 3 | 33,4 / 34,1 / 34,8 | 3,3° | 30 | 61 | 1,3 |
| КАДАММ MW06U11S | 10,7–11,7 | одна | 3 | 33,8 / 34,5 / 35,2 | 3,3° | 30 | 61 | 1,3 |
| КАДАММ MW06U13D | 12,75–13,25 | V + H | 3 | 35,4 / 35,6 / 35,8 | 2,7° | 30 | 62 | 1,3 |
| КАДАММ MW06U13S | 12,75–13,25 | одна | 3 | 35,8 / 36 / 36,2 | 2,7° | 30 | 62 | 1,3 |
| КАДАММ MW06U15D | 14,4–15,35 | V + H | 3 | 36,1 / 36,4 / 36,8 | 2,5° | 30 | 65 | 1,3 |
| КАДАММ MW06U15S | 14,4–15,35 | одна | 3 | 36,5 / 36,8 / 37,2 | 2,5° | 30 | 65 | 1,3 |
| КАДАММ MW06E15S | 14,4–15,35 | одна | 4 | 36,5 / 36,8 / 37,2 | 2,2° | 30 | 68 | 1,3 |
| КАДАММ MW06U18D | 17,7–19,7 | V + H | 3 | 37,8 / 38,3 / 38,5 | 2,1° | 30 | 67 | 1,3 |
| КАДАММ MW06U18S | 17,7–19,7 | одна | 3 | 38,4 / 38,9 / 39,1 | 2,1° | 30 | 67 | 1,3 |
| КАДАММ MW06E18S | 17,7–19,7 | одна | 4 | 38,4 / 38,9 / 39,1 | 2,1° | 30 | 70 | 1,3 |
| КАДАММ MW06U23D | 21,2–23,6 | V + H | 3 | 39,4 / 39,9 / 40,4 | 1,7° | 30 | 65 | 1,3 |
| КАДАММ MW06U23S | 21,2–23,6 | одна | 3 | 40 / 40,5 / 41 | 1,7° | 30 | 65 | 1,3 |
| КАДАММ MW06E23S | 21,2–23,6 | одна | 4 | 40 / 40,5 / 41 | 1,7° | 30 | 71 | 1,3 |
| КАДАММ MW06U26D | 24,25–26,5 | V + H | 3 | 40,3 / 40,8 / 41,3 | 1,5° | 30 | 68 | 1,3 |
| КАДАММ MW06U26S | 24,25–26,5 | одна | 3 | 41,1 / 41,6 / 42,1 | 1,5° | 30 | 68 | 1,3 |
| КАДАММ MW06E26S | 24,25–26,5 | одна | 4 | 41,1 / 41,6 / 42,1 | 1,5° | 30 | 74 | 1,3 |
| КАДАММ MW06U28D | 27,5–29,5 | V + H | 3 | 41,5 / 41,8 / 42,2 | 1,2° | 30 | 68 | 1,3 |
| КАДАММ MW06U28S | 27,5–29,5 | одна | 3 | 42,3 / 42,6 / 43 | 1,2° | 30 | 68 | 1,3 |
| КАДАММ MW06E28S | 27,5–29,5 | одна | 4 | 42,3 / 42,6 / 43 | 1,2° | 30 | 76 | 1,3 |
| КАДАММ MW06U32D | 31,8–33,4 | V + H | 3 | 42,2 / 42,5 / 42,8 | 1° | 30 | 61 | 1,3 |
| КАДАММ MW06U32S | 31,8–33,4 | одна | 3 | 43,2 / 43,5 / 43,8 | 1° | 30 | 61 | 1,3 |
| КАДАММ MW06E32S | 31,8–33,4 | одна | 4 | 43,2 / 43,5 / 43,8 | 1° | 30 | 71 | 1,3 |
| КАДАММ MW06U38D | 37–40 | V + H | 3 | 43,6 / 44,2 / 44,8 | 0,9° | 30 | 64 | 1,3 |
| КАДАММ MW06U38S | 37–40 | одна | 3 | 44,6 / 45,2 / 45,8 | 0,9° | 30 | 64 | 1,3 |
| КАДАММ MW06E38S | 37–40 | одна | 4 | 44,6 / 45,2 / 45,8 | 0,9° | 30 | 72 | 1,3 |
| КАДАММ MW06U42S | 40,5–43,5 | одна | 3 | 45,7 / 46 / 46,3 | 0,8° | 30 | 65 | 1,3 |
| КАДАММ MW06U60S | 57–66 | одна | 3 | 46,6 / 47 / 47,1 | 0,5° | 30 | 64 | 1,5 |
| КАДАММ MW06U80S | 71–86 | одна | 3 | 48,6 / 49,1 / 49,6 | 0,5° | 27 | 67 | 1,5 |
Три значения усиления относятся к началу, середине и концу полосы конкретного варианта. В запросе укажите артикул из первого столбца.
Параметры
Радиочасть
| Параметр | Значение |
|---|---|
| Тип антенны | зеркальная (параболическая) с радомом |
| Диаметр отражателя | 0,6 м |
| Частоты вариантов | 7,125–86 ГГц |
| Поляризации | одна либо две |
| Класс по ETSI EN 302 217-4 | 3, 4 |
| Развязка портов V и H | 35 дБ |
Конструкция и эксплуатация
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±15° |
| Регулировка по углу места | грубо ±25°, точно ±15° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 70 м/с |
| Рабочая скорость ветра | 56 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 1218 Н |
| Боковая сила при предельном ветре | 601 Н |
| Крутящий момент при предельном ветре | 505 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 675 / B 382.5 / C 271 / D 89 / E 210 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Значения для вашей конфигурации подтверждаем при подборе, по остальным вопросам уточняйте у менеджера.
Подбор
- Полоса — по радиоблоку и разрешённым частотам: рабочие каналы трассы должны лежать внутри неё.
- Поляризации: одна — один канал; две — вдвое больше ёмкости или резерв по второй поляризации. Двум радиоблокам на одной антенне понадобится поляризационный разделитель.
- Класс диаграммы: 4 — для узлов, где сходится много трасс; 3 — во всех остальных случаях.
- Диаметр — по энергетике пролёта: не хватает запаса — переходите на соседнюю серию с отражателем побольше.
Рядом в каталоге
Частые вопросы
Серия — один отражатель и одна механика в нескольких вариантах. Вариант определяет полосу, поляризации и класс; его артикул — в таблице.
За буквами MW идёт диаметр (06 — это 0,6 м), потом класс: U — третий, E — четвёртый, дальше полоса, буква W у широкополосных и число поляризаций: S — одна, D — две.
Усиление меняется внутри полосы. Для расчёта пролёта берут значение, ближайшее к частоте вашего канала.

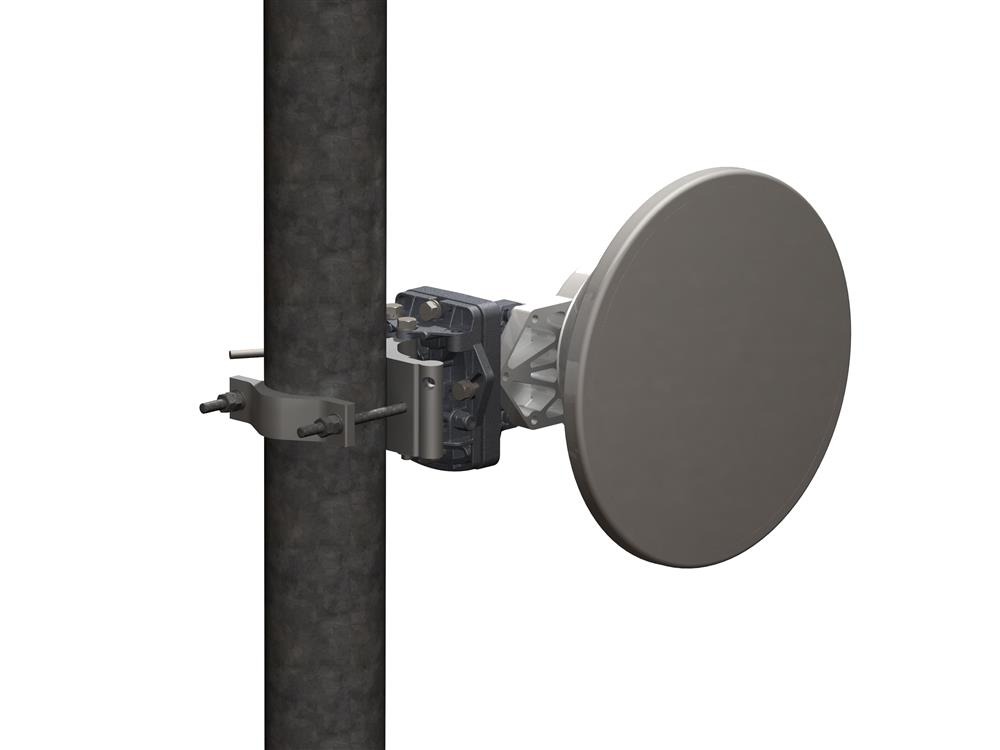

Антенна с радомом и кронштейн с двумя ступенями регулировки. Интерфейс под конкретный радиоблок согласуем при запросе.
Да: в энергетике складываются усиления обеих антенн, а полоса и поляризации должны совпадать.
