Коаксиальные согласованные нагрузки 50 Ом на полосу DC–4000 МГц: мощности 5, 25, 50, 100, 200 Вт, соединители N, 4.3-10, 7-16. Закрывают свободные порты делителей, ответвителей и мостов, при настройке передатчика заменяют антенну.
Артикулы серии
Что это за серия

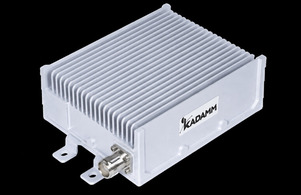

КАДАММ НСП-4000 — серия коаксиальных согласованных нагрузок 50 Ом на полосу DC–4000 МГц. Нагрузка поглощает поданную на неё мощность и отдаёт её теплом через корпус, почти ничего не отражая обратно в линию. Поэтому её ставят на порт, к которому не подключена антенна: свободный выход делителя, отвод ответвителя, развязанный порт моста.
Интермодуляция у серии нормирована: PIM3 ≤−160 dBc. Такую нагрузку можно ставить в общий тракт нескольких операторов — от двух мощных несущих она не создаёт паразитных продуктов, которые попадали бы в полосу приёма.
В серии 31 исполнений: мощности 5, 25, 50, 100, 200 Вт, соединители N, 4.3-10 и 7-16 в вариантах вилка и розетка. Корпус растёт с мощностью: Ø50×80 мм (5 Вт), 176×145×47,5 мм (25 Вт), 176×145×67 мм (50 и 100 Вт), 176×176×98 мм (200 Вт). Монтаж — на порт / настенный.
Особенности серии
Технические характеристики
| Параметр | КАДАММ НСП-4000 |
|---|---|
| Полоса частот | DC–4000 МГц |
| Мощности в серии | 5, 25, 50, 100, 200 Вт |
| Возвратные потери | ≥18 дБ (5 Вт), ≥19 дБ (25–200 Вт) |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Соединители | N / 4.3-10 / 7-16, розетка и вилка |
| Корпуса | Ø50×80 мм (5 Вт), 176×145×47,5 мм (25 Вт), 176×145×67 мм (50 и 100 Вт), 176×176×98 мм (200 Вт) |
| Монтаж | на порт / настенный |
| Температура эксплуатации | −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт) |
| Исполнение | IP65 |
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная Low-PIM |
| Классификация | подгруппа Э, вид Э9 «Нагрузки» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | тип N — тип III по ГОСТ РВ 51914-2002, ГОСТ 13317-89 (МЭК 169-16 / IEC 61169-16); 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Все согласованные нагрузки KADAMM
| Параметр | НС-4000 | НС-6000 | НСП-4000 | НСП-6000 | НС-DC/3000 | НС-790/2700 | НС-790/3800 |
|---|---|---|---|---|---|---|---|
| Полоса | DC–4000 МГц | DC–6000 МГц | DC–4000 МГц | DC–6000 МГц | DC–3000 МГц | 790–2700 МГц | 790–3800 МГц |
| Мощности | 2–200 Вт | 2–200 Вт | 5–200 Вт | 5–200 Вт | 2–50 Вт | 5–200 Вт | 5–200 Вт |
| Назначение | служебные порты и стенды, до 4 ГГц | служебные порты и стенды, до 6 ГГц | общие тракты операторов, до 4 ГГц | общие тракты операторов, до 6 ГГц | малые мощности 2 и 50 Вт, 4.3-10 | сотовые до 2,7 ГГц, 4.3-10 | сотовые и 5G до 3,8 ГГц, 4.3-10 |
| Страница серии | Открыть | Открыть | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Подбор серии по задаче — в разделе «Согласованные нагрузки 50 Ом».
Вопросы и ответы
С запасом к мощности, которая реально придёт на порт. На свободном выходе делителя это мощность на этом выходе, при настройке передатчика — вся его выходная мощность.
Нет, это одно изделие в двух задачах. На свободном порту тракта его называют нагрузкой или терминатором, на выходе передатчика при настройке — эквивалентом антенны.
Нельзя: открытый порт отражает мощность обратно, портит КСВН всей ветви и нагружает усилитель отражённой волной.
N, 4.3-10 и 7-16, каждый в вариантах вилка и розетка — под ответный порт.
По паспорту: защита IP65, рабочая температура −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт).
