Промышленный телефон редко выходит из строя целиком. Обычно ломается один узел: разбита клавиатура, оторвана трубка, перетёрт шнур или залип рычаг подвески. Корпус, плата и линия при этом исправны, и менять весь аппарат не нужно — достаточно поставить новый номеронабиратель или трубку. Разберём, что меняется отдельно, чем отличаются панели в каталоге и как подобрать запчасть под конкретный аппарат.
Что в промышленном телефоне меняется отдельно
| Узел | Типичный отказ | Признак | Что заказывать |
|---|---|---|---|
| Номеронабиратель | Разбиты или продавлены клавиши, залита панель | Часть цифр не набирается или клавиши западают | Кнопочную панель на замену |
| Трубка | Разбита, залита, оторвана вместе со шнуром | Нет звука, хрипы, видимые повреждения | Трубку нужного типоразмера |
| Шнур трубки | Перетёрт, оборван внутри бронерукава | Связь пропадает при движении трубки | Трубку в сборе со шнуром |
| Рычаг подвески | Сломан или залип механизм | Аппарат «занят», вызовы не проходят, хотя трубка на месте | Рычаг подвески |
Замена узла возвращает точку связи в строй за несколько минут и стоит малой доли от нового аппарата. Для объектов с парком телефонов имеет смысл держать ремонтный запас: одну-две панели и трубки на десяток аппаратов.
Когда меняют номеронабиратель
Клавиатура — самый нагруженный узел телефона общего пользования: по ней бьют, её заливают, в неё попадают пыль и реагенты. Отказ обычно частичный — «не набирается семёрка», «клавиша западает», — и именно поэтому его долго терпят, хотя аппарат уже не выполняет свою задачу.
Второй случай — доукомплектование. Аппарат прямой связи без номеронабирателя иногда нужно превратить в полноценный телефон с набором номера: в корпус ставят кнопочную панель подходящего типоразмера. Обратная задача — убрать набор совсем — решается не панелью, а выбором аппарата: об этом есть статья про аппараты прямой связи и ЦБ.
Три панели в каталоге и чем они отличаются
Различия между панелями видны на фотографиях: число клавиш, профиль кнопок и способ крепления. Ниже — то, что реально различается.
Это всё, что известно достоверно. В карточках номеронабирателей не указаны ни посадочные размеры, ни тип разъёма, ни степень защиты — только класс исполнения. Поэтому выбирать панель «по каталогу» нельзя: её подбирают под конкретный аппарат.
Как подобрать панель под свой аппарат
Панель должна совпасть по трём вещам: вырез в корпусе, крепление и разъём шлейфа. Ни одно из этого нельзя определить по названию модели, поэтому подбор идёт от аппарата.
| Что прислать | Зачем |
|---|---|
| Модель аппарата (например, ТЛ4030 или ТЛ1116) | По ней видно, какая панель стояла штатно |
| Фотографию панели с лицевой стороны | Число и расположение клавиш |
| Фотографию выреза и крепления изнутри | Скобы, стойки или винты по периметру |
| Фотографию разъёма шлейфа | Тип и число контактов |
Если аппарат куплен у нас, достаточно назвать модель и примерный год поставки — подберём совместимую позицию по документации. Если аппарат чужой, решают фотографии.

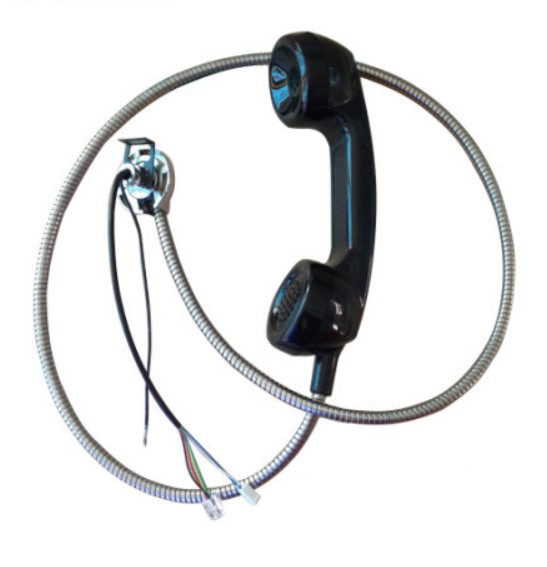

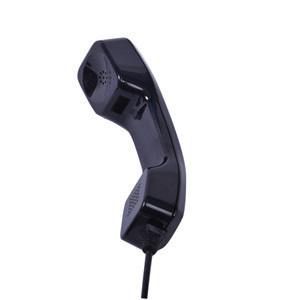

Трубка и шнур
Трубку на объектах общего пользования разбивают, роняют и отрывают вместе со шнуром. Антивандальное исполнение в армированном корпусе живёт дольше, но остаётся расходником.
Отдельно менять сам шнур обычно не имеет смысла: в промышленных трубках он идёт в сборе, а разъём и длина различаются по линейкам. Поэтому трубку заказывают целиком.
Рычаг подвески: когда «телефон занят»
Рычаг ломается реже, но его отказ коварнее. Аппарат внешне цел, трубка на месте, а линия не отбивается: телефон остаётся «занят», и вызовы не проходят. Если жалоба звучит как «телефон не отвечает, хотя всё на месте» — проверяют именно рычаг.

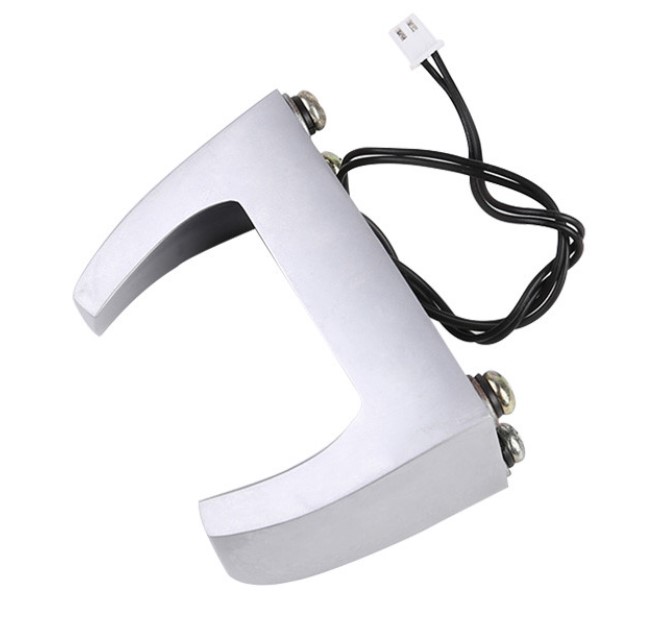

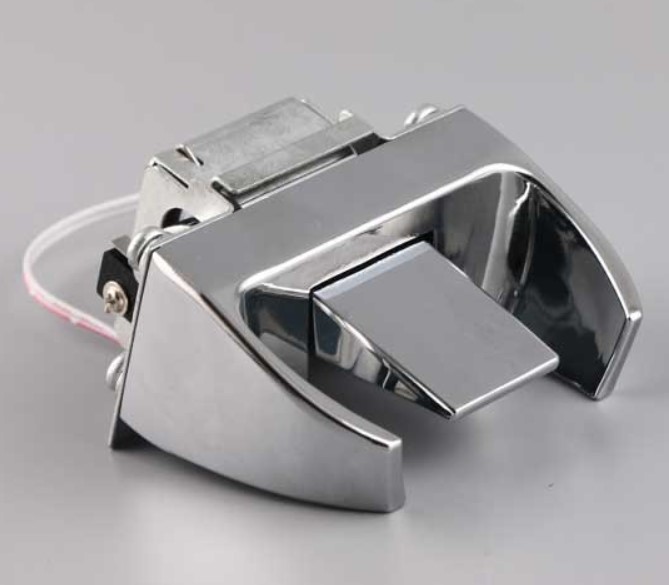

В каталоге два рычага подвески со степенью защиты IP62: THSC061 и THSC131, разных типоразмеров. Меняются без вскрытия платы.
Полезно знать: в антивандальных аппаратах KADAMM механического рычага часто нет вовсе — вместо него стоит магнитогерконовый датчик (ТЛ5101, ТЛ5103, ТЛ4045, ТЛ1051, ТЛ3051, ТЛ3823). Ломаться там нечему, и запчасть не потребуется. Подробнее — в статье про антивандальные телефоны.
Замена своими силами
Панель крепится винтами изнутри корпуса и подключается шлейфом к плате: нужны отвёртка и аккуратность. Главное при сборке — уплотнитель по периметру: именно от него зависит, останется ли корпус защищённым от воды.
Повреждённый или смещённый уплотнитель — самая частая причина того, что аппарат после ремонта заливает. Если уплотнитель порван, его меняют вместе с панелью; затяжку винтов делают равномерно по периметру, без перекоса.
Работу в перчатках металлические клавиши переносят нормально — это одно из отличий промышленной панели от офисной мембранной.
Чего нет в карточках — говорим прямо
| Что обычно спрашивают | Есть ли в каталоге |
|---|---|
| Посадочные размеры панели, мм | Нет — определяем по аппарату или фото выреза |
| Тип и число контактов разъёма | Нет — нужна фотография шлейфа |
| Степень защиты самой панели | Нет — указан только класс исполнения |
| Совместимость с конкретной моделью | Подтверждаем по запросу, автоматического подбора нет |

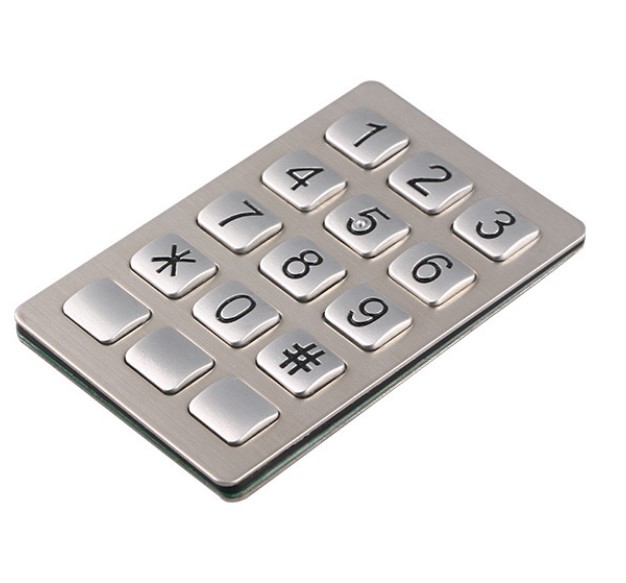

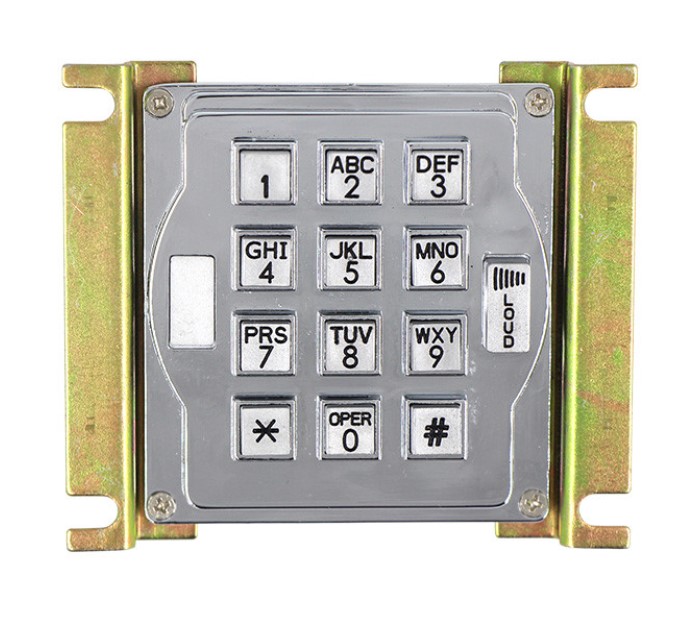

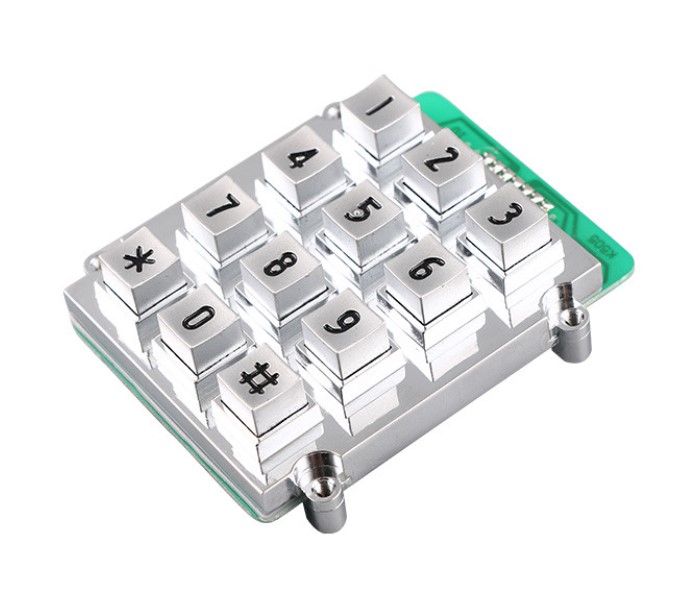

| Число клавиш | По фотографиям: 12 + LOUD у TKB5171, 12 у TKB5181, 15 у TKB5291 |
Мы предпочитаем сказать это честно, а не обещать «универсальную совместимость». Одна фотография выреза решает вопрос быстрее, чем таблица подбора.
Чек-лист перед заказом запчасти
| Что уточнить | Зачем |
|---|---|
| Модель аппарата и год поставки | Определяет штатную панель и трубку |
| Что именно отказало | Панель, трубка, шнур или рычаг — узлы меняются отдельно |
| Фотография выреза и крепления | Скобы, стойки или винты по периметру |
| Фотография разъёма шлейфа | Тип и число контактов |
| Сколько аппаратов на объекте | Имеет ли смысл ремонтный запас |
| Состояние уплотнителя | Менять ли его вместе с панелью |

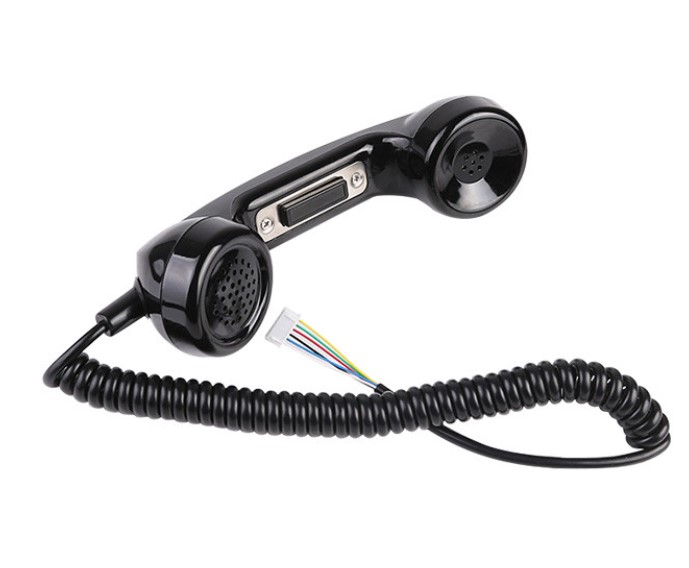

| Нужна ли трубка с PTT | Полудуплекс для шумных участков — отдельная позиция |
Вопрос — ответ
Смежные разделы и материалы
Если запчасть нужна не на ремонт, а на замену аппарата целиком, пригодятся руководства: как выбрать промышленный телефонный аппарат, антивандальный телефон и переговорное устройство.
Назовите модель аппарата и пришлите фотографию выреза с креплением и разъёмом — подберём совместимую панель, трубку или рычаг. Если позиции нет в наличии, скажем сразу.
