Как это работает
Передаточное окно — это камера с двумя дверями, встроенная между помещениями. Блокировка не даёт открыть обе двери одновременно: пока одна открыта, вторая заперта. Так между зонами не возникает сквозного потока воздуха, а разница давлений сохраняется. Смотровое окно позволяет видеть содержимое, не открывая камеру.
Главный элемент — блокировка, а не фильтр. Даже простое пассивное окно сохраняет режим чистой зоны, если двери никогда не открыты одновременно.
Четыре исполнения передаточных окон и чем они отличаются.
Пассивное окно
Внутри камеры нет вентиляции: это просто шлюз с блокировкой, смотровым окном и корпусом из нержавеющей стали. Предмет передают быстро, воздух в камере — тот, что был при последнем открывании. Такое окно подходит для передачи расходников, инструмента и упаковок между зонами, когда предметы не задерживаются в камере.
Активное окно
В активном окне постоянно идёт нисходящий ламинарный поток через HEPA-фильтр, скорость потока 0.36–0.54 м/с, внутри поддерживается 5-й класс чистоты. Материалы могут ждать передачи сколько нужно, не набирая частиц. Встроенная УФ-лампа позволяет периодически обеззараживать камеру. Такое окно берут, когда предметы лежат подолгу или идут в зону более высокого класса.
Исполнения с дополнительной обработкой
Что выбрать
| Ситуация | Исполнение |
|---|---|
| Передача расходников между рабочими зонами | пассивное окно |
| Нужно снизить загрязнение на упаковке | окно с УФ-лампой |
| Материалы лежат в камере подолгу | активное окно с ламинарным потоком |
| Грузы приходят со склада запылёнными | окно с воздушным душем |
| Стерильное производство инъекционных препаратов | ламинарное окно класса А |
Что учесть при монтаже
- Сторона, с которой чаще забирают материал, должна быть удобной для оператора в перчатках.
- Размер камеры выбирают по самому крупному предмету вместе с упаковкой.
- Окну с воздушным душем нужно трёхфазное питание 380 В.
- Для окна класса А предусматривают доступ к дифманометру и месту замены фильтра.
Передаточные боксы KADAMM
| Размеры | 500–700 мм |
| Корпус | сталь 304 |
Особенности
- Пассивный
- Блокировка дверей
- 3 размера
| Поток | 0.36–0.54 м/с |
| Фильтр | HEPA |
Особенности
- Активный
- УФ-лампа 8 Вт
- 5-й класс в камере

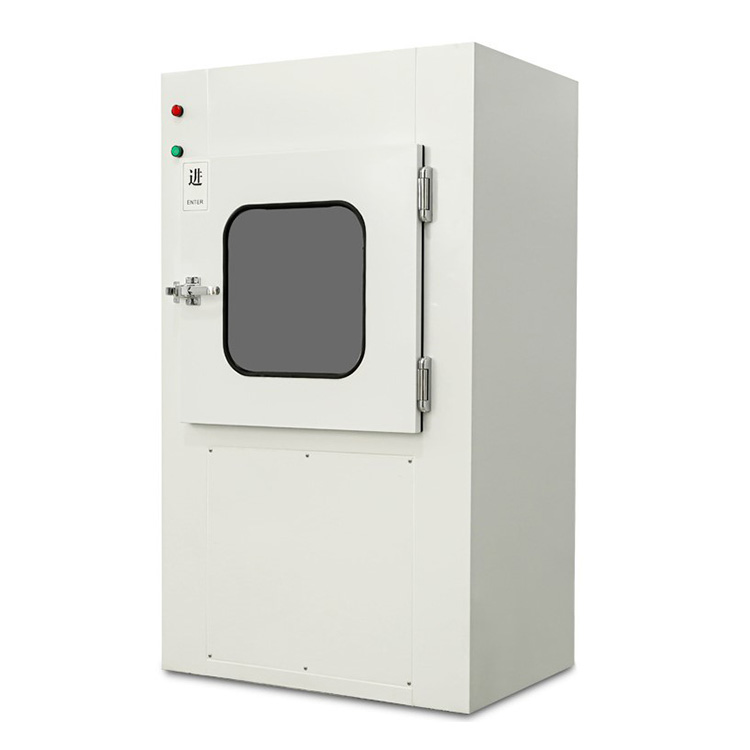

| Скорость струй | 10–22 м/с |
| Питание | 380 В |
Особенности
- Воздушный душ
- Таймер обдува
- Камера 600 мм

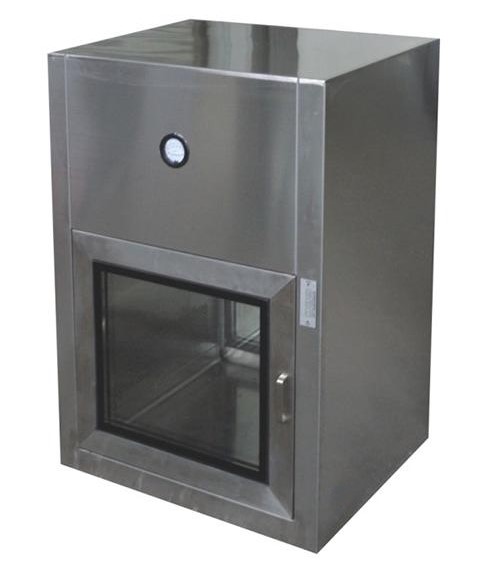

| Фильтр | HEPA H14 |
| Поток | 0.35–0.55 м/с |
Особенности
- Класс А
- Дифманометр
- Таймер продувки
