Принцип работы
Вентилятор создаёт в шкафу разрежение. Воздух помещения входит через рабочий проём под стеклом, проходит над столешницей, подхватывает пары и уходит через щели задней стенки вверх — к вентилятору и дальше в вентиляцию или на фильтр. Пока скорость воздуха в проёме достаточна, пары не могут выйти навстречу потоку.
Устройство шкафа с отводом: воздух помещения входит через проём и уходит через щели задней стенки.
Корпус
Корпус образует замкнутую рабочую зону с одним открытым проёмом спереди. У стальных шкафов это холоднокатаный лист толщиной около 1 мм с порошковым покрытием, у кислотостойких — сварной полипропилен 8 мм. Напольные шкафы стоят на подставке или тумбе, где хранят принадлежности, настольные ставят на лабораторный стол.
Фронтальное стекло
Подвижное стекло регулирует размер проёма и закрывает лицо оператора. Его делают из закалённого стекла или акрила, с противовесом для ручного подъёма или на электроприводе. Чем ниже опущено стекло, тем меньше проём и тем выше в нём скорость воздуха. Некоторые серии имеют реверсивное или складное окно — так удобнее заносить крупные приборы и мыть рабочую зону.
Задняя стенка-дефлектор
Это главный узел, который отличает вытяжной шкаф от ящика с вентилятором. Задняя стенка стоит с зазором от корпуса и имеет щели сверху, в середине и у столешницы. Через верхние щели уходят лёгкие горячие пары, через нижние — тяжёлые, стелющиеся по столу. Благодаря этому воздух забирается равномерно по всей высоте, без застойных зон.
Вентилятор и отвод воздуха
Столешница
Рабочая поверхность принимает на себя проливы и горячую посуду. Чаще всего это фенольный компаунд-ламинат — он стоек к растворителям, разбавленным кислотам и щелочам. Для концентрированных кислот и нагрева ставят эпоксидную смолу или керамику, в настольных моделях встречается нержавеющая сталь. По краю делают бортик, чтобы пролив не уходил на пол.
Свет, управление и защита
- Светодиодные лампы в верхнем коробе, отделённые от рабочей зоны.
- Панель управления: включение вентилятора и света, регулировка скорости, у ряда серий — сенсорный экран.
- Сигнализация о низком потоке, открытом стекле, ресурсе фильтра.
- Влагозащищённые розетки внутри рабочей зоны.
- Краны воды и газа, раковина — по заказу.
- УФ-лампа с таймером для обеззараживания рабочей зоны — в части серий.
Скорость в проёме — главный параметр шкафа. Её регулируют на панели, контролируют сигнализацией и замеряют при проверке. У шкафов KADAMM диапазон — 0,3–0,8 м/с.

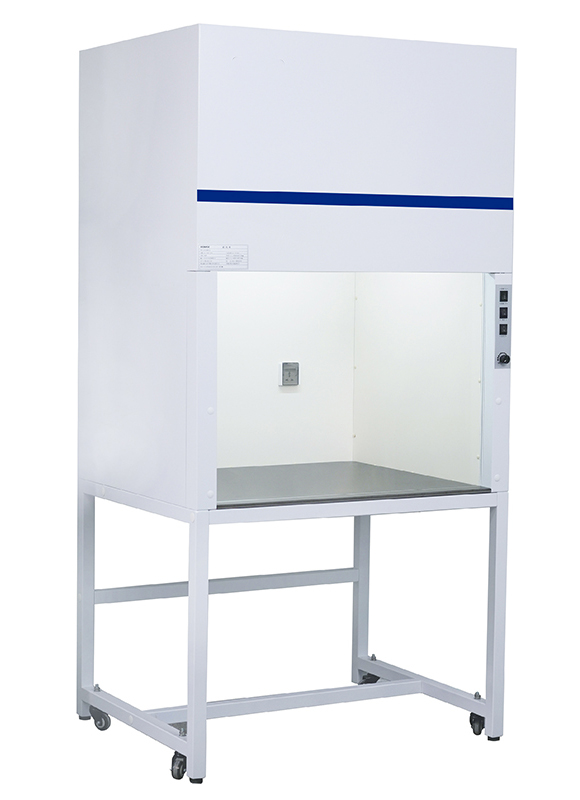

Вытяжные шкафы KADAMM
| Стекло | электропривод |
| Вентилятор | осевой, ПП |
Особенности
- Отвод в вентиляцию
- Шум ≤65 дБ(А)
- 6 артикулов
| Поток | 9 ступеней |
| Компенсация | воздухозаборник |
Особенности
- Стекло на электроприводе
- УФ-обработка
- 12 моделей
| Корпус | полипропилен 8 мм |
| Вентилятор | центробежный, ПП |
Особенности
- Для кислот
- Проём 740 мм
- 4 артикула
| Фильтр | уголь или HEPA |
| Окно | реверсивное |
Особенности
- Без отвода
- Датчики микроклимата
- 9 артикулов
