Три системы маркировки и зачем каждая
| Система | Где встречается | Как выглядит | Задача |
|---|---|---|---|
| Знаки опасности ДОПОГ | упаковка, контейнер, транспортное средство | ромб с цветным полем, символом и номером класса внизу | показать перевозчику и спасателям вид опасности груза |
| Пиктограммы на этикетке по ГОСТ 31340 | тара с химической продукцией | белый ромб в красной рамке с чёрным символом и сигнальным словом | предупредить того, кто работает с веществом |
| Знаки безопасности по ГОСТ 12.4.026 | двери складов, шкафы, участки | жёлтый треугольник с чёрной каймой и символом | предупредить об опасности в помещении или зоне |
Классы опасности по ДОПОГ и три системы маркировки опасных веществ
Системы дополняют друг друга. Этикетка с пиктограммами остаётся на таре всегда, знак ДОПОГ обязателен при перевозке, а знак безопасности обозначает место, где вещество хранится или применяется.
Классы опасности ДОПОГ: что означает каждый знак
Правила ДОПОГ делят опасные грузы на девять классов, часть из них — на подклассы. Номер класса пишут в нижнем углу ромба. На упаковке знак обычно не меньше 100 × 100 мм.
| Класс | Что относится | Как выглядит знак |
|---|---|---|
| 1 | взрывчатые вещества и изделия | оранжевое поле, взрывающаяся бомба |
| 2.1 | легковоспламеняющиеся газы: пропан, водород, ацетилен | красное поле, пламя |
| 2.2 | невоспламеняющиеся нетоксичные газы: азот, аргон, углекислота | зелёное поле, газовый баллон |
| 2.3 | токсичные газы: хлор, аммиак | белое поле, череп и кости |
| 3 | легковоспламеняющиеся жидкости: растворители, топливо, спирты | красное поле, пламя |
| 4.1 | легковоспламеняющиеся твёрдые вещества | белое поле с красными вертикальными полосами, пламя |
| 4.2 | самовозгорающиеся вещества | верх белый, низ красный, пламя |
| 4.3 | вещества, выделяющие горючие газы при контакте с водой | синее поле, пламя |
| 5.1 | окисляющие вещества: пероксид водорода, нитраты | жёлтое поле, пламя над кругом |
| 5.2 | органические пероксиды | верх красный, низ жёлтый, пламя |
| 6.1 | токсичные вещества | белое поле, череп и кости |
| 6.2 | инфекционные вещества | белое поле, символ биологической опасности |
| 7 | радиоактивные материалы | верх жёлтый, низ белый, трилистник |
| 8 | коррозионные вещества: кислоты, щёлочи | верх белый, низ чёрный, капли разъедают руку и металл |
| 9 | прочие опасные вещества, в том числе литиевые батареи | белое поле с чёрными полосами в верхней половине |
Оранжевая табличка 400 × 300 мм на автомобиле или цистерне — отдельный элемент. В верхней строке — идентификационный номер опасности, в нижней — номер ООН вещества. Например, 33 / 1203 означает легковоспламеняющуюся жидкость, бензин.
Что означают цифры на оранжевой табличке
Верхнее число — код опасности. Первая цифра показывает основную опасность, вторая и третья — дополнительную. Удвоенная цифра означает усиленную опасность, 0 — дополнительной опасности нет. Буква X перед кодом запрещает контакт вещества с водой. Нижнее число — номер ООН, по нему вещество находят в таблице А ДОПОГ.
| Цифра | Опасность |
|---|---|
| 2 | выделение газа под давлением или в результате химической реакции |
| 3 | воспламеняемость жидкостей и газов, самонагревание |
| 4 | воспламеняемость твёрдых веществ, самонагревание |
| 5 | окисляющее действие |
| 6 | токсичность или опасность инфекции |
| 7 | радиоактивность |
| 8 | коррозионная активность |
| 9 | опасность самопроизвольной бурной реакции |
| Табличка | Груз | Как читать |
|---|---|---|
| 33 / 1203 | бензин | легковоспламеняющаяся жидкость, 3 удвоена — высокая горючесть |
| 30 / 1202 | дизельное топливо | горючая жидкость, дополнительной опасности нет |
| 336 / 1230 | метанол | легковоспламеняющаяся и токсичная жидкость |
| 23 / 1965 | пропан-бутан, сжиженный газ | газ, воспламеняющийся |
| 20 / 1066 | азот сжатый | газ без дополнительной опасности, удушающий |
| 268 / 1005 | аммиак безводный | токсичный газ с коррозионным действием |
| 80 / 1830 | серная кислота | коррозионное вещество |
| X423 / 1428 | натрий | выделяет горючий газ с водой, тушить водой нельзя |
Подклассы класса 1: что означает знак 1.4 S
Взрывчатые грузы делят на шесть подклассов по характеру опасности. На знаках 1.1, 1.2 и 1.3 изображена взрывающаяся бомба, на знаках 1.4, 1.5 и 1.6 вместо бомбы крупно написан номер подкласса. Буква после номера — группа совместимости: по ней решают, какие взрывчатые грузы можно везти вместе.
| Подкласс | Опасность |
|---|---|
| 1.1 | взрыв массой — сразу всего груза |
| 1.2 | разбрасывание осколков без взрыва массой |
| 1.3 | пожар с незначительной опасностью взрыва или разбрасывания |
| 1.4 | незначительная опасность: последствия в основном не выходят за пределы упаковки |
| 1.5 | очень нечувствительные вещества с опасностью взрыва массой |
| 1.6 | чрезвычайно нечувствительные изделия без взрыва массой |
1.4 S — самые безопасные взрывчатые грузы: при случайном срабатывании опасные эффекты остаются внутри упаковки, если она не разрушена огнём. Так маркируют, например, часть патронов и пиротехнических изделий.
Когда можно без ДОПОГ
Правила ДОПОГ разрешают перевозить небольшие количества опасных грузов без выполнения большинства требований. Для этого по пункту 1.1.3.6 считают условные единицы: количество груза транспортной категории 1 умножают на 50, категории 2 — на 3, категории 3 — на 1. Если сумма на транспортной единице не превышает 1000, основные требования не применяются. Грузы категории 4 в расчёт не входят. Транспортную категорию вещества указывают в таблице А главы 3.2 ДОПОГ.
Пиктограммы на этикетке химической продукции
На этикетке используют девять пиктограмм. Их набор совпадает с международной системой классификации химических веществ, а правила нанесения в России задаёт ГОСТ 31340-2022. Рядом с пиктограммой ставят сигнальное слово: «Опасно» — для более высокой степени опасности, «Осторожно» — для меньшей.
| Пиктограмма | Что означает |
|---|---|
| Взрывающаяся бомба | взрывчатые, самореактивные вещества, органические пероксиды |
| Пламя | горючие газы, аэрозоли, жидкости и твёрдые вещества, самонагревающиеся вещества |
| Пламя над кругом | окисляющие вещества |
| Газовый баллон | газы под давлением |
| Коррозия | разъедает металлы, вызывает ожоги кожи и тяжёлое повреждение глаз |
| Череп и скрещённые кости | острая токсичность высокой степени |
| Восклицательный знак | раздражение кожи и глаз, острая токсичность меньшей степени |
| Опасность для здоровья (силуэт человека) | канцерогены, мутагены, опасность при вдыхании, сенсибилизация дыхательных путей |
| Окружающая среда (рыба и дерево) | опасность для водной среды |
Знаки безопасности на складе и шкафах
Места хранения обозначают предупреждающими знаками по ГОСТ 12.4.026: жёлтый треугольник с чёрной каймой. Для складов химии чаще других нужны W01 «Пожароопасно. Легковоспламеняющиеся вещества», W03 «Опасно. Ядовитые вещества» и W04 «Опасно. Едкие и коррозионные вещества». Знак размещают на двери помещения или на шкафу, в котором вещество находится.
Типичная ошибка — повесить на склад знак ДОПОГ, снятый с упаковки. Транспортный знак не заменяет знак безопасности и сбивает с толку: по нему не понятно, что внутри помещения несколько видов опасности.
Как по маркировке расставить вещества по шкафам
Класс опасности подсказывает, в каком шкафу хранить вещество и с чем его нельзя ставить рядом. Главное правило — не хранить вместе вещества разных классов, которые могут вступить в реакцию: горючие жидкости с окислителями, кислоты со щелочами, вещества класса 4.3 с водными растворами.
| Маркировка | Где хранить | Держать отдельно от |
|---|---|---|
| Класс 3, пиктограмма «Пламя» | шкаф для ЛВЖ, при необходимости огнестойкий | окислителей (5.1, 5.2), кислот |
| Класс 8, пиктограмма «Коррозия» | шкаф для кислот и щелочей, для сильных кислот — полипропиленовый | горючих жидкостей; кислоты — отдельно от щелочей |
| Класс 6.1, «Череп и кости» | шкаф для токсичных веществ с замком | кислот и окислителей |
| Класс 5.1, «Пламя над кругом» | отдельный шкаф или секция | горючих жидкостей и материалов |
| Класс 2, газовый баллон | шкаф для газовых баллонов с вентиляцией | горючих газов с окислителями; баллоны не хранят в шкафу с жидкостями |
| Объём | 114 л |
| Для | класс 3 |
Особенности
- Двустенный корпус
- Вентканалы с пламегасителями
- Клемма заземления
| Объём | 114 л |
| Для | класс 8 |
Особенности
- Кислоты и щёлочи
- Защита от коррозии
- Поддоны
| Объём | 114 л |
| Для | сильные кислоты |
Особенности
- Полипропилен 8 мм
- Не корродирует
- Стойкость к кислотам и щелочам

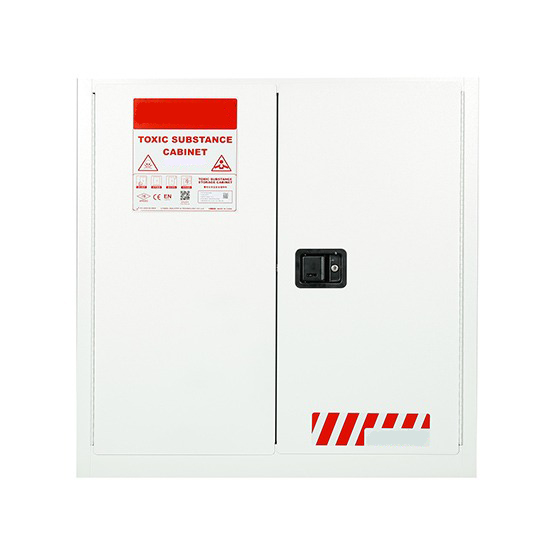

| Объём | 114 л |
| Для | класс 6.1 |
Особенности
- Двойные стенки
- Трёхточечный замок
- Герметичный поддон
