Коаксиальные делители мощности 340–2700 МГц на 2, 3 и 4 выхода: деление 3,0 / 4,8 / 6,0 дБ, соединители 4.3-10. Полоса закрывает УКВ-радиосвязь и TETRA, сотовые диапазоны.
Артикулы серии
Что это за серия

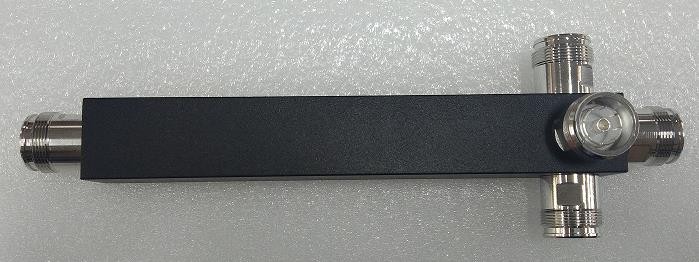

КАДАММ ДМ-340/2700 — серия коаксиальных делителей мощности на полосу 340–2700 МГц. Делитель разводит входной сигнал поровну на 2, 3 или 4 выхода, поэтому каждая ветвь антенной сети получает одинаковый уровень. Мы выпускаем серию под УКВ-радиосвязь и TETRA, сотовые диапазоны.
Деление на 2 выхода — 3,0 дБ, на 3 — 4,8 дБ, на 4 — 6,0 дБ: это доля входной мощности, которая приходится на каждый выход. Сверху к ней добавляются собственные потери делителя — для каждого исполнения они указаны в таблице артикулов.
В серии 3 исполнений с соединителями 4.3-10. Корпус чёрный; защита IP65; рабочая температура −35…+65 °C.
Особенности серии
Технические характеристики
| Параметр | КАДАММ ДМ-340/2700 |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2 / 3 / 4 выхода) |
| Вносимые потери | ≤0,4 / ≤0,6 / ≤0,6 дБ |
| КСВН | ≤1,3 |
| PIM3 | ≤−160 dBc (2×43 дБм, 698–2700 МГц) |
| Мощность на входе | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Соединители | 4.3-10, розетка |
| Корпус | чёрный |
| Температура эксплуатации | −35…+65 °C |
| Относительная влажность | ≤95 % |
| Исполнение | IP65, помещение и улица |
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | вид Э5 «Разветвители» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Все делители мощности KADAMM
| Параметр | ДМ-340/2700К | ДМ-340/2700 | ДМ-340/3800 | ДМ-550/6000 | ДМ-617/4200 | ДМ-698/3800 | ДМ-698/4000 | ДМ-790/2700 | ДМ-790/3800 |
|---|---|---|---|---|---|---|---|---|---|
| Полоса | 340–2700 МГц | 340–2700 МГц | 340–3800 МГц | 550–6000 МГц | 617–4200 МГц | 698–3800 МГц | 698–4000 МГц | 790–2700 МГц | 790–3800 МГц |
| Назначение | УКВ и сотовые до 2,7 ГГц, квадратный профиль | УКВ и сотовые до 2,7 ГГц, чёрный корпус, 4.3-10 | от УКВ до 5G 3,8 ГГц | до 6 ГГц | до 4,2 ГГц, компактный корпус | сотовые диапазоны и 5G 3,5 ГГц | сотовые диапазоны до 4 ГГц | сотовые 790–2700 МГц, 200 Вт | сотовые и 5G до 3,8 ГГц, 300 Вт |
| Страница серии | Открыть | ← Вы здесь | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Таблица выбора по задачам — в разделе «Делители мощности СВЧ (сплиттеры)».
Вопросы и ответы
По числу равнозначных ветвей: две антенны или два этажа — 2 выхода, дальше 3 и 4. Лишний выход закрывают согласованной нагрузкой 50 Ом, но делитель с запасом выходов теряет больше мощности.
Делитель делит мощность поровну, ответвитель отдаёт в отвод малую долю и пропускает остальное дальше по магистрали. Для цепочки антенн вдоль линии берут ответвители.
Соединители 4.3-10.
По паспорту: защита IP65, рабочая температура −35…+65 °C.
