Секторная панель для сотовой сети: решёток излучателей — 1, полоса 450–470 МГц, поляризация ±45°, 2 порта с соединителями 4.3-10.
Описание
КАДАММ K802454715 — панель для сектора сотовой сети 2G, 3G и 4G. Под общим радомом одна решётка излучателей; у каждой две наклонные поляризации ±45°, отсюда 2 порта. Порты раздают разным радиомодулям или отдают одному модулю под MIMO.
По азимуту луч раскрыт на 65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры. Усиление достигает 14,5 дБи; от него зависит дальность, а сама цифра задаётся длиной полотна: здесь 2080 мм.
Электрический наклон луча — 0°, фикс.. Кронштейн позволяет добавить механический наклон 0–10°.
В рабочую полосу попадают сети LTE-450. Какие именно диапазоны 3GPP перекрывает антенна, показано в таблице ниже.
Диаграммы направленности

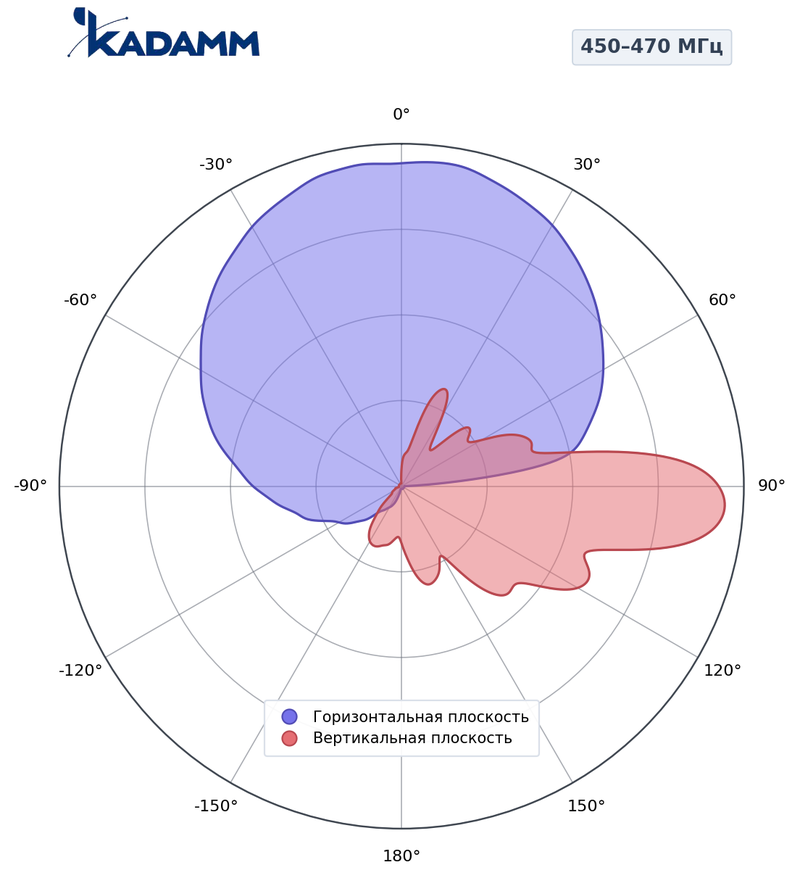

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 14,5 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Поляризация | ± 45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами одной системы, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2380 × 565 × 250 мм |
| Масса антенны | 26 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 38 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 240 / 990 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K802454715 | КАДАММ K802385014 | КАДАММ K801809021s | КАДАММ K801809018 | КАДАММ K801809017 |
|---|---|---|---|---|---|
| Полоса | 450–470 МГц | 380–500 МГц | 790–960 МГц | 790–960 МГц | 790–960 МГц |
| Луч по горизонтали | 65° | — | 33° | 65° | 65° |
| Усиление | 14,5 дБи | — | 20,4 дБи | 17,4 дБи | 17 дБи |
| Наклон | 0°, фикс. | — | 0–10°, RET | 0–8°, RET | 0–10°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Секторные MIMO-антенны 2×2 и 4×4».
Вопросы и ответы
Зависит от ширины луча: при 65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры.
Каждая система с двумя поляризациями даёт MIMO 2×2.
Электрический наклон задан при производстве, дополнительно доступен механический наклон кронштейном.
Хомуты на опору Ø50–Ø115 мм, кабельные перемычки к радиомодулям и, при длинном фидере, инжекторы питания для блока RET.
