Секторная панель для сотовой сети: решёток излучателей — 2, полоса 617–894 МГц, поляризация ±45°, 4 порта с соединителями 4.3-10. Наклон луча меняется дистанционно.
Описание
КАДАММ K802608015 — панель для сектора сотовой сети 2G, 3G и 4G. Под общим радомом две независимые решётки излучателей; у каждой две наклонные поляризации ±45°, отсюда 4 порта. Порты раздают разным радиомодулям или отдают одному модулю под MIMO.
По азимуту луч раскрыт на 65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры. Усиление достигает 14,3 дБи; от него зависит дальность, а сама цифра задаётся длиной полотна: здесь 1499 мм.
Электрический наклон луча 2–12° задаётся из аппаратной через блок RET командами AISG — подниматься на опору, чтобы изменить зону покрытия, не нужно. Кронштейн позволяет добавить механический наклон 0–15°.
В рабочую полосу попадают сети LTE 700 (APT), LTE 800, LTE 850. Какие именно диапазоны 3GPP перекрывает антенна, показано в таблице ниже.

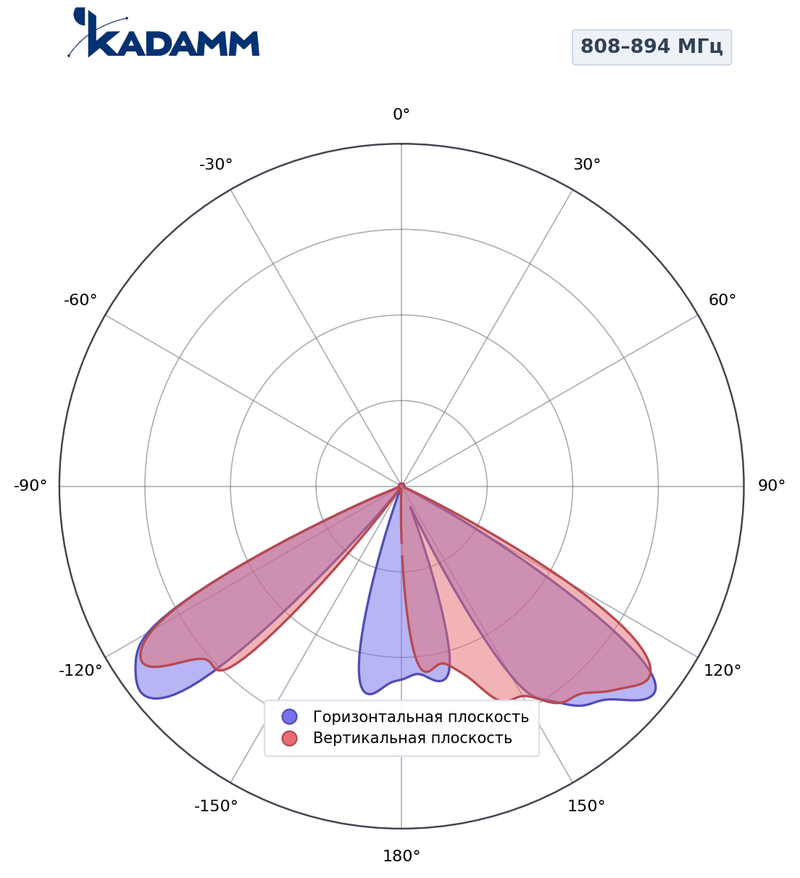

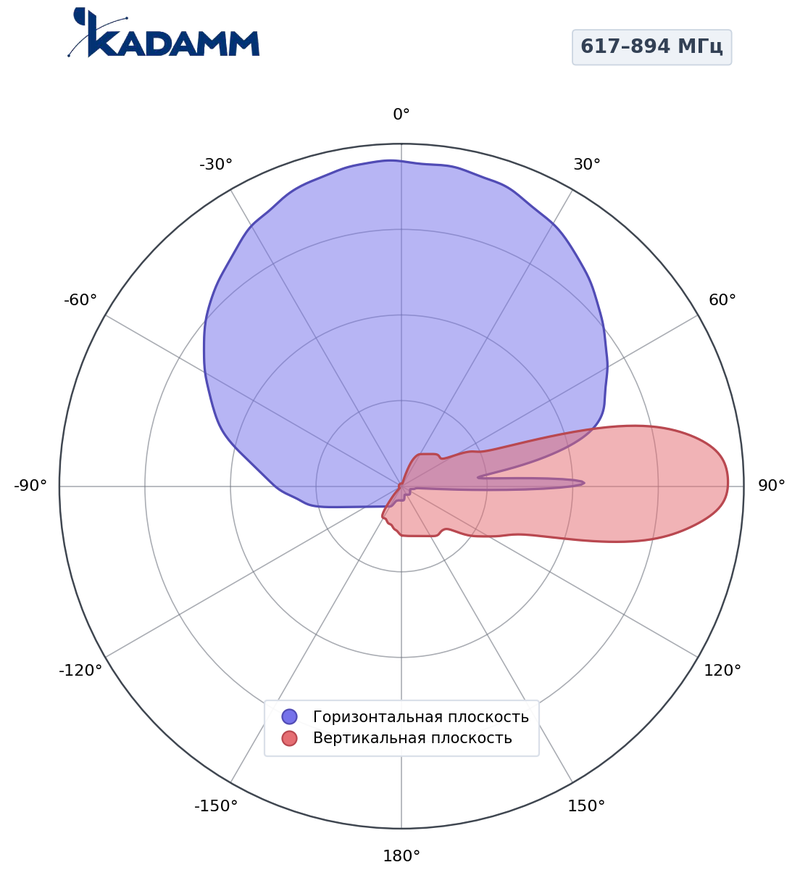

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 617–698 МГц | 698–824 МГц | 806–894 МГц |
|---|---|---|---|
| Диапазон частот | 2×617–894 МГц | ||
| Коэффициент усиления, дБи | 13,3 ± 0,5 | 13,8 ± 0,5 | 14,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 5° | 65 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17,0 ± 1,5° | 15,5 ± 1,3° | 13,5 ± 1,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | более 15(0°) | более 15(0°) |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 |
| Поляризация | ± 45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1880 × 620 × 330 мм |
| Масса антенны | 21,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 31 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 790 / 165 / 800 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K802608015 | КАДАММ K802608016 | КАДАММ K802608017 | КАДАММ K802709015 | КАДАММ K802709016 |
|---|---|---|---|---|---|
| Полоса | 2×617–894 МГц | 2×617–894 МГц | 2×617–894 МГц | 2×694–960 МГц | 2×694–960 МГц |
| Луч по горизонтали | 65° | 65° | 65° | 65° | 65° |
| Усиление | 14,3 дБи | 15,6 дБи | 16,3 дБи | 14,6 дБи | 16 дБи |
| Наклон | 2–12°, RET | 2–12°, RET | 0–10°, RET | 2–16°, RET | 2–12°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Секторные MIMO-антенны 2×2 и 4×4».
Вопросы и ответы
Зависит от ширины луча: при 65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры.
Да, когда обе решётки заняты одной полосой и подключены к одному радиомодулю: четыре порта — четыре независимых потока.
Дистанционно: блок RET принимает команды AISG от станции или контроллера, диапазон электрического наклона 2–12°.
Хомуты на опору Ø50–Ø115 мм, кабельные перемычки к радиомодулям и, при длинном фидере, инжекторы питания для блока RET.
