Секторная панель для сотовой сети: решёток излучателей — 2, полоса 790–960 / 1710–2170 МГц, поляризация ±45°, 4 порта с соединителями 4.3-10. Наклон луча меняется дистанционно.
Описание
КАДАММ K802902018 — панель для сектора сотовой сети 2G, 3G и 4G. Под общим радомом две независимые решётки излучателей; у каждой две наклонные поляризации ±45°, отсюда 4 порта. Порты раздают разным радиомодулям или отдают одному модулю под MIMO.
По азимуту луч раскрыт на 65°/65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры. Усиление достигает 17,3 дБи; от него зависит дальность, а сама цифра задаётся длиной полотна: здесь 1450 мм.
Электрический наклон луча 0–14° / 0–10° задаётся из аппаратной через блок RET командами AISG — подниматься на опору, чтобы изменить зону покрытия, не нужно. Кронштейн позволяет добавить механический наклон 0–15°.
В рабочую полосу попадают сети LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800. Какие именно диапазоны 3GPP перекрывает антенна, показано в таблице ниже.

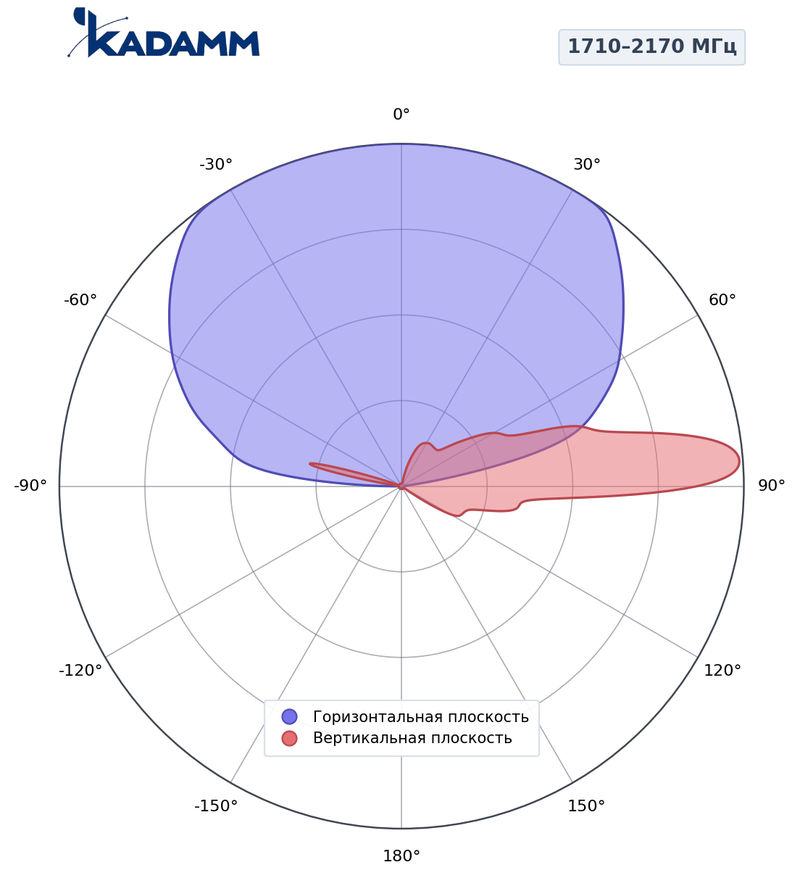

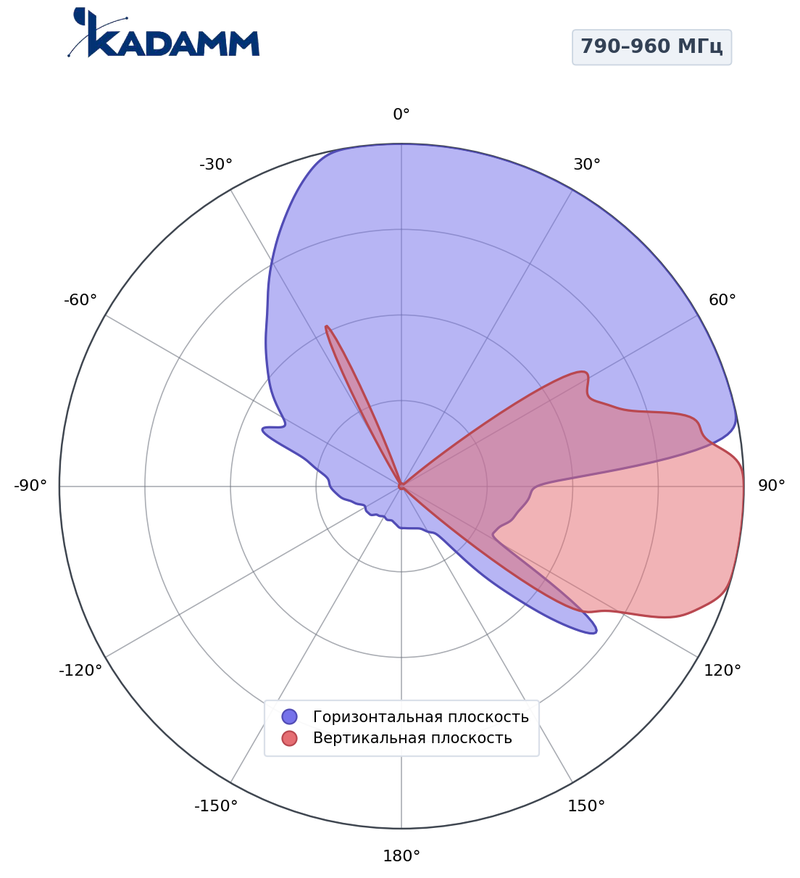

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
Система 790–960 МГц
| Параметр | 790–862 МГц | 824–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45° | ||
| Усиление при среднем наклоне, дБи | 14,5 | 14,8 | 14,9 |
| Усиление во всём диапазоне наклонов, дБи | 14,3 ± 0,5 | 14,5 ± 0,5 | 14,7 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 3° | 64 ± 3° | 62 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,4 ± 0,5° | 13,9 ± 0,5° | 13,1 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 |
| Электрический наклон | 0–14° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ± 45° | ||
| Усиление при среднем наклоне, дБи | 16,9 | 17,2 | 17,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,7 ± 0,3 | 17,0 ± 0,3 | 17,1 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 3° | 64 ± 3° | 61 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,3° | 6,2 ± 0,3° | 5,8 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 |
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1450 × 270 × 140 мм |
| Размеры упаковки | 1775 × 365 × 220 мм |
| Масса антенны | 15,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 23 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 434 / 159 / 515 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K802902018 | КАДАММ K802802618 | КАДАММ K802802617 | КАДАММ K8028026v01 | КАДАММ K802709017 |
|---|---|---|---|---|---|
| Полоса | 790–960 / 1710–2170 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц | 2×694–960 МГц |
| Луч по горизонтали | 65°/65° | 65°/65° | 65°/65° | 65°/65° | 65° |
| Усиление | 17,3 дБи | 16/18 дБи | 15/17 дБи | 17/18 дБи | 17,2 дБи |
| Наклон | 0–14° / 0–10°, RET | 2–12°, RET | 2–15°, RET | 0–10°, RET | 0–10°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Секторные MIMO-антенны 2×2 и 4×4».
Вопросы и ответы
Зависит от ширины луча: при 65°/65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры.
Каждая система с двумя поляризациями даёт MIMO 2×2.
Дистанционно: блок RET принимает команды AISG от станции или контроллера, диапазон электрического наклона 0–14° / 0–10°.
Хомуты на опору Ø50–Ø115 мм, кабельные перемычки к радиомодулям и, при длинном фидере, инжекторы питания для блока RET.
