Комбинированная панель: решётка TDD для beamforming (2300–2690 / 3300–3800 МГц) и массивы FDD (2×698–960 / 4×1710–2690 / 2×1427–1518 / 2×1710–2690 МГц) под общим радомом.
Описание
КАДАММ K86116R012 закрывает сектор сразу для двух поколений сетей: массивы FDD работают с радиомодулями 2G, 3G и 4G, а решётка TDD — с радиомодулем 5G или LTE TDD, который сам собирает луч. Сектор обходится без второй антенны: на опоре остаётся место, а ветровая нагрузка не растёт.
Полосы TDD: 2300–2690 / 3300–3800 МГц. Полосы FDD: 2×698–960 / 4×1710–2690 / 2×1427–1518 / 2×1710–2690 МГц. Максимальное усиление 17,1 дБи, длина полотна 2680 мм.
Порты решётки TDD выведены на кластерные разъёмы, порты FDD — на 4.3-10; точная раскладка — в таблице механики.
Электрический наклон 2–12° меняется из аппаратной через блок RET командами AISG.
Какие диапазоны 3GPP перекрыты решёткой и массивами, показано в таблице под характеристиками.

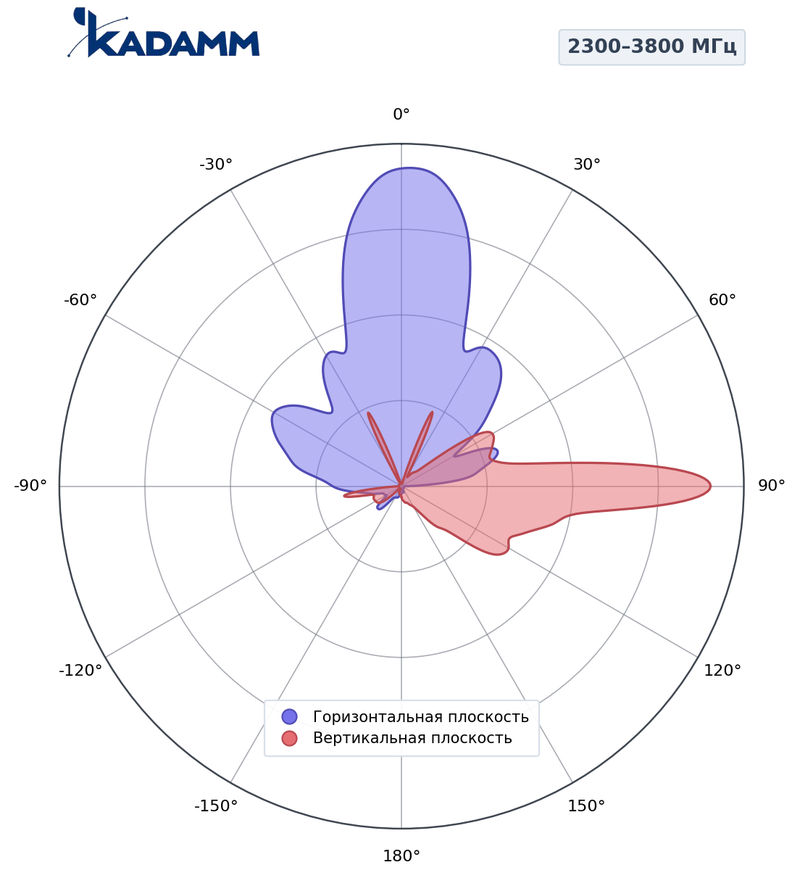

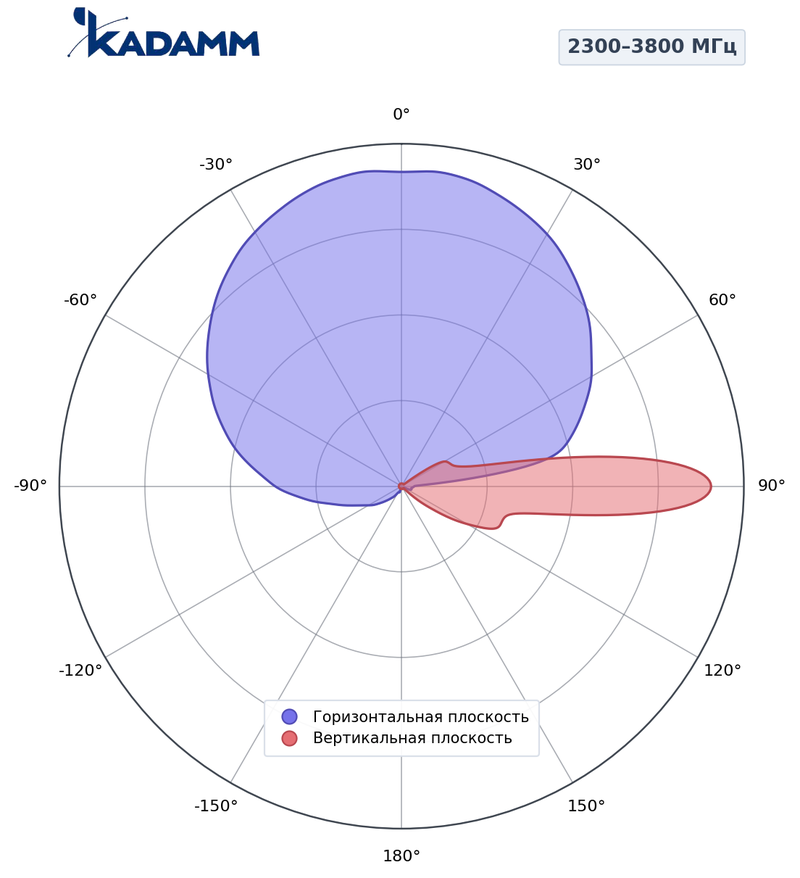

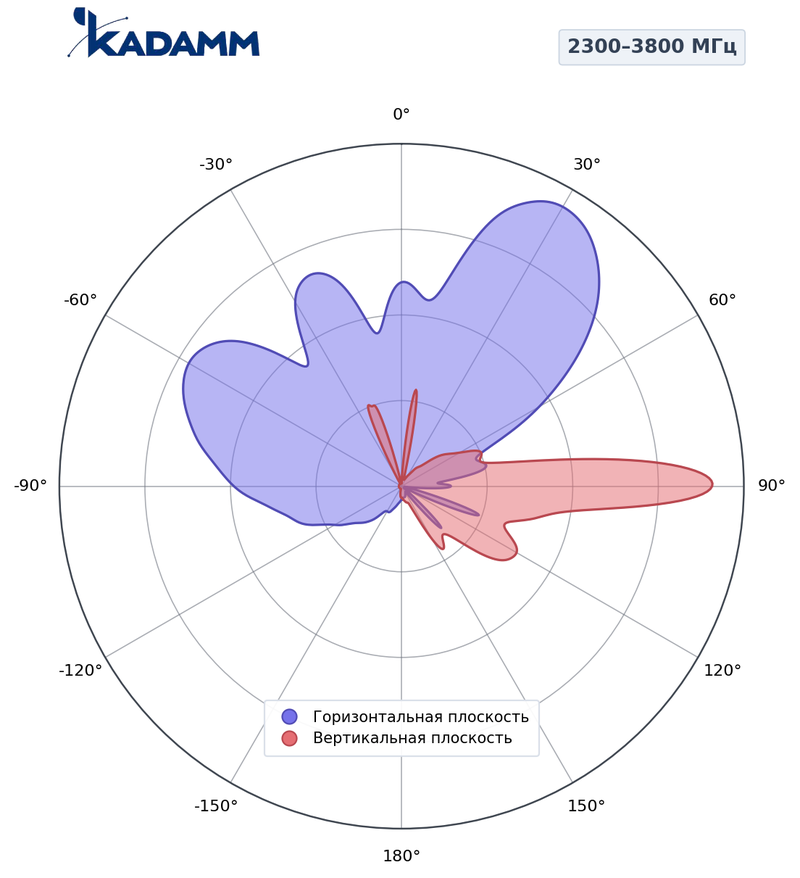

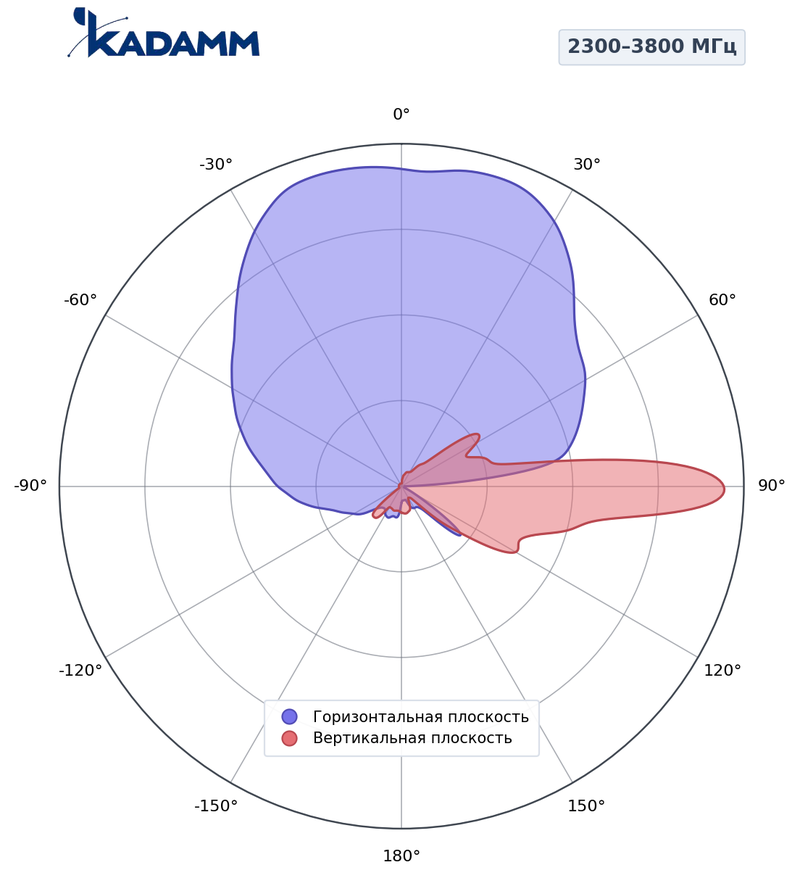

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–5°; ≥22 при наклоне 6–12° |
| Развязка между портами разных поляризаций, дБ | ≥22 |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,9 | 15,3 ± 1,0 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 0,6° | 4,7 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥21 | ≥23 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥14 | ≥13 |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,8 ± 0,8 | 16,2 ± 0,8 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 0,6° | 4,7 ± 0,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥14 | ≥13 |
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20,6 ± 0,8 | 20,8 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | ≤28° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | 18,3 ± 0,8 | 18,5 ± 0,8 |
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 15,4 | 15,8 | 16,0 | 16,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,2 ± 0,4 | 15,6 ± 0,4 | 15,8 ± 0,4 | 16,1 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 8° | 65 ± 7° | 65 ± 7° | 67 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,8° | 8,3 ± 0,7° | 8,1 ± 0,6° | 7,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 23 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 20 | более 21 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 16,1 | 16,4 | 17 | 17,1 |
| Усиление во всём диапазоне наклонов, дБи | 15,9 ± 0,5 | 16,2 ± 0,6 | 16,7 ± 0,7 | 17 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 67 ± 6° | 62 ± 6° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 6,7 ± 0,6° | 5,9 ± 0,6° | 5,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | Y2//Y3 ≥ 25 Y2, Y3//остальные≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ± 45° | ||||
| Усиление при среднем наклоне, дБи | 15,1 | 16,1 | 16,4 | 17 | 17,1 |
| Усиление во всём диапазоне наклонов, дБи | 14,9 ± 0,5 | 15,9 ± 0,5 | 16,2 ± 0,5 | 16,7 ± 0,6 | 17 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 7° | 65 ± 6° | 63 ± 5° | 60 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,6° | 7,5 ± 0,6° | 6,7 ± 0,6° | 5,9 ± 0,6° | 5,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 14 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||||
| Входное сопротивление (импеданс) | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × (MQ4+MQ5), вилка ; FDD:16 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 499 × 198 мм |
| Размеры упаковки | 3120 × 620 × 330 мм |
| Масса антенны | 56 кг |
| Масса монтажного комплекта | 8,4 кг |
| Масса в упаковке | 73 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1485 / 435 / 1670 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
