Комбинированная панель: решётка TDD для beamforming (2490–2690 / 3300–3800 МГц) и массивы FDD (698–862 / 880–960 / 1710–2170 / 2490–2690 МГц) под общим радомом.
Описание
КАДАММ K861256R12 закрывает сектор сразу для двух поколений сетей: массивы FDD работают с радиомодулями 2G, 3G и 4G, а решётка TDD — с радиомодулем 5G или LTE TDD, который сам собирает луч. Сектор обходится без второй антенны: на опоре остаётся место, а ветровая нагрузка не растёт.
Полосы TDD: 2490–2690 / 3300–3800 МГц. Полосы FDD: 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц. Максимальное усиление 17,2 дБи, длина полотна 1499 мм.
Порты решётки TDD выведены на кластерные разъёмы, порты FDD — на 4.3-10; точная раскладка — в таблице механики.
Электрический наклон 2–12° меняется из аппаратной через блок RET командами AISG.
Какие диапазоны 3GPP перекрыты решёткой и массивами, показано в таблице под характеристиками.
Диаграммы направленности

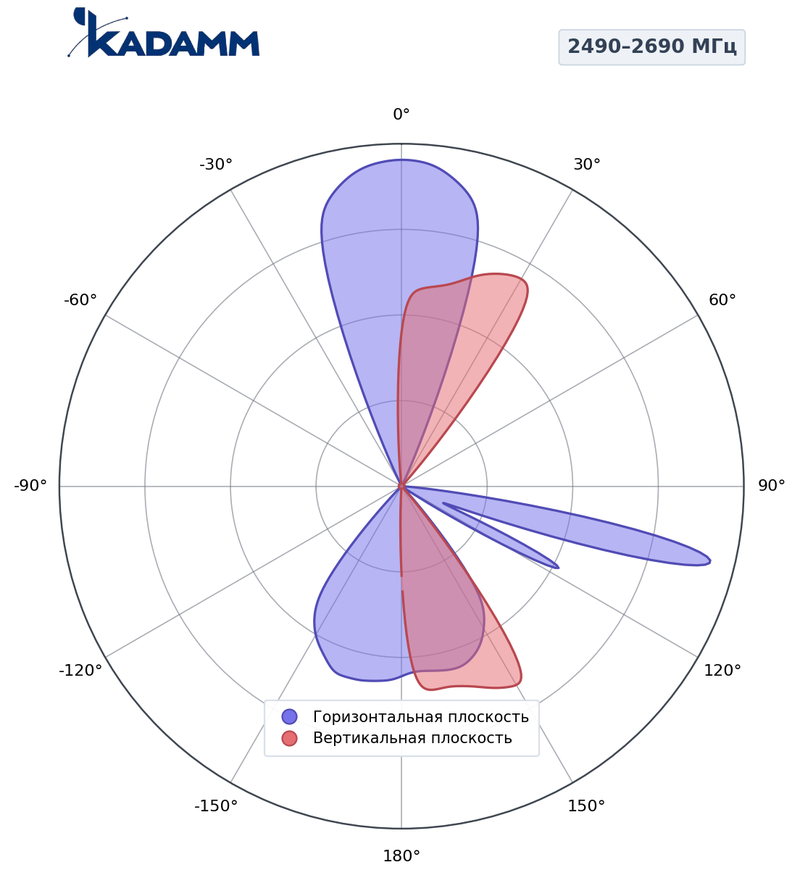

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–5°; ≥25 при наклоне 6–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 55(0,47 λ при 2590 МГц,0,65 λ при 3550 МГц) мм |
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,4 | 14,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Поляризационная развязка (±60°), дБ | ≥10 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,7 | 16,5 ± 0,8 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 5,6 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥18 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 0,8 | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 27,0 ± 3° | 19,5 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | 18 ± 0,8 | 19 ± 0,8 |
| Параметр | 698–803 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Усиление во всём диапазоне наклонов, дБи | 12,8 ± 0,7 | 13,0 ± 0,6 |
| Коэффициент усиления, дБи | 12,9 | 13,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 6° | 69 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,6 ± 1,2° | 14,1 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ± 45° |
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,6 |
| Коэффициент усиления, дБи | 13,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,1 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | 1710–1990 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,6 | 16,6 ± 0,6 |
| Коэффициент усиления, дБи | 16,5 | 16,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,4° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 20 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ± 45° |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × (MQ4+MQ5), вилка ; FDD:8 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 379 × 177 мм |
| Размеры упаковки | 1885 × 485 × 275 мм |
| Масса антенны | 30 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 39,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 636 / 203 / 711 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K861256R12 | КАДАММ K861266R12 | КАДАММ K861266R24 | КАДАММ K861186R42 | КАДАММ K861186R33 |
|---|---|---|---|---|---|
| Полоса | TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц | 2490–2690 МГц, 3300–3800 МГц, 698–862 МГц, 880–960 МГц, 1710–2170 МГц, 2490–2690 МГц | 2490–2690 МГц, 3300–3800 МГц, 2×698–960 МГц, 2×1427–2690 МГц | 2300–2690 МГц, 3300–3800 МГц, 2×698–960 МГц, 2×1710–2690 МГц, 2×1427–2690 МГц | 2300–2690 МГц, 3300–3800 МГц, 2×698–960 МГц, 2×1427–2690 МГц |
| Луч по горизонтали | 65°/65°/65°/65° | 65°/65° | 65°/65° | 65°/65° | 65°/65° |
| Усиление | 17,2 дБи | 16,5/16,5 дБи | 17/17 дБи | 15,0/15,5 дБи | 17/17 дБи |
| Наклон | 2–12°, RET | — | — | 2–12°, RET | — |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Антенны 5G: TDD + FDD, гибридные и с формированием луча».
Вопросы и ответы
Чтобы добавить 5G на существующий сектор без второй панели: место на опоре и допустимая ветровая нагрузка обычно уже исчерпаны.
К радиомодулю с формированием луча; при кластерных разъёмах — одним кабельным жгутом, см. таблицу механики.
Да, массивы FDD независимы; незанятые порты закрывают нагрузками 50 Ом.
Электрический наклон 2–12° меняется из аппаратной через блок RET командами AISG.
