КАДАММ K8811136F33 — секторная панель с фиксированным наклоном для малых сот. Её ставят на фасад, опору освещения или столб — туда, где нужна небольшая лёгкая антенна, а наклон после запуска менять не придётся.
Полосы 1710–2690 / 3300–3800 МГц, поляризация ±45°, 2 порта. Максимальное усиление 12,5 дБи, ширина луча по азимуту 65°/65°, высота корпуса 405 мм.
Электрический наклон зафиксирован на 0°; направление при необходимости подправляют кронштейном.
Полоса 3300–3800 МГц позволяет подключить к той же панели радиомодуль 5G NR диапазона n78.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.
Диаграммы направленности

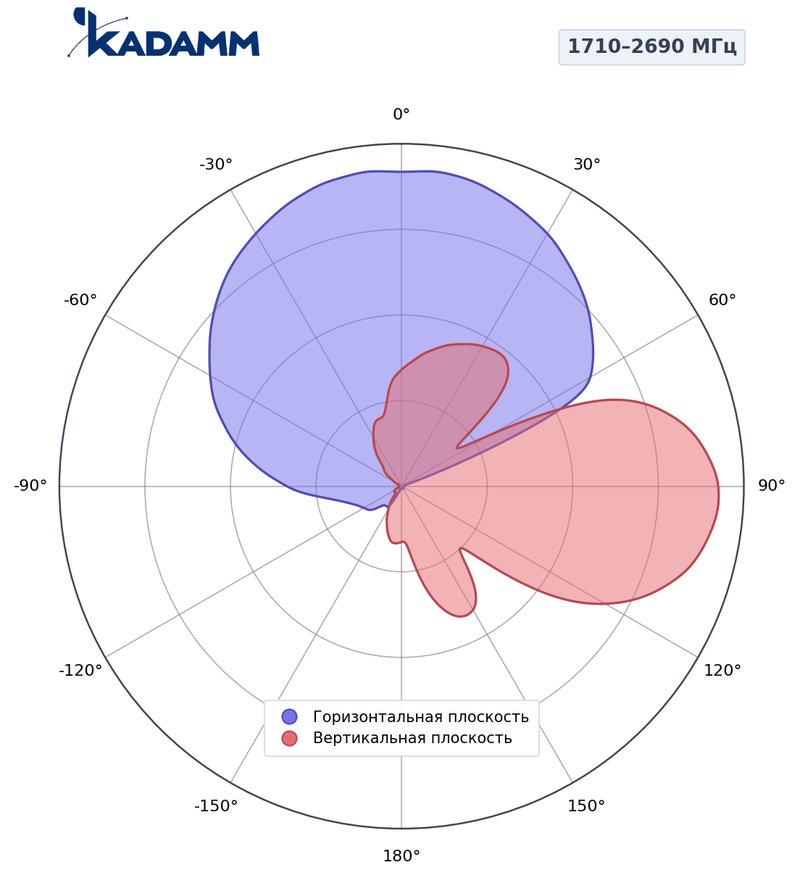

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 65 ± 5° | 63 ± 5° | 60 ± 5° |
| Коэффициент усиления, дБи | 10,5 ± 0,5 | 11 ± 0,5 | 11,8 ± 0,5 | 12 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38 ± 3° | 36 ± 3° | 32 ± 3° | 30 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | более 15(0°) | более 15(0°) | более 15(0°) |
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 4° | 63 ± 4° |
| Коэффициент усиления, дБи | 11,8 ± 0,5 | 12,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25 ± 3° | 20 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | более 15(0°) |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 405 × 160 × 80 мм |
| Размеры упаковки | 586 × 225 × 170 мм |
| Масса антенны | 2,2 кг |
| Масса монтажного комплекта | 1,5 кг |
| Масса в упаковке | 4,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 75 / 38 / 84 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | НПВХ |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
