Компактная панель для малой соты и точечного покрытия: полосы 698–960 / 1710–2690 / 3300–3800 МГц, усиление 15,2 дБи, наклон луча 3° задан при производстве, 2 порта.
Описание
КАДАММ K8820036F12 — секторная панель с фиксированным наклоном для малых сот. Её ставят на фасад, опору освещения или столб — туда, где нужна небольшая лёгкая антенна, а наклон после запуска менять не придётся.
Полосы 698–960 / 1710–2690 / 3300–3800 МГц, поляризация ±45°, 2 порта. Максимальное усиление 15,2 дБи, ширина луча по азимуту 65°/65°/65°, высота корпуса 650 мм.
Электрический наклон зафиксирован на 3°; направление при необходимости подправляют кронштейном.
Полоса 3300–3800 МГц позволяет подключить к той же панели радиомодуль 5G NR диапазона n78.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.

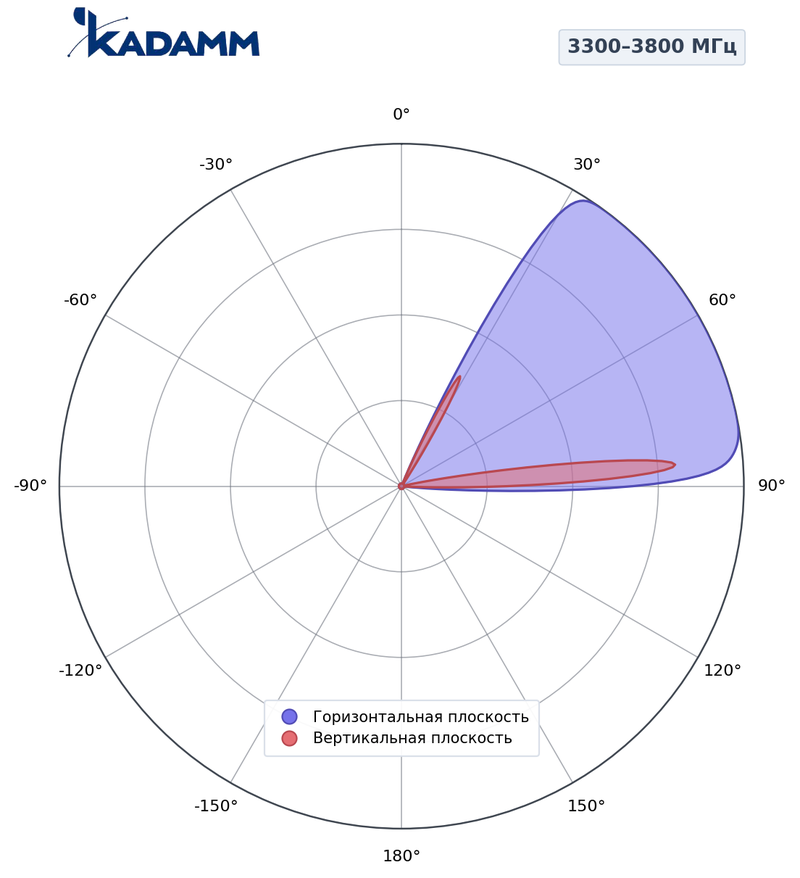

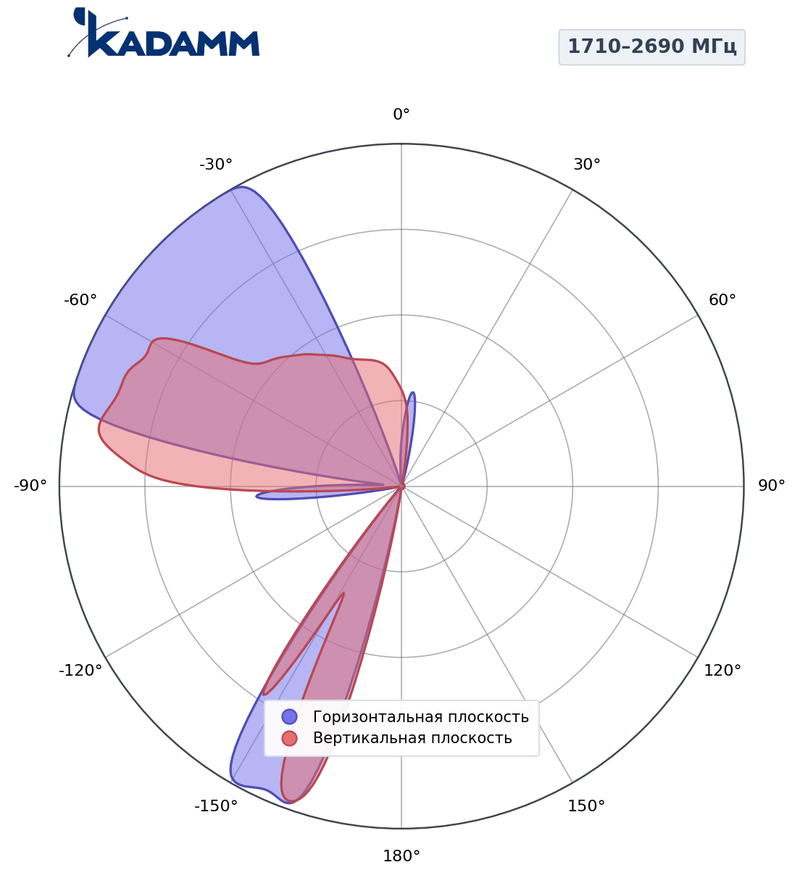

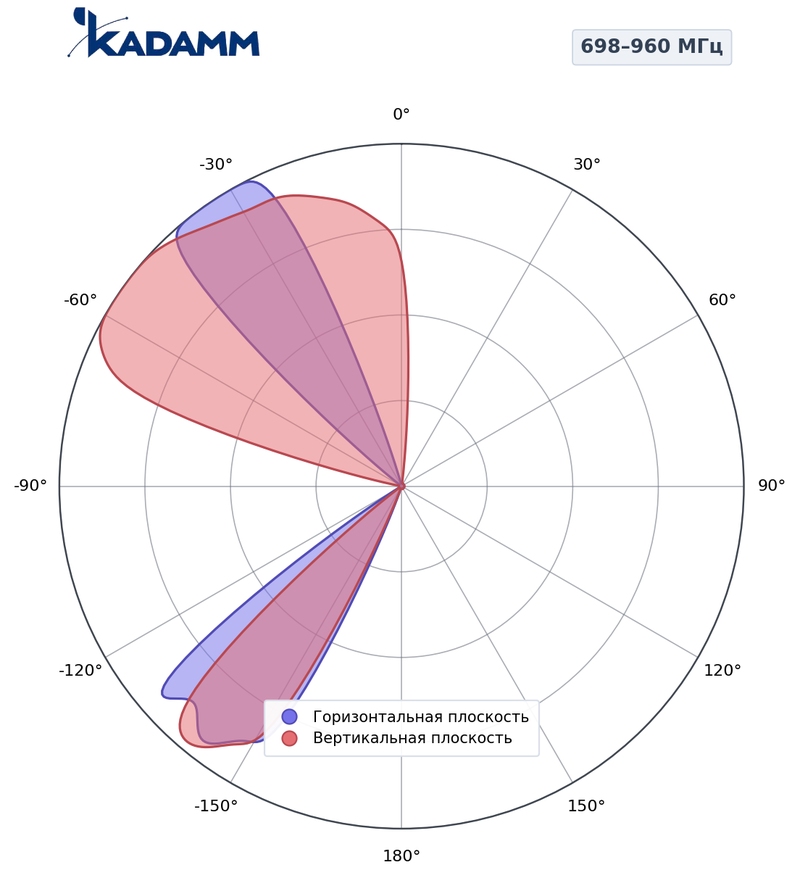

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 698–824 МГц | 824–960 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 5,6° | 68 ± 5,1° |
| Коэффициент усиления, дБи | 9,8 ± 0,5 | 10,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 41,3 ± 6,2° | 35,5 ± 3,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн / | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | 1710–2200 МГц | 2200–2690 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6,5° | 65 ± 6,1° |
| Коэффициент усиления, дБи | 12,9 ± 0,5 | 13,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18,5 ± 1,1° | 14,4 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн / | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 61 ± 5,1° | 59 ± 4,2° |
| Коэффициент усиления, дБи | 14,9 ± 0,5 | 15,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,3 ± 0,6° | 9,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Электрический наклон | 3° | |
| КСВН | ≤1,7 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн / | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 80 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 650 × 300 × 150 мм |
| Размеры упаковки | 1080 × 400 × 280 мм |
| Масса антенны | 8,4 кг |
| Масса монтажного комплекта | 14,5 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | НПВХ |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | на стену |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K8820036F12 | КАДАММ K8820026F31 | КАДАММ K8820026F23 | КАДАММ K8820026F22 | КАДАММ K8820046F11 |
|---|---|---|---|---|---|
| Полоса | 698–960 / 1710–2690 / 3300–3800 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц, 2×3300–3800 МГц |
| Луч по горизонтали | 65°/65°/65° | 65°/65° | 65°/65° | 65°/65° | 65°/65°/65° |
| Усиление | 15,2 дБи | 13/15,5 дБи | 10/13 дБи | 12/13 дБи | 11,0/14,0/13,5 дБи |
| Наклон | 3° | фикс. 0°/0° | фикс. 0°/0° | фикс. 0°/0° | — |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Многолучевые антенны и антенны малых сот».
Вопросы и ответы
На фасадах, опорах освещения и столбах в плотной застройке, где макросота не справляется с нагрузкой или не даёт покрытия у земли.
Малая сота закрывает небольшой участок, и угол подбирают при проектировании; без привода RET антенна проще, легче и дешевле в обслуживании.
Да, в полосе антенны есть 3300–3800 МГц (n78).
Кронштейном на трубу или стену (на стену).
