Компактная панель для малой соты и точечного покрытия: полосы 698–960 МГц, усиление 11,6 дБи, наклон луча 0° задан при производстве, 4 порта.
Описание
КАДАММ K8831116F11 — секторная панель с фиксированным наклоном для малых сот. Её ставят на фасад, опору освещения или столб — туда, где нужна небольшая лёгкая антенна, а наклон после запуска менять не придётся.
Полосы 698–960 МГц, поляризация ±45°, 4 порта. Максимальное усиление 11,6 дБи, ширина луча по азимуту 65°, высота корпуса 499 мм.
Электрический наклон зафиксирован на 0°; направление при необходимости подправляют кронштейном.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.
Диаграммы направленности

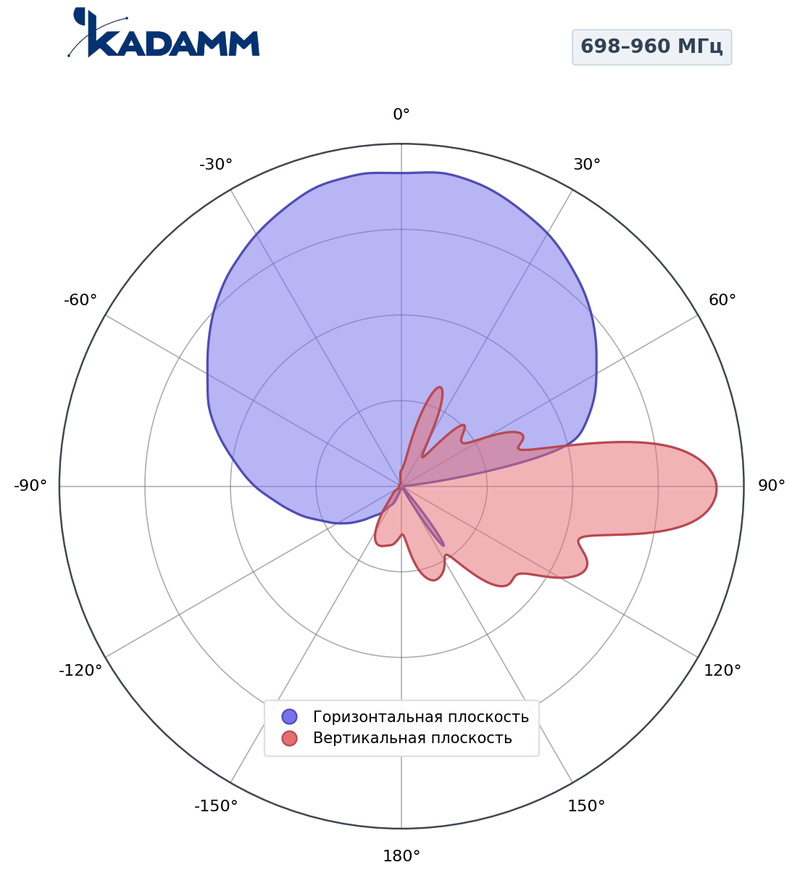

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 6° | 68 ± 5° | 66 ± 4° | 64 ± 4° |
| Коэффициент усиления, дБи | 10,6 ± 0,6 | 11,0 ± 0,5 | 11,3 ± 0,4 | 11,6 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 3,1° | 32 ± 2,1° | 30 ± 1,8° | 28 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 21 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20(0°) | более 20(0°) | более 21(0°) | более 18(0°) |
| Подавление первого бокового лепестка, дБ | более 15 | более 14 | более 13 | более 12 |
| Поляризация | ± 45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 499 × 446 × 165 мм |
| Размеры упаковки | 985 × 585 × 285 мм |
| Масса антенны | 10,2 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 19,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 266 / 70 / 297 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K8831116F11 | КАДАММ K8820046F11 | КАДАММ K8820036F12 | КАДАММ K8820026F31 | КАДАММ K8820026F23 |
|---|---|---|---|---|---|
| Полоса | 698–960 МГц | 698–960 МГц, 1710–2690 МГц, 2×3300–3800 МГц | 698–960 МГц, 1710–2690 МГц, 3300–3800 МГц | 698–960 МГц, 1710–2690 МГц | 698–960 МГц, 1710–2690 МГц |
| Луч по горизонтали | 65° | 65°/65°/65° | 65°/65°/65° | 65°/65° | 65°/65° |
| Усиление | 11,6 дБи | 11,0/14,0/13,5 дБи | 11/14/16 дБи | 13/15,5 дБи | 10/13 дБи |
| Наклон | 0° | — | — | фикс. 0°/0° | фикс. 0°/0° |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Многолучевые антенны и антенны малых сот».
Вопросы и ответы
На фасадах, опорах освещения и столбах в плотной застройке, где макросота не справляется с нагрузкой или не даёт покрытия у земли.
Малая сота закрывает небольшой участок, и угол подбирают при проектировании; без привода RET антенна проще, легче и дешевле в обслуживании.
В полосах этой модели 3,5 ГГц нет; для 5G выберите модель с полосой 3300–3800 МГц в этом же разделе.
Кронштейном на трубу или стену (Ø50–Ø115 мм).
