Частотные мультиплексеры на 2 полосы: каждый порт пропускает свою полосу в общий выход. 6 исполнений в серии, соединители 4.3-10.
Артикулы
Описание

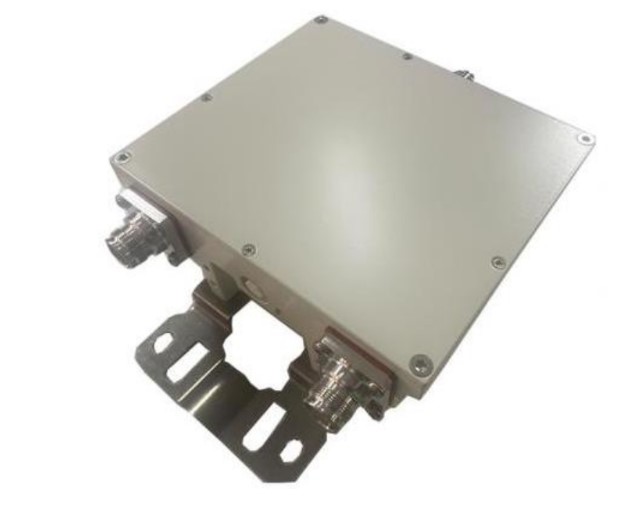

КАДАММ МП-2 — диплексеры: частотно-разделительные устройства, у которых каждый порт пропускает свою полосу и отсекает остальные. Сигналы разных систем сходятся в общий выход и идут дальше по одному фидеру.
В серии 6 исполнений: МП-2-800+900, МП-2-80+700, МП-2-800+3500, МП-2-1800+2100, МП-2-1800+2600, МП-2-400+700. Полосы, потери, развязка, интермодуляция и мощность каждого исполнения — в таблице артикулов.
Соединители 4.3-10 (розетка), защита МП-2-800+900 — IP67; МП-2-80+700 — IP65; МП-2-800+3500 — IP67; МП-2-1800+2100 — IP67; МП-2-1800+2600 — IP67; МП-2-400+700 — IP67, рабочая температура МП-2-800+900 — −40…+65 °C; МП-2-80+700 — −10…+65 °C; МП-2-800+3500 — −40…+65 °C; МП-2-1800+2100 — −40…+65 °C; МП-2-1800+2600 — −40…+65 °C; МП-2-400+700 — −10…+65 °C.
Особенности
Технические характеристики
| Параметр | КАДАММ МП-2 |
|---|---|
| Число полос | 2 |
| Полосы исполнений | МП-2-800+900 — 790–862 + 880–960 МГц; МП-2-80+700 — 80–520 + 694–2700 МГц; МП-2-800+3500 — 790–2690 + 3300–3800 МГц; МП-2-1800+2100 — 1710–1880 + 1920–2170 МГц; МП-2-1800+2600 — 1710–2170 + 2490–2690 МГц; МП-2-400+700 — 390–470 + 700–2700 МГц |
| Согласование | МП-2-800+900 — КСВН не более 1,25; МП-2-80+700 — возвратные потери более 16 дБ (более 13 дБ в 960–1500 МГц); МП-2-800+3500 — КСВН не более 1,25; МП-2-1800+2100 — КСВН не более 1,25; МП-2-1800+2600 — КСВН не более 1,25; МП-2-400+700 — КСВН менее 1,25 |
| PIM3 | МП-2-800+900 — −160 dBc при 2×20 Вт; МП-2-80+700 — −150 dBc при 2×43 дБм; МП-2-800+3500 — −160 dBc при 2×20 Вт; МП-2-1800+2100 — −160 dBc при 2×20 Вт; МП-2-1800+2600 — −160 dBc при 2×20 Вт; МП-2-400+700 — −160 dBc при 2×20 Вт |
| Мощность | МП-2-800+900 — 200 Вт средняя, 1000 Вт пиковая; МП-2-80+700 — вход 1: 50 Вт средняя, вход 2: 120 Вт средняя; пиковая 3 кВт; МП-2-800+3500 — 200 Вт средняя, 1000 Вт пиковая; МП-2-1800+2100 — 200 Вт средняя, 1000 Вт пиковая; МП-2-1800+2600 — 200 Вт средняя, 1000 Вт пиковая; МП-2-400+700 — 200 Вт средняя, 1000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Соединители | 4.3-10, розетка |
| Температура эксплуатации | МП-2-800+900 — −40…+65 °C; МП-2-80+700 — −10…+65 °C; МП-2-800+3500 — −40…+65 °C; МП-2-1800+2100 — −40…+65 °C; МП-2-1800+2600 — −40…+65 °C; МП-2-400+700 — −10…+65 °C |
| Исполнение | МП-2-800+900 — IP67; МП-2-80+700 — IP65; МП-2-800+3500 — IP67; МП-2-1800+2100 — IP67; МП-2-1800+2600 — IP67; МП-2-400+700 — IP67 |
| Пропуск питания и AISG | МП-2-800+900 — не указан; МП-2-80+700 — не указан; МП-2-800+3500 — пропуск DC по всем портам; МП-2-1800+2100 — пропуск DC по всем портам; МП-2-1800+2600 — пропуск DC по всем портам; МП-2-400+700 — не указан |
| Габариты | МП-2-800+900 — 198×180×57 мм; МП-2-80+700 — 225×149×44 мм; МП-2-1800+2100 — 168×149×46 мм; МП-2-1800+2600 — 168×149×46 мм |
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 и IP67 по ГОСТ 14254-2015 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Похожие модели KADAMM
Сумматоры на 2 диапазона
| Параметр | КМ-2-01 | КМ-2-02 | КМ-2-03 | КМ-2-04 | КМ-2-05 | КМ-2-06 | КМ-2-07 | КМ-2-08 | КМ-2-09 | КМ-2-10 | КМ-2-11 | КМ-2-12 | КМ-2-13 | КМ-2-14 | КМ-2-15 | КМ-2-16 | КМ-2-17 | МП-2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Полоса | 690–960 МГц | 698–2700 МГц | 380–2700 МГц | 1695–2200 МГц | 1695–2700 МГц | 1427–2200 МГц | 1710–2170 МГц | 1695–2200 МГц | 698–894 МГц | 68–2690 МГц | 490–3800 МГц | DC–4000 МГц | 80–2700 МГц | 790–960 МГц | 340–4200 МГц | 694–960 МГц | 703–960 МГц | 80–3800 МГц |
| Коротко | 690–860 + 880–960, есть сдвоенное | 698–960 + 1710–2700, есть сдвоенное | 380–960 + 1695–2700 | 1695–1780 и 2110–2200 + 1850–1995, есть сдвоенное | 1695–2200 + 2300–2700, есть сдвоенное | 1427–1880 + 1920–2200, есть сдвоенное | 1710–1880 + 1920–2170, есть сдвоенное | 1695–1880 + 1920–2200, есть сдвоенное | 698–797 + 824–894 | 68–490 + 698–2690 | 490–960 + 1427–3800, есть сдвоенное | 3300–4000 + DC–2700, есть сдвоенное | 80–520 + 698–2700, есть сдвоенное | 790–862 + 880–960, есть сдвоенное | 340–2700 + 3300–4200, есть сдвоенное | 694–862 + 880–960 | 703–803 + 895–960 | 6 исполнений |
| Страница | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | ← Вы здесь |
Все модели и подбор по задаче — в разделе «Многополосные сумматоры диапазонов».
Вопросы и ответы
Мультиплексер разделяет полосы фильтрами и почти не теряет мощность, но полосы должны быть разнесены. Гибридный сумматор складывает сигналы одной полосы ценой деления мощности.
Соединители 4.3-10, розетка, на всех портах.
По паспорту: защита МП-2-800+900 — IP67; МП-2-80+700 — IP65; МП-2-800+3500 — IP67; МП-2-1800+2100 — IP67; МП-2-1800+2600 — IP67; МП-2-400+700 — IP67, рабочая температура МП-2-800+900 — −40…+65 °C; МП-2-80+700 — −10…+65 °C; МП-2-800+3500 — −40…+65 °C; МП-2-1800+2100 — −40…+65 °C; МП-2-1800+2600 — −40…+65 °C; МП-2-400+700 — −10…+65 °C.
По полосам систем, которые идут в общий фидер: каждый диапазон должен целиком попадать в полосу своего порта.
