Частотные мультиплексеры на 3 полосы: каждый порт пропускает свою полосу в общий выход. 2 исполнения в серии, соединители 4.3-10.
Артикулы
Описание

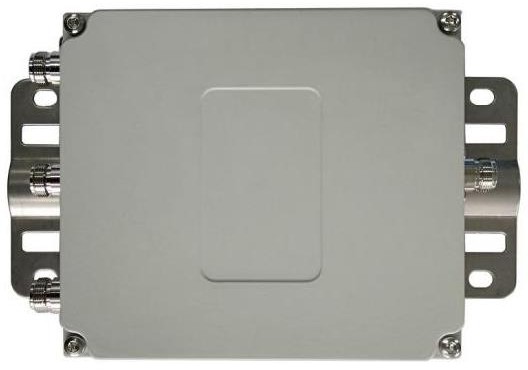

КАДАММ МП-3 — триплексеры: частотно-разделительные устройства, у которых каждый порт пропускает свою полосу и отсекает остальные. Сигналы разных систем сходятся в общий выход и идут дальше по одному фидеру.
В серии 2 исполнения: МП-3-800+1800+2600, МП-3-1800+2100+2600. Полосы, потери, развязка, интермодуляция и мощность каждого исполнения — в таблице артикулов.
Соединители 4.3-10 (розетка), защита IP67, рабочая температура −40…+65 °C.
Особенности
Технические характеристики
| Параметр | КАДАММ МП-3 |
|---|---|
| Число полос | 3 |
| Полосы исполнений | МП-3-800+1800+2600 — 790–960 + 1710–2170 + 2490–2690 МГц; МП-3-1800+2100+2600 — 1710–1880 + 1920–2170 + 2490–2690 МГц |
| Согласование | КСВН не более 1,25 |
| PIM3 | −160 dBc при 2×20 Вт |
| Мощность | 200 Вт средняя, 1000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Соединители | 4.3-10, розетка |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
| Пропуск питания и AISG | МП-3-800+1800+2600 — не указан; МП-3-1800+2100+2600 — пропуск DC по всем портам |
| Габариты | МП-3-800+1800+2600 — 168×146×51 мм; МП-3-1800+2100+2600 — 191×154×51 мм |
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Похожие модели KADAMM
Сумматоры на 3 диапазона
| Параметр | КМ-3-01 | КМ-3-02 | КМ-3-03 | КМ-3-04 | КМ-3-05 | КМ-3-06 | КМ-3-07 | КМ-3-08 | КМ-3-09 | МП-3 |
|---|---|---|---|---|---|---|---|---|---|---|
| Полоса | 694–2170 МГц | 380–2700 МГц | 380–2700 МГц | 690–2700 МГц | 1695–2700 МГц | 600–3800 МГц | 1710–2700 МГц | 698–2700 МГц | 1710–2700 МГц | 790–2690 МГц |
| Коротко | 694–960 + 1710–1880 + 1920–2170 | 380–960 + 1695–2200 + 2300–2700, есть сдвоенное | 380–960 + 1695–2200 + 2300–2700, есть сдвоенное | 690–960 + 1710–2170 + 2300–2700 | 1695–1880 + 1920–2170 + 2300–2700, есть сдвоенное | 600–960 + 1710–2700 + 3300–3800, есть сдвоенное | 1710–1880 + 1920–2170 + 2500–2700, есть сдвоенное | 698–960 + 1710–1880 + 1920–2700 | 1710–2170 + 2300–2400 + 2500–2700, есть сдвоенное | 2 исполнения |
| Страница | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | ← Вы здесь |
Все модели и подбор по задаче — в разделе «Многополосные сумматоры диапазонов».
Вопросы и ответы
Мультиплексер разделяет полосы фильтрами и почти не теряет мощность, но полосы должны быть разнесены. Гибридный сумматор складывает сигналы одной полосы ценой деления мощности.
Соединители 4.3-10, розетка, на всех портах.
По паспорту: защита IP67, рабочая температура −40…+65 °C.
По полосам систем, которые идут в общий фидер: каждый диапазон должен целиком попадать в полосу своего порта.
