Частотные мультиплексеры на 4 полосы: каждый порт пропускает свою полосу в общий выход. 3 исполнения в серии, соединители 4.3-10.
Артикулы
Описание

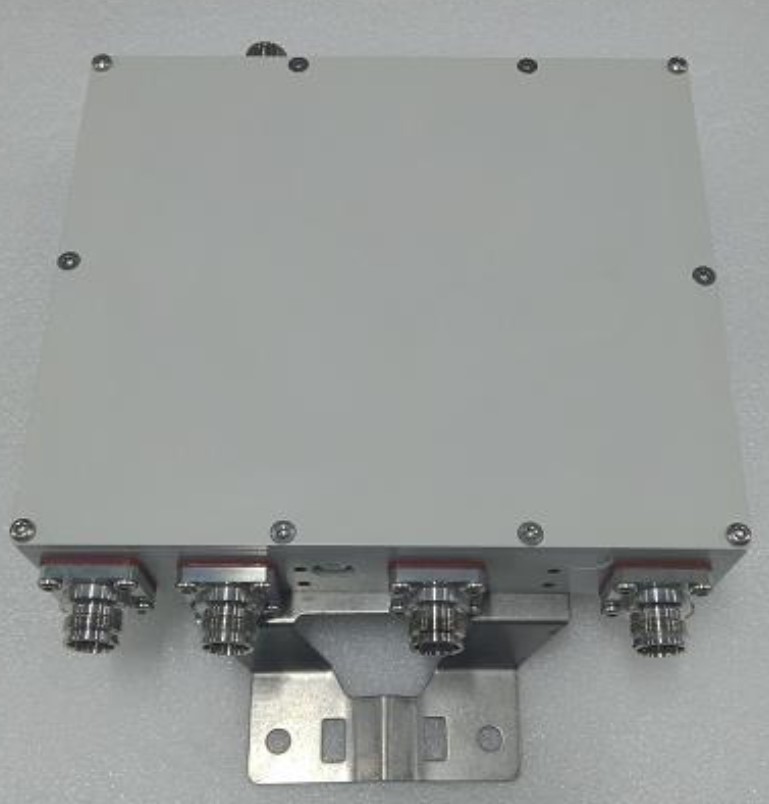

КАДАММ МП-4 — квадруплексеры: частотно-разделительные устройства, у которых каждый порт пропускает свою полосу и отсекает остальные. Сигналы разных систем сходятся в общий выход и идут дальше по одному фидеру.
В серии 3 исполнения: МП-4-800+1800+2100+2600, МП-4-800+1800+2600+3500, МП-4-700+1800+2100+2300. Полосы, потери, развязка, интермодуляция и мощность каждого исполнения — в таблице артикулов.
Соединители 4.3-10 (розетка), защита IP67, рабочая температура МП-4-800+1800+2100+2600 — −40…+65 °C; МП-4-800+1800+2600+3500 — −40…+65 °C; МП-4-700+1800+2100+2300 — −20…+60 °C.
Особенности
Технические характеристики
| Параметр | КАДАММ МП-4 |
|---|---|
| Число полос | 4 |
| Полосы исполнений | МП-4-800+1800+2100+2600 — 790–960 + 1710–1880 + 1920–2170 + 2490–2690 МГц; МП-4-800+1800+2600+3500 — 790–960 + 1710–2170 + 2490–2690 + 3300–3800 МГц; МП-4-700+1800+2100+2300 — 698–960 + 1710–1880 + 1920–2170 + 2300–2700 МГц |
| Согласование | МП-4-800+1800+2100+2600 — КСВН не более 1,25; МП-4-800+1800+2600+3500 — КСВН не более 1,25; МП-4-700+1800+2100+2300 — возвратные потери не менее 20 дБ |
| PIM3 | МП-4-800+1800+2100+2600 — не более −160 dBc при 2×43 дБм; МП-4-800+1800+2600+3500 — не более −160 dBc при 2×43 дБм; МП-4-700+1800+2100+2300 — −150 / −155 / −160 dBc при 2×43 дБм |
| Мощность | МП-4-800+1800+2100+2600 — не более 200 Вт; МП-4-800+1800+2600+3500 — не более 200 Вт; МП-4-700+1800+2100+2300 — 200 Вт |
| Волновое сопротивление | 50 Ом |
| Соединители | 4.3-10, розетка |
| Температура эксплуатации | МП-4-800+1800+2100+2600 — −40…+65 °C; МП-4-800+1800+2600+3500 — −40…+65 °C; МП-4-700+1800+2100+2300 — −20…+60 °C |
| Исполнение | IP67 |
| Пропуск питания и AISG | МП-4-800+1800+2100+2600 — пропуск DC и AISG по всем портам; МП-4-800+1800+2600+3500 — пропуск DC и AISG по всем портам; МП-4-700+1800+2100+2300 — пропуск DC и AISG (до 3000 мА) |
| Грозозащита | МП-4-700+1800+2100+2300 — 10 кА (10/350 мкс) |
| Габариты | МП-4-700+1800+2100+2300 — 205×167×46,7 мм |
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для конкретного исполнения подтверждаем при подборе.
Похожие модели KADAMM
Сумматоры на 4 диапазона
| Параметр | КМ-4-01 | КМ-4-02 | КМ-4-03 | КМ-4-04 | КМ-4-05 | МП-4 |
|---|---|---|---|---|---|---|
| Полоса | 380–2700 МГц | 694–2690 МГц | 1695–3800 МГц | 380–3800 МГц | 1710–2700 МГц | 698–3800 МГц |
| Коротко | 380–960 + 1695–1880 + 1920–2200 + 2300–2700, есть сдвоенное | 694–960 + 1710–1880 + 1920–2170 + 2300–2690, есть сдвоенное | 1695–1880 + 1920–2200 + 2300–2700 + 3300–3800, есть сдвоенное | 380–960 + 1710–2170 + 2300–2700 + 3300–3800 | 1710–1880 + 1920–2170 + 2300–2400 + 2500–2700 | 3 исполнения |
| Страница | Открыть | Открыть | Открыть | Открыть | Открыть | ← Вы здесь |
Все модели и подбор по задаче — в разделе «Многополосные сумматоры диапазонов».
Вопросы и ответы
Мультиплексер разделяет полосы фильтрами и почти не теряет мощность, но полосы должны быть разнесены. Гибридный сумматор складывает сигналы одной полосы ценой деления мощности.
Соединители 4.3-10, розетка, на всех портах.
По паспорту: защита IP67, рабочая температура МП-4-800+1800+2100+2600 — −40…+65 °C; МП-4-800+1800+2600+3500 — −40…+65 °C; МП-4-700+1800+2100+2300 — −20…+60 °C.
По полосам систем, которые идут в общий фидер: каждый диапазон должен целиком попадать в полосу своего порта.
