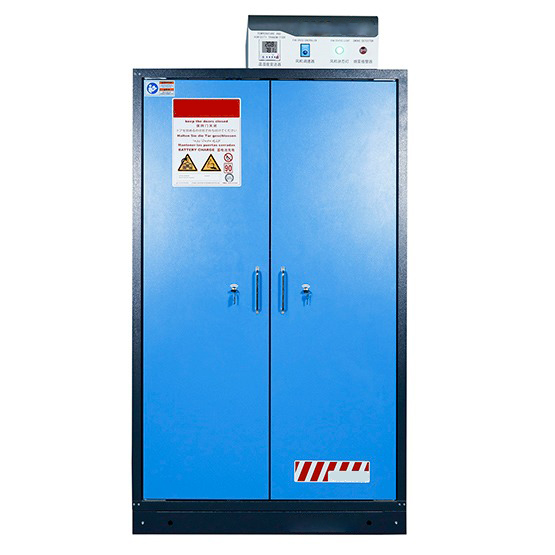

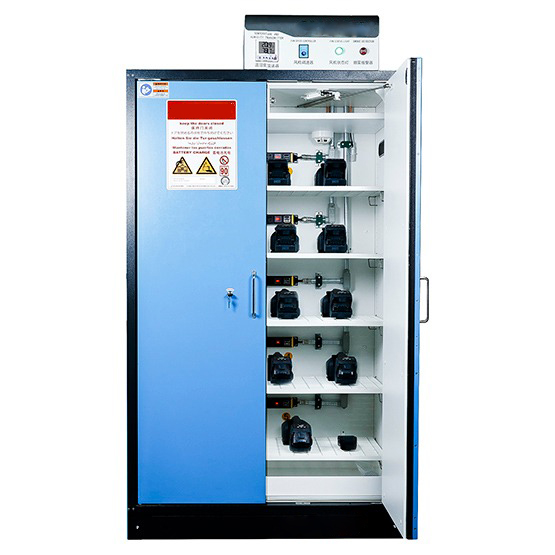

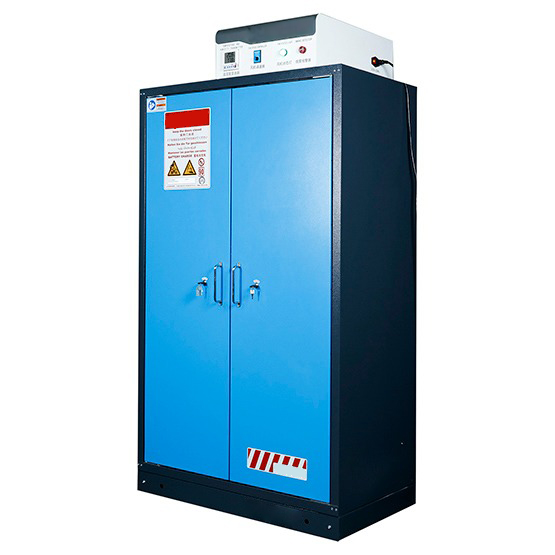

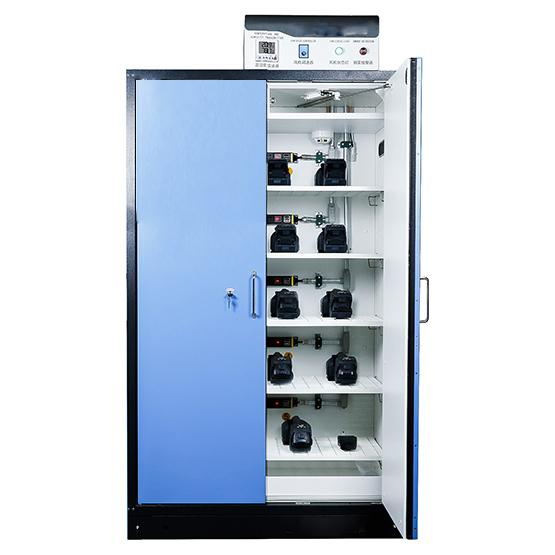

Интеллектуальный безопасный шкаф, двухстворчатая самозакрывающаяся дверь, 5 полок — максимальная защита и вместимость
О модели
КАДАММ ШАБ-90-170 — старшая модель серии, где акцент сделан на противопожарную защиту. Ключевая цифра — 90 минут огнестойкости: если внутри всё-таки начнётся тепловой разгон батареи, корпус удерживает огонь внутри эти полтора часа. Этого времени хватает, чтобы люди успели эвакуироваться, а пожарный расчёт — приехать и локализовать очаг, не дав ему уйти на остальной объект.
Отдельно проработана дверь: она самозакрывающаяся — даже если сотрудник забыл её прикрыть, шкаф вернётся в закрытое состояние сам и не оставит очаг открытым. Такой шкаф ставят там, где цена ошибки высока: на производстве, в логистических комплексах и на складах, в сервисных и ремонтных зонах, в технических помещениях офисных и торговых зданий.
Ключевые преимущества
Особенности конструкции и безопасности
Подробнее о конструкции
Технические характеристики
| Основные параметры | |
|---|---|
| Бренд / Модель | КАДАММ ШАБ-90-170 |
| Сертификат ЕС | EN 14470-1 |
| Огнестойкость | 90 мин, класс 90Б |
| Количество полок | 5 шт. |
| Нагрузка на полку | 50 кг |
| Тип двери | Двухстворчатая, самозакрывающаяся |
| Цвет | Синий |
| Электрика и вентиляция | |
|---|---|
| Питание | 220 В / 50 Гц / 10 А |
| Розетки PUD | 5 шт. (всего 40 гнёзд) |
| Розетка | Взрывобезопасная, с молниезащитой |
| Диаметр клапана | 100 мм |
| Вентиляционная труба | 100 мм (рекомендуемый) |
| Объём вытяжки | 275 м³/ч |
| Вытяжка | С частотным преобразователем |
| Габариты | |
|---|---|
| Внешние (В×Ш×Г) | 2180 × 1160 × 625 мм |
| Упаковка (В×Ш×Г) | 2300 × 1230 × 740 мм |
| Системы безопасности | |
|---|---|
| Пожаротушение | Автоматическое, с датчиком температуры |
| Датчики | Дым, температура, влажность (реал. время) |
| Двери | Датчики открытия с сигнализацией |
| Кабельные каналы | Взрывозащищённые, с герметиком |
| Климат-контроль | Поддержание t° и влажности |
Назначение и области применения
Решение помогает отделить процесс зарядки от общего пространства, минимизировать факторы риска и обеспечить повышенный уровень пожарной безопасности на объекте.
Рекомендации по эксплуатации
- Используйте оригинальные или сертифицированные зарядные устройства, соответствующие типу аккумулятора.
- Соблюдайте предписания производителей АКБ и ЗУ по токам, температуре и времени зарядки.
- Регулярно осматривайте кабели и разъёмы, исключайте механические повреждения.
- Не перегружайте электрические линии, распределяйте нагрузку по каналам питания.
- Обеспечьте доступ к средствам первичного пожаротушения и обучите персонал действиям при ЧС.
Ввод в эксплуатацию
Перед первым включением установите шкаф строго горизонтально в указанном месте внутри помещения. Подключите заземляющий провод от заземляющего винта в нижней левой части корпуса к точке заземления здания. После заземления подключите кабель питания к сети AC 220 В / 50 Гц. При необходимости подключите вентиляционный патрубок (ø100 мм) к внешней вытяжной системе через ПВХ-трубу или нейлоновый воздуховод.
Схема подключения шкафа
| № | Действие | Описание |
|---|---|---|
| 1 | Установка и заземление | Разместить шкаф горизонтально, подключить заземляющий провод к нижнему левому винту корпуса |
| 2 | Подключение питания | Подключить кабель питания (AC 220 В / 50 Гц / 10 А) к сети |
| 3 | Вентиляция | При необходимости подключить внешний воздуховод ø100 мм к патрубку на крыше шкафа |
| 4 | Включение питания и вентилятора | На панели управления включить автоматы: «Питание» и «24V Вентилятор». Аксиальный вентилятор, датчик температуры/влажности, дымовой датчик и LED-подсветка переходят в рабочий режим |
| 5 | Скорость вентилятора | Отрегулировать скорость вентилятора в зависимости от количества заряжаемых аккумуляторов |

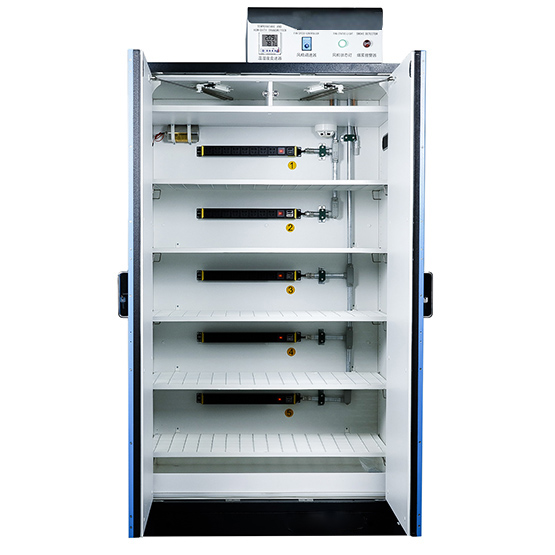

| 6 | Подключение зарядных устройств | Для каждой полки (1–4) включить соответствующий автомат на панели. Розетки PDU имеют двойной контактный выключатель — при необходимости можно отключить питание отдельной группы без отключения всего шкафа |
| 7 | LED-подсветка | Управляется автоматически: включается при открытии двери, выключается при закрытии. Ручное управление не требуется |
Настройка датчика температуры и влажности
Датчик отображает текущие значения температуры и влажности внутри шкафа. Для входа в настройки удерживайте кнопку SET 2 секунды. Переключение между параметрами — кнопка F2. Изменение значения: F3 (+1 / +10 при удержании), F4 (−1 / −10 при удержании). Сохранение — короткое нажатие SET.
| № | Параметр | Диапазон / значение по умолчанию | Описание |
|---|---|---|---|
| 1 | Адрес устройства | 1–255 / по умолчанию: 1 | RS485-адрес для интеграции в систему мониторинга |
| 2 | Скорость обмена (Baud rate) | 2400 / 4800 / 9600 / по умолчанию: 4800 | Скорость RS485-интерфейса |
| 3 | Верхний предел температуры | −100...+99 °C / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 4 | Верхний предел влажности | 0–100% / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 5 | Нижний предел температуры | −100...+99 °C / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
| 6 | Нижний предел влажности | 0–100% / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
Нормативная база и соответствие стандартам
Меры предосторожности
| ⚠ | Требование |
|---|---|
| ! | Шкаф устанавливается только в помещении |
| ! | Шкаф должен стоять строго горизонтально для нормального открывания и закрывания дверей |
| ! | Заглушки вентиляционных отверстий изолируют внутреннее пространство от внешней среды; могут быть сняты согласно местным нормативным требованиям |
| ! | При подъёме и перемещении шкафа не подкладывать руки под основание |
| ! | Использовать только соответствующий источник питания (AC 220 В / 50 Гц / 10 А) |
| ! | При срабатывании аварийной сигнализации немедленно устранить причину |
| ! | Прочие зарядные устройства подключать только после согласования с поставщиком |
Упаковка
| Параметры упаковки | |
|---|---|
| Тип упаковки | Паллет + картонная коробка |
| Материал | Паллет из фанеры + 7-слойный картон АВ |
| Метод крепления | Упаковочная лента |
| Количество в упаковке | 1 шт. |
| Размеры упаковки (В×Ш×Г) | 2300 × 1230 × 740 мм |
| Параметры огнетушителя (опционально) | |
|---|---|
| Крепление | Внутренняя гайка M10 на крыше шкафа |
| Максимальный вес | До 6 кг |
| Тип | Подвесной автоматический огнетушитель |
| Установка | Пользователем самостоятельно при необходимости |
Почему выбирают КАДАММ ШАБ-90-170
Типовые сценарии использования
Крупный сервисный центр
Большой парк аккумуляторов: 5 полок и высота 2180 мм дают максимальную вместимость в линейке. Самозакрывающаяся дверь страхует при интенсивном потоке персонала.
Производственная линия
Сменная зарядка инструмента для нескольких бригад. Глубина 625 мм вмещает крупные ЗУ и аккумуляторы нестандартных форм-факторов.
Логистический комплекс
Зарядка АКБ погрузчиков, тележек и сканеров в одной защищённой зоне. Самозакрывание двери гарантирует, что барьер сработает даже при забывчивости оператора.
Строительная площадка
Централизованная точка зарядки для бригад на объекте. Огнестойкий корпус 90Б и автоматическое пожаротушение снижают риски в условиях временной инфраструктуры.
Сравнение моделей КАДАММ
| Характеристика | ШАБ-И-83 | ШАБ-И-170 | ШАБ-90-170 (эта модель) |
|---|---|---|---|
| Тип двери | Одностворчатая | Двухстворчатая | Двухстворчатая, самозакрывающаяся |
| Вместимость | 83 л | 170 л | — |
| Количество полок | 4 | 4 | 5 |
| Ширина корпуса | 600 мм | 1090 мм | 1160 мм |
| Высота корпуса | 1890 мм | 1890 мм | 2180 мм |
| Глубина корпуса | 460 мм | 460 мм | 625 мм |
| Нагрузка на полку | 50 кг | 50 кг | 50 кг |
| Розетки PUD | 40 шт. | 40 шт. | 40 шт. |
| Объём вытяжки | 275 м³/ч | 275 м³/ч | 275 м³/ч |
| Огнестойкость | 90 мин, 90Б | 90 мин, 90Б | 90 мин, 90Б |
| Автоматическое пожаротушение | Да | Да | Да |
| Самозакрывающаяся дверь | — | — | Да |
| Сертификат | EN 14470-1 | EN 14470-1 | EN 14470-1 |
| Питание | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А |
ШАБ-И-83 — компактный
Объём 83 л, ширина 600 мм. Подходит для ограниченного пространства и небольшого парка АКБ.
ШАБ-И-170 — стандартный
Объём 170 л, двухстворчатая дверь. Оптимальный баланс вместимости и удобства доступа.
ШАБ-90-170 — эта модель
5 полок, высота 2180 мм, глубина 625 мм, самозакрывающаяся дверь. Максимальные вместимость и защита.
