KADAMM ШГБ-3 — шкаф взрывозащищённый для газовых баллонов, 3 баллона
Стационарный шкаф для газовых баллонов, огнестойкий и взрывозащищённый: маркировка Ex d mb IIC T6 Gb, штатный датчик горючих газов со свето-звуковой сигнализацией, автоматический клапан при 70 °C.
Ex d mb IIC T6 Gb · ТР ТС
Сигнализация · датчик утечки
3
Баллонов
2
Двери
Ex
Взрывозащита
200,5×120×50
В×Ш×Г, см
Об изделии
KADAMM ШГБ-3 — старшая взрывозащищённая модель на три баллона: групповой запас газов лаборатории или участка под общим контролем датчика и сигнализации.
Корпус — двухслойная сталь с покрытием, стойким к кислотам и щелочам. Электрооборудование взрывозащищённое: точечный датчик горючих газов распознаёт большинство горючих смесей, при утечке автоматически включается свето-звуковая сигнализация. Наружный выпускной клапан Ø 7,5 см сам закрывается при нагреве до 70 °C; по заказу — взрывозащищённый вентилятор и панель газоподачи (редукторный узел), чтобы отбирать газ, не перемещая баллон. Размеры — 200,5×120×50 см.
Компактнее — KADAMM ШГБ-1 и KADAMM ШГБ-2. Для перевозки баллонов по цеху есть мобильная серия М, она в таблице ниже. Вся газобаллонная серия сведена в таблицу ниже.
Несовместимые газы держат порознь: баллоны с горючими газами и окислителями (кислород) хранят в разных шкафах или контейнерах — в общем объёме даже небольшая утечка грозит возгоранием.
Что даёт в работе
Огнестойкость 90 мин
Стальной шкаф выдерживает стандартный пожар в течение 90 минут без разрушения.
Взрывозащищённая конструкция
Исключает детонацию баллона при пожаре.
Вентиляция принудительная
Не даёт газу накапливаться внутри шкафа.
Замок с двойной блокировкой
Закрывает посторонним доступ к баллонам.
Компактный стационарный шкаф
Рассчитан на 3 баллона при минимуме занимаемого места.
Знаки опасности
Для кого подходит
Лаборатория с газамиАргон, азот, водород и горючие смеси под присмотром датчика.
Сварочные постыРабочий и резервный баллоны рядом с местом работ.
Взрывоопасные зоныЭлектрооборудование во взрывозащищённом исполнении.
Технические характеристики
| Параметр | KADAMM ШГБ-3 |
|---|---|
| Назначение | Хранение газовых баллонов; исполнение огнестойкое и взрывозащищённое |
| Вместимость | 3 баллона (40/10/8/4 л) |
| Двери | 2, ручное закрывание |
| Взрывозащита | Ex d mb IIC T6 Gb; датчик, сигнализация и коробка во взрывозащищённом исполнении |
| Контроль утечки | Точечный датчик горючих газов и свето-звуковая сигнализация (штатно) |
| Клапан выпуска | Ø 7,5 см, закрывается автоматически при 70 °C |
| Опции | Вентилятор взрывозащищённый; панель газоподачи (редукторный узел) |
| Корпус | Сталь в два слоя, покрытие стойкое к кислотам и щелочам |
| Габариты (В×Ш×Г) | 200,5×120×50 см |
| Упаковка (В×Ш×Г) | 215×128×63 см |
| Стандарты | Взрывозащита Ex d mb IIC T6 Gb; есть сертификация ТР ТС |
Нормы и сертификаты
ТР ТС
Сертификат соответствия техническим регламентам Таможенного союза.
EN 14470
Стандарт на огнестойкие шкафы для ЛВЖ, взятый как ориентир по огнестойкости.
Требования пожарной безопасности к стационарному хранению газовых баллонов.
Риск взрыва
Газовый баллон без защищённого хранения — источник постоянной опасности
При разрушении баллона с пропаном под давлением 1,6 МПа высвобождается энергия, сопоставимая с несколькими килограммами тротила.
Без шкафа для баллонов
Баллон упал → сорван вентиль → разрыв
Пропан и воздух = взрывоопасная смесь
Несовместимые газы рядом → катастрофа
Нарушение правил противопожарного режима — предписание
Шкаф ШГБ KADAMM
Баллоны закреплены и не упадут
Вентиляция сверху и снизу (пропан тяжелее воздуха)
Отдельные секции для несовместимых газов
Замок и предупреждающие знаки — как требует ПБ
1.6 МПа
рабочее давление
в баллоне с пропаном
в баллоне с пропаном
1 м
минимальная дистанция
до источника огня
до источника огня
Серия KADAMM ШГБ для газовых баллонов
| Модель | Тип | Вместимость | Двери | |
|---|---|---|---|---|
 KADAMM ШГБ-1 | Стационарный взрывозащищённый | 1 баллон | 1 | Открыть → |
 KADAMM ШГБ-2 | Стационарный взрывозащищённый | 2 баллона | 2 | Открыть → |
| KADAMM ШГБ-3 | Стационарный взрывозащищённый | 3 баллона | 2 | ← Вы здесь |

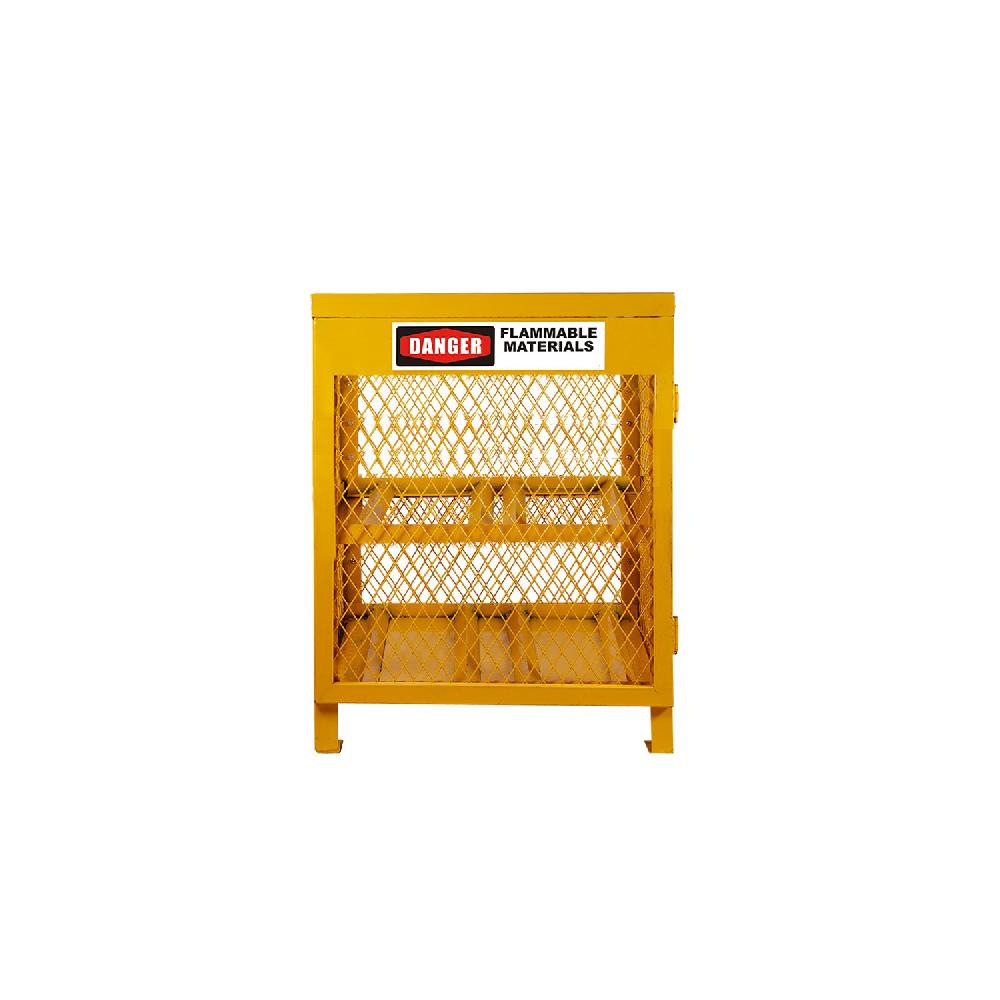

 KADAMM ШГБ-М-4 | Контейнер мобильный, низкий | 4 баллона | 1 | Открыть → |
 KADAMM ШГБ-М-8 | Контейнер мобильный, в полный рост | 8 баллонов | 1 | Открыть → |

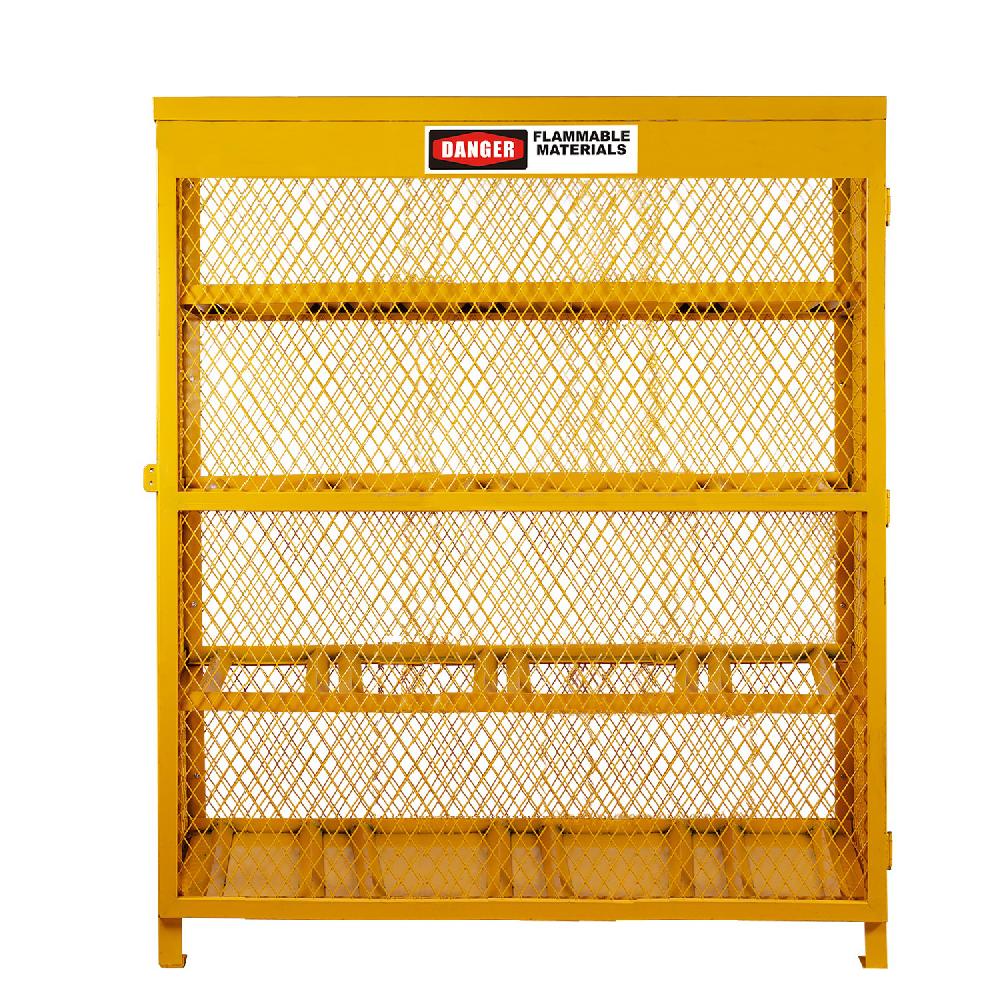

 KADAMM ШГБ-М-16 | Контейнер мобильный, широкий | 16 баллонов | 2 | Открыть → |
 KADAMM ШГБ-М-9Б | Мобильный, под крупные баллоны | 9 баллонов | 1 | Открыть → |
 KADAMM ШГБ-М-18Б | Мобильный, под крупные баллоны, широкий | 18 баллонов | 2 | Открыть → |
 KADAMM ШГБ-М-89 | Комбинированная укладка 8+9 | 8 гориз. + 9 верт. | 2 | Открыть → |
Жидкие химикаты хранятся в профильных сериях: для ЛВЖ — KADAMM ШЛВ-170 и другие форматы шкафов безопасности.
Сферы применения
Промышленные предприятия
Сварочные баллоны (ацетилен, пропан, кислород) в производственных цехах.
Строительные площадки
Упорядоченное хранение баллонов с защитой от доступа посторонних.
Складские комплексы
Баллоны СУГ для автопогрузчиков и технологического оборудования хранятся централизованно.
Торговые объекты
Баллоны для газовых горелок, систем отопления и коммерческих кухонь.
Рестораны и HoReCa
Газовые баллоны профессиональных кухонь с соблюдением норм безопасности.
Коммунальные службы
Баллоны аварийных бригад и служб технического обслуживания.
Установка и запуск в работу
- 1Выберите хорошо проветриваемое место в стороне от источников тепла.
- 2Прикрепите шкаф к стене или полу по инструкции по монтажу.
- 3Подключите принудительную вентиляцию.
- 4Установите замок с двойной блокировкой.
- 5Проверьте, что знаки опасности хорошо видны.
Дополнительное оснащение под заказ
Цену и срок изготовления опций уточняйте у менеджера.
Светоотражающие знаки опасности
Лучше видны при слабом освещении.
Замок с двойной блокировкой
Дополнительная преграда для посторонних.
Анкерные болты для крепления к полу
Фиксируют клеть, чтобы она была устойчива в сейсмоопасных районах.
Что входит в поставку
| Позиция | В комплекте | Кол-во |
|---|---|---|
| Шкаф ШГБ-3 | ✓ | — |
| Паспорт и инструкция | ✓ | — |
