КАДАММ (KADAMM) · Серия ТЛ10xx
Исполнение ТЛ1012 без клавиатуры, предназначенное для оперативно-диспетчерских систем. Вызов уходит прямо при поднятии трубки. Корпус литой алюминиевый, IP66, IK9, РН-1, питание берётся от линии.
Без клавиатуры · прямой вызов
Литой алюминий · антивандальная трубка
IP66 · IK9 · −40…+60°C
РН-1 · шахтное исполнение
Гарантия 36 мес.
IP66
Степень защиты
IK9
Ударопрочность
РН-1
Ур. изоляции
≥85 дБ
Звонок (1 м)
−40…+60
°C диапазон
30 000 ч
MTBF
О модели

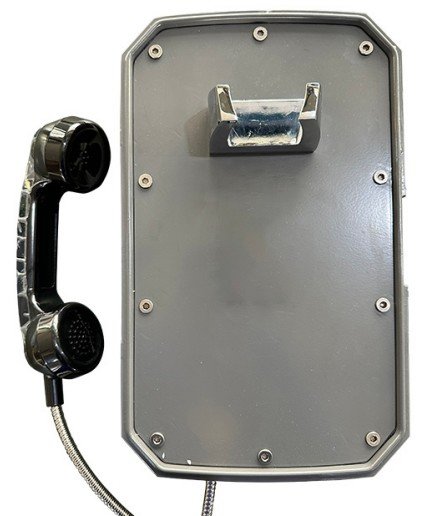

КАДАММ ТЛ1012-БН — диспетчерское исполнение ТЛ1012 под системы прямого вызова без набора номера (hot-line). По конструкции он ничем не отличается от старшего собрата: литой алюминиевый корпус с рёбрами жёсткости, антивандальная трубка с бронированным шнуром, степень защиты IP66 / IK9 / РН-1. Разница лишь в отсутствии клавиатуры — стоит поднять трубку, и заранее запрограммированный номер оператора либо диспетчера набирается автоматически.
Применяется в системах экстренной и оперативной связи: пути эвакуации, посты безопасности, тоннели, лифты, машинные отделения. Реакция минимальна — голосовое соединение устанавливается через 1–2 секунды после снятия трубки.
Ключевые преимущества
Время реакции 1–2 секунды
Трубка снята — сохранённый номер набирается сам. Ни искать клавиши в темноте или в перчатках, ни держать номера в памяти не требуется.
Литой алюминиевый корпус
Корпус тот же, что у ТЛ1012: цельный отлив, усиленный рёбрами жёсткости. Удары его не разрушают, коррозия не берёт.
IP66 — мойка из шланга
Пыль не проникает совсем, мощные струи воды с любого направления не страшны. Эксплуатируется на эстакадах, причалах, нефтяных платформах.
Антивандальная трубка
Шнур со стальной оплёткой не поддаётся перерезанию. Трубка выполнена из ударопрочного полимера и прошла испытание на 30 000 циклов.
Не требует обслуживания
Подвижных частей, кроме рычажного переключателя, нет. Средняя наработка на отказ — 30 000 часов, то есть 3,4 года непрерывной работы.
Питание от линии
Внешний блок питания не требуется. Подключается к любой аналоговой АТС либо мини-АТС. В режиме ожидания ток не превышает 0,1 А — меньше, чем у ТЛ1012.
Что означают стандарты защиты
IP66
Пыль не проникает совсем, мощные струи воды с любого направления не страшны. Годится для открытых площадок, мойки оборудования, морских ветров.
IK9 (10 Дж)
Трубка и корпус переносят удар стальной болванки массой 5 кг, сброшенной с высоты 200 мм. Этого хватает для общественных мест и производственных цехов.
РН-1
Исполнение рудничное нормальное. Аппарат допущен к применению в шахтах и подземных выработках, которые не отнесены к опасным по газу или пыли.
WF1
Антикоррозионная защита лёгкого исполнения — подходит для прибрежных и слабоагрессивных сред: солевой туман, влажность 95%.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый, диспетчерский (hot-line) |
| Клавиатура | отсутствует |
| Способ вызова | прямой по поднятию трубки |
| Питание | от телефонной линии 20–75 В |
| Подключение | телефонный кабель с RJ11 (в комплекте) |
| Громкость звонка (1 м) | не менее 85 дБ |
| Рабочий ток в ожидании | ≤ 0,1 А |
| Полоса частот микрофона | 250–3000 Гц |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP66 |
| Ударопрочность | IK9 (10 Дж) |
| Уровень изоляции | рудничное нормальное РН-1 |
| Степень коррозии | WF1 |
| Температура эксплуатации | от −40 до +60 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| УФ-стойкость | полная защита от УФ-излучения |
| Конструкция и монтаж | |
|---|---|
| Материал корпуса | литой алюминиевый сплав с рёбрами жёсткости |
| Цвет | серый (RAL по заказу) |
| Кабельный ввод | 1 шт. PG11 |
| Телефонная линия | RJ11 |
| Крепление | к вертикальной поверхности |
| Трубка | антивандальная, бронированный шнур |

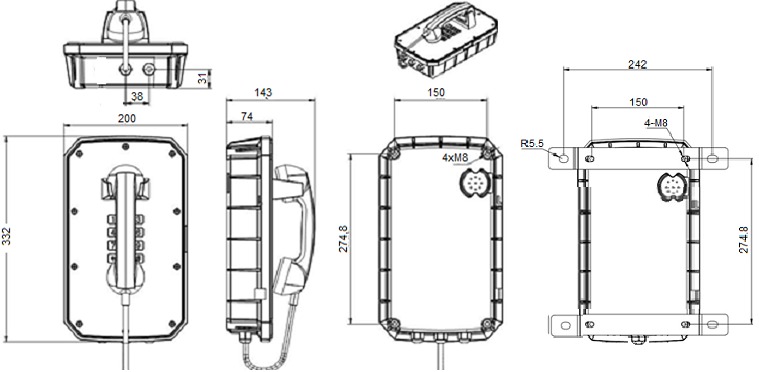

| Размеры | 200 × 332 × 143 мм (горизонтальный корпус) |
| Размер упаковки | 440 × 290 × 210 мм |
| Надёжность и вес | |
|---|---|
| Среднее время безотказной работы | 30 000 часов |
| Среднее время восстановления | не более 30 минут |
| Вес аппарата (прибл.) | 5 кг |
| Гарантия | 36 месяцев со дня ввода |
| Срок поставки со склада | по запросу |
| Страна производства | Китай (бренд КАДАММ) |
| Производитель | КАДАММ Communication Equipment |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
Сравнение с похожими моделями
Каталог КАДАММ включает несколько всепогодных аналоговых аппаратов без номеронабирателя для систем прямой связи. Различаются они материалом корпуса и температурным диапазоном.

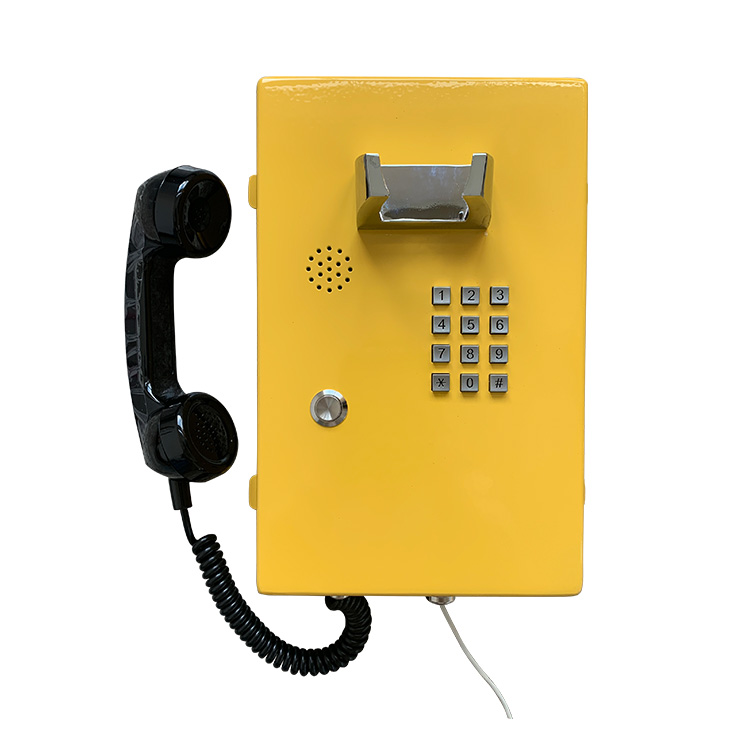

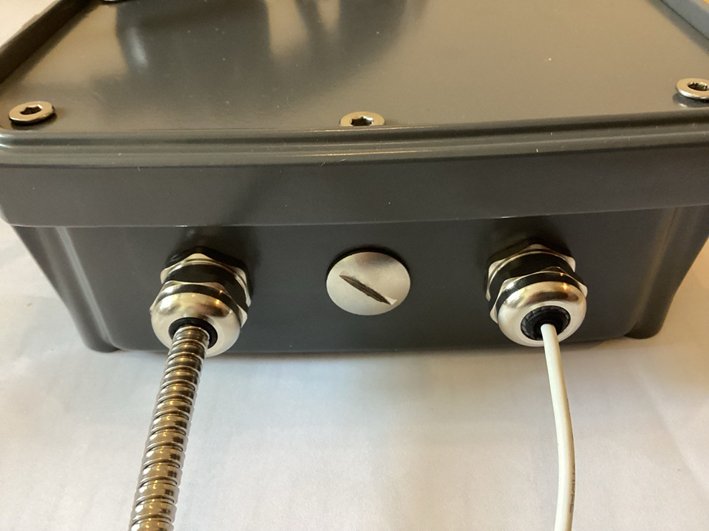

| Параметр | ТЛ1012-БН ◀ | ТЛ1012 | ТЛ1109 |
|---|---|---|---|
| Фото | |  |  |
| Номеронабиратель | Нет (hot-line) | 12 кнопок | 12 кнопок + спид-дайл |
| Корпус | Литой алюминий | Литой алюминий | Нержавейка AISI 304 |
| Степень защиты | IP66 | IP66 | IP54 (опц. IP65) |
| Ударопрочность | IK9 | IK9 | IK9 |
| Уровень изоляции | РН-1 | РН-1 | — |
| Температура | −40…+60 °C | −40…+60 °C | −40…+70 °C |
| Ток в ожидании | ≤0,1 А | ≤0,2 А | ≤0,1 А |
| MTBF | 30 000 ч | 30 000 ч | 10 000 ч |
| Карточка | Текущая | Смотреть → | Смотреть → |
ТЛ1012-БН выбирают, когдаТребуется одно действие — снять трубку — и мгновенная связь с диспетчером
Место установки таково, что набор номера невозможен: темнота, перчатки, паника
Сценарий использования — экстренная связь, эвакуация, лифты, посты безопасности
Условия предельно тяжёлые (IP66 + РН-1), а потребление от линии должно быть низким
Место установки таково, что набор номера невозможен: темнота, перчатки, паника
Сценарий использования — экстренная связь, эвакуация, лифты, посты безопасности
Условия предельно тяжёлые (IP66 + РН-1), а потребление от линии должно быть низким
Области применения
Лифты и подъёмники
Связь кабины с диспетчерской. Отвечает требованиям к лифтовой связи по автоматическому вызову, громкости и защите от вандализма.
Пути эвакуации
Переходы, аварийные лестницы, выходы из тоннелей. При ЧС реакция минимальна, набирать ничего не нужно.
Машинные отделения
Связь оператора с диспетчером компрессорной, насосной, котельной. От брызг и пара защищает IP66.
Шахтные стволы
Промежуточные горизонты и общеобменные выработки (РН-1). Диспетчер шахты вызывается напрямую.
Морские суда
Аварийная связь на палубе, мостики, машинные отсеки. Стоек к морской качке и солевому туману.
Производственные посты
Операторские, бригадирские пункты, наблюдательные посты. Прямая линия до центрального диспетчерского пункта.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность с упаковочным листом.
- 2Заранее пропишите номер вызова в настройках вашей АТС — именно он и будет набираться аппаратом ТЛ1012-БН при поднятии трубки.
- 3Разметьте крепёжные отверстия. Корпус аппарата ТЛ1012-БН горизонтальный, размером 200 × 332 мм. Устанавливают его обычно на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на кронштейнах из комплекта. Сквозные отверстия в корпусе сверлить нельзя.
- 5Проведите кабель через гермоввод PG11 и подключите к колодке RJ11.
- 6Снимите трубку. Аппарат обязан сразу набрать запрограммированный номер. От снятия трубки до начала вызова проходит не более 2 секунд.
- 7Оцените слышимость и громкость. Если нужно, скорректируйте уровни в настройках АТС.
Опции по запросу
Цену и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса по RAL
Красный, оранжевый, жёлтый применяются для маркировки экстренных постов. На лифтовых установках чаще всего выбирают жёлтый.
Трубка с PTT-кнопкой
Кнопка, включающая передачу голоса. Пригодится там, где фоновый шум высок.
Дополнительный микрофон с шумоподавлением
Активный фильтр на отдельном чувствительном элементе. Уменьшает захват шума насосов и двигателей.
Двойной номер вызова
На случай недоступности основного диспетчера прописывается второй номер. Реализация выполняется настройками АТС.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* На каждые 10 или менее аппаратов, поставляемых в один адрес, выдаётся руководство по эксплуатации.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Как именно происходит вызов? Нужно что-то нажимать?Нет. Стоит поднять трубку — и номер диспетчера, запрограммированный в АТС, набирается автоматически. Трубка положена — связь прерывается.
Номер диспетчера прописывается в самом аппарате?Нет. ТЛ1012-БН — полностью аналоговый аппарат, памяти у него нет. Номер задаётся в настройках АТС (мини-АТС): для абонентского порта, куда подключён аппарат, прописывается правило hot-line. За подробностями настройки обратитесь к документации вашей АТС либо к менеджеру.
Чем ТЛ1012-БН отличается от ТЛ1012?Разница только в отсутствии клавиатуры. Защита, корпус, трубка, шнур и кабельный ввод совпадают. При этом ТЛ1012-БН легче на 200 г, поскольку узла клавиатуры нет, а потребление в ожидании ниже: ≤ 0,1 А против ≤ 0,2 А.
Можно ли позвонить с ТЛ1012-БН на любой номер?Нет. Аппарат hot-line по определению набирает единственный заранее заданный номер. Когда требуется набор произвольных номеров, берите ТЛ1012 с клавиатурой.
Подходит ли для лифтовой связи?Да, это одно из основных применений. Аппарат отвечает требованиям ГОСТ к двусторонней переговорной связи в лифтах. Корпус IP66 закрывает его от вандализма и попыток залить жидкостью.
Можно установить на улице?Да. Степень защиты IP66 допускает уличный монтаж без навесов и козырьков. Алюминиевый корпус с порошковой окраской сохраняет стойкость к УФ-излучению 15+ лет.
Питание идёт от линии, а если линия пропадёт?Если линия пропала, аппарат перестаёт работать — как и любой аналоговый телефон. Для критических применений предусмотрите резервирование: например, переключение на резервную АТС, запитанную от источника бесперебойного питания.
Какая громкость звонка?На расстоянии 1 м — не менее 85 дБ, слышно даже в шумном помещении. Регулировка громкости не предусмотрена.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт идёт с даты ввода в эксплуатацию, но не превышает 40 месяцев со дня отгрузки.
MTBF
30 000 часов
Клавиатуры нет — точек отказа меньше, надёжность прежняя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
