КАДАММ (KADAMM) · Серия ТЛ11xx
Аналоговый телефон, корпус — нержавеющая сталь AISI 304. Тональный набор (DTMF) с клавиатуры, есть кнопка быстрого вызова. Температура до +70 °C, степень защиты IP54 (опционально IP65).
Аналоговый · питание от линии
Нержавейка AISI 304 · жёлтый цвет
IP54 (опц. IP65) · IK9 · −40…+70 °C
Спид-дайл · быстрый вызов
Гарантия 36 мес.
IP54
Защита (опц. IP65)
IK9
Ударопрочность
AISI 304
Корпус
≥80 дБ
Звонок (1 м)
−40…+70
°C диапазон
4,5 кг
Вес
О модели

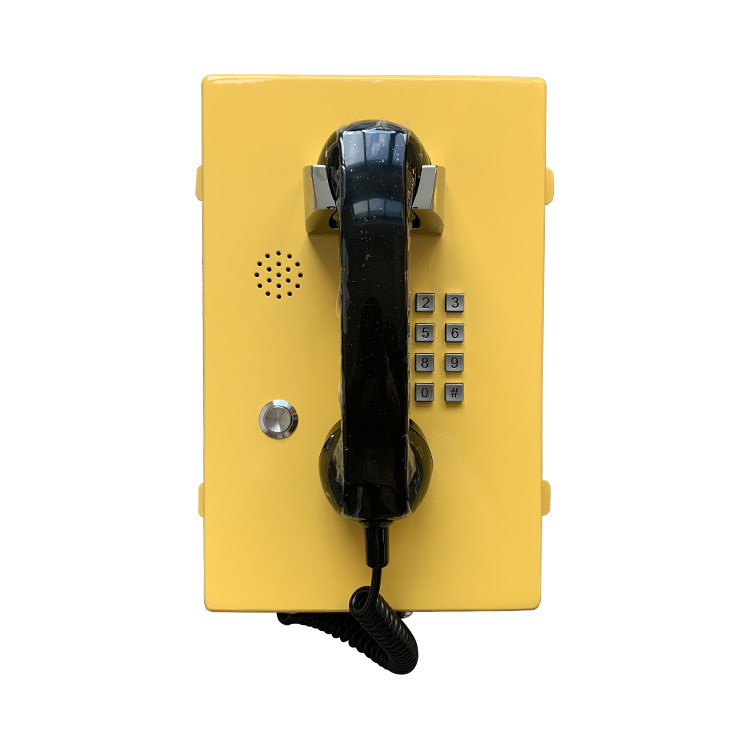

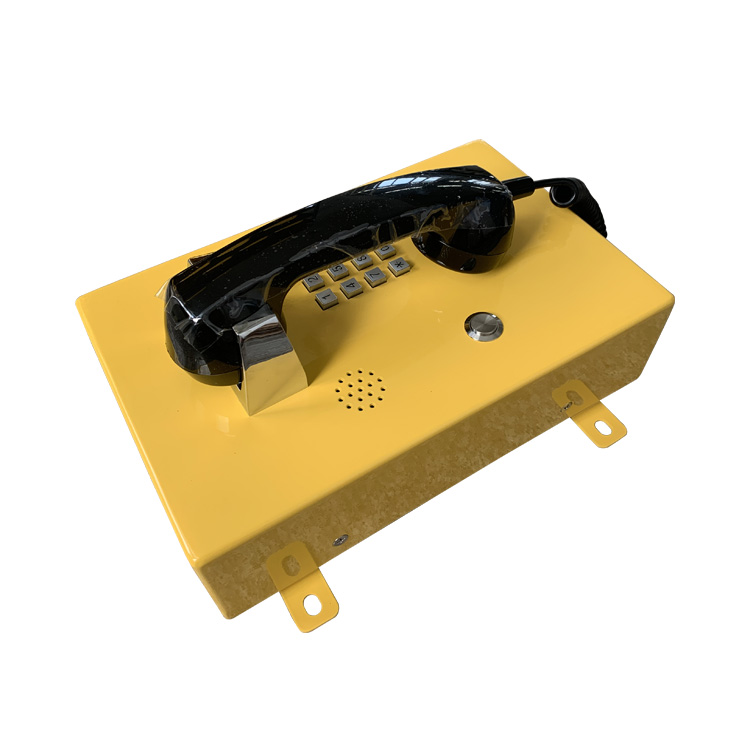

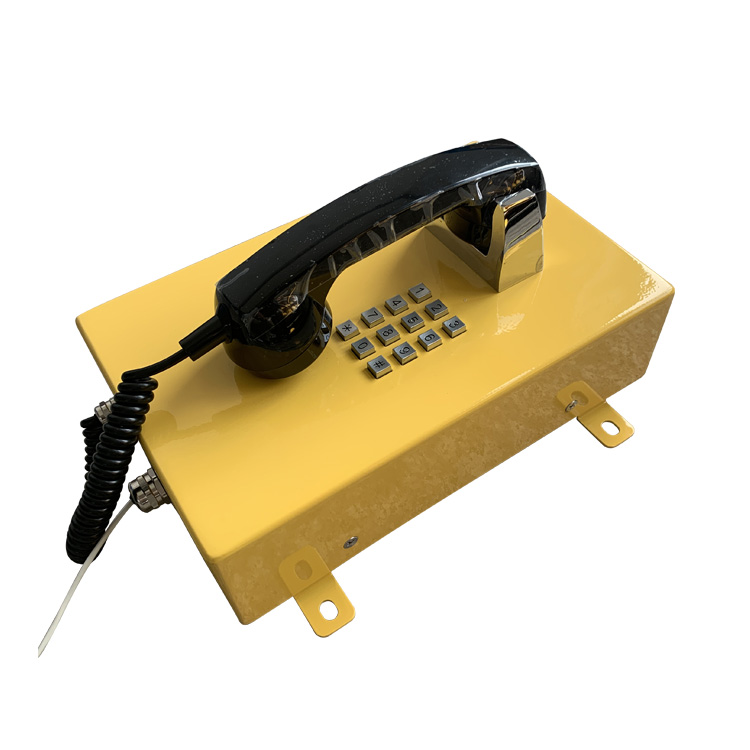

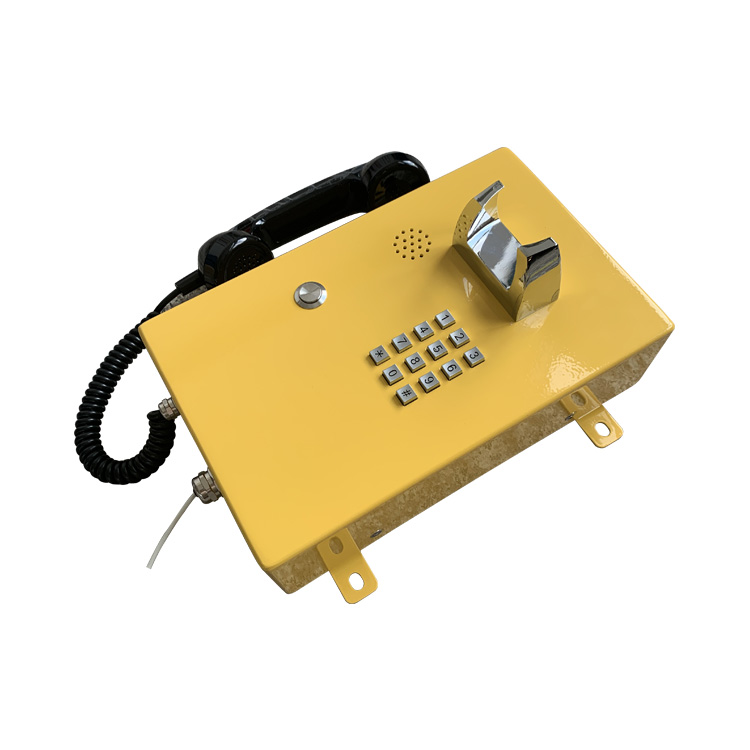

КАДАММ ТЛ1109 — промышленный аналоговый телефон в корпусе из нержавеющей стали AISI 304 для объектов, где нужна стойкость к коррозии и к регулярной санитарной мойке. Набор тональный (DTMF): 12 стандартных кнопок и отдельная кнопка быстрого набора заранее запрограммированного номера. Стандартным принят жёлтый цвет корпуса — так аппарат лучше заметен в производственных условиях; по запросу выпускается в других цветах.
Отличие от старшей серии ТЛ1012: нержавейка вместо литого алюминия, температура до +70 °C (вместо +60), однако степень защиты ниже (IP54 вместо IP66), как и наработка (10 000 часов вместо 30 000). Эргономичный бюджетный вариант для умеренных условий.
Ключевые преимущества
Корпус из нержавейки AISI 304
Полированная гладкая поверхность грязь не задерживает и легко моется. Стандартное решение для медицины, фармацевтики, пищевой промышленности.
Тональный набор + спид-дайл
Тональный набор DTMF, 12 стандартных кнопок (0–9, *, #). Плюс отдельная кнопка быстрого вызова запрограммированного номера: одно нажатие — звонок диспетчеру.
Питание от телефонной линии 48 В
Напряжение АТС стандартное (допустимо 20–75 В). Внешний блок питания не требуется. В ожидании ток ≤ 0,1 А.
IP54 базово, IP65 опционально
Пыль не проникает вовсе, водяные брызги с любой стороны не вредят. Для мойки из шланга или уличной установки по запросу доступен IP65.
Магнитогерконовый держатель трубки
Вместо контактного рычага — бесконтактный датчик. Окислению и износу не подвержен, отрабатывает миллионы циклов.
Дополнительный микрофон с шумоподавлением
Поставляется по запросу. Фоновый шум до 65 дБ компенсирует активный фильтр — голос разборчив даже в шумном цеху.
Что означают стандарты защиты
AISI 304
Марка нержавеющей стали — AISI 304 (по международному соответствию 08Х18Н10). Принята как стандарт в медицинской, фармацевтической и пищевой промышленности. Коррозии и намагничиванию не подвержена, санитарную мойку щелочами переносит.
IP54 / IP65
В базе — защита от брызг и пыли (IP54). Опция IP65 добавляет полную пыленепроницаемость и защиту от струй воды. Заказывается отдельно.
IK9 (10 Дж)
Трубка и корпус держат удар стальной болванкой 5 кг, сброшенной с высоты 200 мм. Годится для общественных мест и производственных цехов.
DTMF
Тональный набор поддерживают все современные АТС. Работает с переадресацией, конференц-связью, голосовыми меню (IVR).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый |
| Тип набора | тональный (DTMF) |
| Клавиатура | 12 кнопок (0–9, *, #) + кнопка спид-дайла |
| Питание | от телефонной линии 48 В (диапазон 20–75 В) |
| Подключение | телефонный кабель с RJ11 (в комплекте) |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Рабочий ток в ожидании | не более 0,1 А |
| Полоса частот микрофона | 250–3000 Гц |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP54 (опционально IP65) |
| Ударопрочность | IK9 (10 Дж) |
| Степень коррозии | WF1 |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Конструкция и монтаж | |
|---|---|
| Цвет | жёлтый стандартно (опционально другие) |
| Исполнение | настенное |
| Кабельный ввод | PG11 |
| Крепление | к вертикальной поверхности |
| Трубка | стандартная, опционально PTT (нажми и говори) |
| Держатель трубки | магнитогерконовый датчик |
| Размеры | 301 × 190 × 80 мм (162,8 с трубкой) |
| Размер упаковки | 440 × 320 × 270 мм |
| Надёжность и вес | |
|---|---|
| Среднее время безотказной работы | 10 000 часов |
| Вес аппарата (прибл.) | 4,5 кг |
| Гарантия | 36 месяцев со дня ввода |
| Гарантийный лимит | не более 40 мес. со дня отгрузки |
| Срок поставки со склада | по запросу |
| Страна производства | Китай (бренд КАДАММ) |
| Производитель | КАДАММ Communication Equipment |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
Сравнение с похожими моделями
По позиционированию ТЛ1109 занимает середину линейки КАДАММ: дороже простых пластиковых аппаратов и дешевле литых алюминиевых. Чтобы понять, где ТЛ1109 оптимален, сравните его с соседними моделями.
| Параметр | ТЛ1109 ◀ | ТЛ1012 | ТЛ1201 | ТЛ1208 |
|---|---|---|---|---|
| Фото | |  |  | — |
| Корпус | Нержавейка AISI 304 | Литой алюминий | Литой алюминий | Литой алюминий |
| Степень защиты | IP54 (опц. IP65) | IP66 | IP65 | IP66 |
| Ударопрочность | IK9 | IK9 | IK9 | IK9 |
| Температура | −40…+70 °C | −40…+60 °C | −40…+70 °C | −40…+60 °C |
| MTBF | 10 000 ч | 30 000 ч | 10 000 ч | 30 000 ч |
| Тип набора | Тональный (DTMF) | Импульс / тон | Импульс / тон | Импульс / тон |
| Спид-дайл | Да (отд. кнопка) | Нет | Нет | Нет |
| Вес | 4,5 кг | 5 кг | 5 кг | 5 кг |
| Цвет | Жёлтый (стандарт) | Серый | Серый | Серый |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать ТЛ1109Требуется нержавейка (мойка, медицинское, фармацевтическое, пищевое производство)
Хватает IP54 (помещения умеренной влажности, прямых струй воды нет)
Требуется спид-дайл — кнопка вызова диспетчера плюс полноценная клавиатура под остальные номера
Литой алюминий не проходит по бюджету, но защита от вандализма нужна хорошая
Хватает IP54 (помещения умеренной влажности, прямых струй воды нет)
Требуется спид-дайл — кнопка вызова диспетчера плюс полноценная клавиатура под остальные номера
Литой алюминий не проходит по бюджету, но защита от вандализма нужна хорошая
Области применения
Пищевые производства
Кондитерские, мясоперерабатывающие, молочные предприятия. Контакт со средой для AISI 304 разрешён санитарными нормами.
Фармацевтика и медицина
Лаборатории, операционные блоки, производственные цеха фарм-компаний. Нержавеющую сталь стерилизуют любыми средствами.
Складские комплексы
Продуктовые базы, холодильные склады, логистические центры. Все типичные условия покрывает диапазон −40…+70 °C.
Производственные цеха
Текстиль, металлообработка, машиностроение. От текстильной пыли и металлической стружки защищает IP54.
Котельные и насосные
Связь оператора с центральной диспетчерской. Конденсат магнитогерконовому держателю не мешает.
Спортивные сооружения
Фитнес-центры, аквапарки, бассейны. Аппарат хорошо заметен благодаря жёлтому цвету, а нержавейка не корродирует от хлорной воды (через воздух).
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность по упаковочному листу. Проверьте по табличке, заказана ли опция IP65.
- 2Когда используется кнопка спид-дайла, номер быстрого вызова программируется в настройках АТС заранее.
- 3Крепёжные отверстия разметьте по габаритам 235 × 190 мм. Трубку обычно ставят на высоте 1400–1500 мм от пола.
- 4На вертикальной поверхности закрепите аппарат монтажным комплектом из упаковки.
- 5Телефонный кабель проведите через гермоввод PG11. Подключите его к колодке RJ11 внутри корпуса.
- 6Убедитесь в герметичности ввода. У исполнения IP65 дополнительно проверьте, что прокладки установлены.
- 7Снимите трубку и дождитесь сигнала АТС. Наберите тестовый номер, оцените слышимость и громкость.
- 8Нажмите спид-дайл — вызов должен уйти на запрограммированный номер.
Опции по запросу
По опциям стоимость и сроки изготовления сообщит менеджер по запросу.
Исполнение IP65
Защита от струй воды и полная пыленепроницаемость. Заказывается дополнительно под уличную установку или зоны интенсивной мойки.
Цвет по запросу
Базовый — жёлтый. По запросу — синий, оранжевый, красный (экстренная связь), другие цвета RAL.
Трубка с PTT-кнопкой
Кнопка активации передачи голоса — выручает в зонах с высоким фоновым шумом.
Дополнительный микрофон с шумоподавлением
Активный фильтр на отдельном чувствительном элементе. Внешний шум подавляется до 65 дБ.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажный комплект в упаковке | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* Руководство по эксплуатации предоставляется на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем отличается AISI 304 от обычной стали?AISI 304 — нержавеющая сталь, где 18 % хрома и 8 % никеля. Не корродирует ни в обычной атмосфере, ни в воде, ни в большинстве пищевых сред. Из неё делают производственное оборудование для медицинской, фармацевтической и пищевой промышленности.
Что такое спид-дайл и зачем он нужен?Спид-дайл (англ. speed-dial) — это отдельная кнопка с заранее запрограммированным номером для быстрого вызова. Она удобна в смешанных сценариях: основная задача аппарата — вызов диспетчера одной кнопкой, но при необходимости с клавиатуры набирается любой другой номер.
Можно ли заказать ТЛ1109 в исполнении IP65?Да, опция стандартная, указывается при заказе. Конструктивная разница — в герметизации клавиатурного модуля и уплотнениях кабельного ввода. Срок поставки при этом растёт.
Чем ТЛ1109 отличается от ТЛ1012?ТЛ1012 — литой алюминий, IP66, рудничное исполнение, наработка 30 000 ч. У ТЛ1109 — нержавейка, IP54 (опц. IP65), наработка 10 000 ч и кнопка спид-дайла. Тяжёлые промышленные условия — это ТЛ1012, пищевые / фарм / медицинские производства — ТЛ1109.
Какой цвет нельзя заменить?Цвет меняется любой: нержавейку покрывают порошковой эмалью. Жёлтый принят базовым за лучшую видимость, но под интерьерные установки заказывают серый, белый, синий и т. д. Срок поставки цветных исполнений увеличивается.
Работает ли с современными IP-АТС?Аппарат ТЛ1109 чисто аналоговый. К IP-АТС подключается через ATA-шлюзы либо аналоговые порты (FXS). Когда нужен именно SIP, смотрите ТЛ1116P или ТЛ3823P.
Почему наработка только 10 000 часов?Для аппаратов стандартной комплектации с механической клавиатурой это обычное значение. Наработка 30 000 ч у ТЛ1012 достигается за счёт герметичной клавиатуры в литом корпусе и более мощной электроники. В большинстве применений 10 000 ч соответствуют 1,1 года непрерывной работы, чего с запасом хватает — телефон работает эпизодически.
Что входит в стандартный комплект?Аппарат, телефонный кабель с разъёмом RJ11, паспорт, монтажный комплект (крепёж и кронштейны). Руководство по эксплуатации идёт на каждые 10 аппаратов в одну поставку.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт с даты ввода в эксплуатацию, но не более 40 месяцев со дня отгрузки.
MTBF
10 000 часов
Наработка на отказ в среднем при нормальной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
