КАДАММ (KADAMM) · Серия ТЛ1201
Все возможности ТЛ1201 и дополнительно светодиодный проблесковый маяк с круговым обзором 360° для визуального дублирования входящего вызова. Востребован в шумных цехах, на буровых установках и судах.
Аналоговый · 2-проводная линия
12 номеров · 2 кнопки прямого вызова
Маяк 360° · 1 Гц · DC12V
IP68 · IK10 (20 Дж) · −40…+70°C
РН-2 · Алюминий · Вибростойкость
IP68
Степень защиты
IK10
Ударопрочность
РН-2
Ур. изоляции
−40…+70
°C диапазон
≥95 дБ
Громкость
30 000
часов наработки
8 кг
Вес
О модели

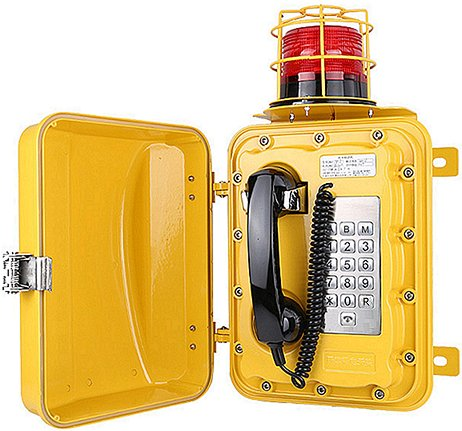

КАДАММ (KADAMM) ТЛ1201-С — всепогодный промышленный аппарат в литом алюминиевом корпусе с заклёпочным швом, рёбрами жёсткости и защитной дверцей. Модель предназначена для объектов с интенсивной вибрацией и ударными нагрузками.
Устройство обеспечивает полную защиту от пыли и от попадания воды при погружении глубже 1 метра (IP68). От серии ТЛ1204 его отличают алюминиевый корпус на заклёпочном шве, повышенный класс IP68 против IP65, ударопрочность IK10 против IK9 и изоляция РН-2 против РН-1.
Клавиши изготовлены из нержавеющей стали с той же защитой IP68. Изделие отвечает стандартам CE, FCC, RoHS, ISO9001.

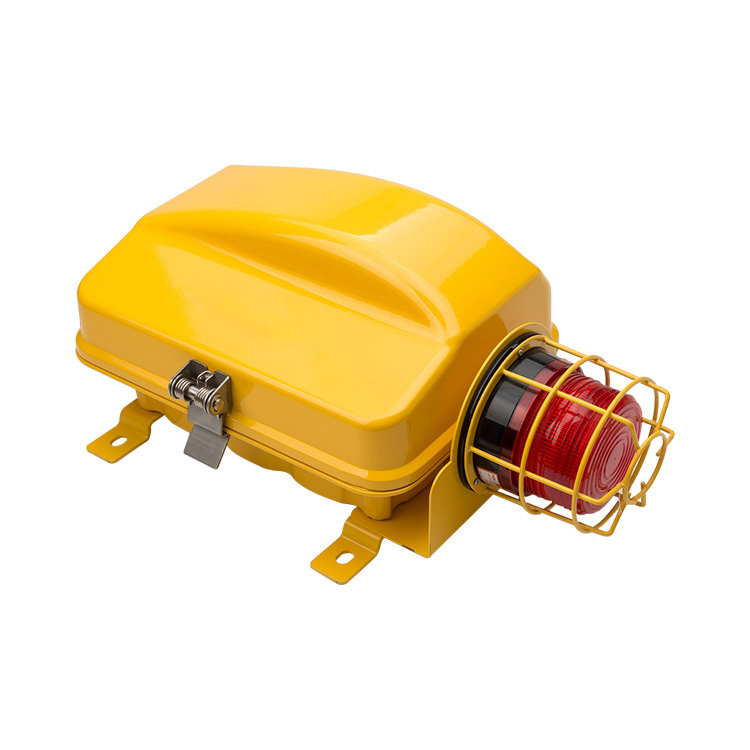

Ключевое отличие ТЛ1201-С: маячок с углом освещения 360° — входящий звонок виден со всех сторон — даже там, где 95 дБ звонка недостаточно. Незаменим там, где персонал работает в наушниках или Берушах.
Отличия от серии ТЛ1204
IP68 вместо IP65Полное погружение на глубину более 1 м. Приямки, насосные, коллекторы, затопляемые зоны.
IK10 (20 Дж) вместо IK9 (10 Дж)Вдвое большая энергия удара. Объекты с экстремальными механическими нагрузками.
РН-2 вместо РН-1Более высокий уровень изоляции. Соответствует повышенным требованиям к оборудованию в горных выработках.
Алюминиевый корпус с заклепочным швомНе раскручивается при вибрации. прочнее пластика при ударных нагрузках. Вес 8 кг — предусмотреть в точке крепления.
Клавиатура из нержавеющей стали (IP68)Стойка к абразивному износу. Пластиковая клавиатура ТЛ1204 стертась бы — стальная работает.
Влажность до 98% и степень коррозии WF2Повышенные требования по влажности (vs 95% у ТЛ1204). Морские объекты, тропический климат.
Функциональные возможности
- Импульсный / тональный набор — переключаемые режимы
- Память на 12 номеров быстрого набора
- Кнопка «А» — оперативная связь: прямой вызов одним нажатием
- Кнопка «B» — экстренная связь: прямой вызов одним нажатием
- Вызов 10 номеров нажатием 2 клавиш (M0–M9)
- Повтор последнего набранного номера (кнопка «R»)
- Отбой укладкой трубки или нажатием кнопки «положить трубку»
- Запись номеров в память с клавиатуры согласно руководству
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый (2-проводная линия) |
| Питание | От абонентской линии 20–75 В DC |
| Тип вызова | Ручной набор |
| Номеронабиратель | ✓ 16 клавиш, нерж. сталь, IP68 |
| Световой маяк | ✓ светодиодный проблесковый, 1 Гц, 360° |
| Ток ожидания | ≤ 0,2 А |
| Подключение | Кабель RJ11 (в комплекте); ввод PG11 водонепроницаемый |
| Наработка | 30 000 часов |
| Время восстановления | не более 30 мин |
| Сертификаты | CE, FCC, RoHS, ISO9001 |
| Механика и защита | |
|---|---|
| Корпус | Литой алюминиевый сплав, ребра жесткости, заклепочный шов, защитная дверца |
| Степень защиты | IP68 (погружение >1 м) |
| Ударопрочность | IK10 (20 Дж) по ГОСТ IEC 62262-2015 |
| Уровень изоляции | РН-2 (рудничное нормальное) |
| Степень коррозии | WF2 |
| Относит. влажность | до 98% |

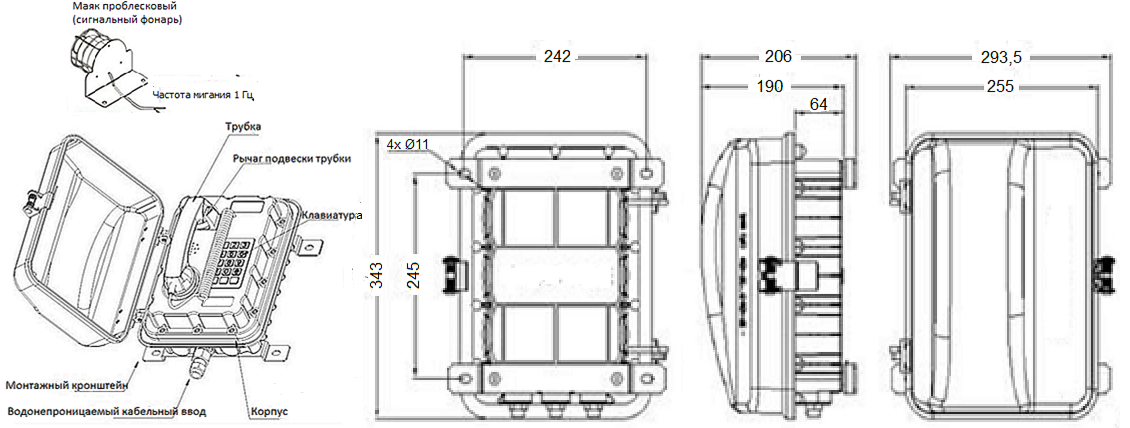

| Габариты (В×Ш×Г) | 343 × 294 × 206 мм |
| Вес | 8 кг |
| Крепление | 4 отверстия ∅11 мм на вертикальную поверхность |
| Климатические условия | |
|---|---|
| Рабочая температура | −40 до +70°C |
| Атмосферное давление | 80–110 кПа |
| Относительная влажность | до 98% |
| Степень коррозии | WF2 |
| Аудио | |
|---|---|
| Громкость звонка (1 м) | ≥ 95 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Да, усиленное |
Опционально
Трубка с бронированным шнуромДля объектов с высоким риском механического повреждения навитого шнура.
Трубка с кнопкой PTTPush-to-Talk — симплексная связь «нажми и говори» для диспетчерских систем.
Нестандартный цветЛюбой цвет по запросу заказчика. Стандарт — желтый.
Влажность до 98%В стандарте — уже поддерживается; исполнение для тропических условий.
* Возможны любые вариации в зависимости от пожеланий заказчика. Технические характеристики могут изменяться — уточняйте перед заказом.
Области применения
Нефтехимическая промышленность
НПЗ, буровые платформы — IP68, WF2, алюминий, вибростойкость.
Шахты и рудники
РН-2, полное погружение IP68, ударные нагрузки IK10.
Морские и речные суда
Судовые помещения, палубы, машинные отделения — вибрация, влага, удары.
Тяжелая промышленность
Металлургия, литейные цеха, кузнечные — сильная вибрация, брызги, удары.
Транспортная инфраструктура
Тоннели, железнодорожные объекты — постоянная вибрация от составов.
Затопляемые зоны
IP68 = полное погружение глубже 1 м. Приямки, насосные, коллекторы.
Монтаж и подключение
- Выберите место установки — хорошо заметное, на доступной высоте. Учтите вибрационную нагрузку на основание (вес 8 кг).
- Закрепите аппарат через 4 монтажных отверстия ∅11 мм. На объектах с вибрацией — крепеж с контргайками или пружинными шайбами.
- Заведите кабель через водонепроницаемый ввод PG11 — затянуть до полного уплотнения. Подключите кабелем RJ11 из комплекта. Закрыть дверцу — затянуть все болты дверной рамы (заклёпочный шов).
- Для моделей с номеронабирателем: запишите нужные номера в память с клавиатуры согласно руководству.
- Протестируйте исходящий вызов, входящий звонок и маяк (если есть). Убедитесь в разборчивости речи в реальных условиях объекта.
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъемом RJ11 | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт изделия | ✓ |
| Руководство по эксплуатации | ✓ (1 шт. на ≤10 апп.) |
Сравнение всех исполнений серии ТЛ1201
| Параметр | ТЛ1201 | ТЛ1201-С ◀ | ТЛ1201-БН | ТЛ1201-БНС |
|---|---|---|---|---|
| Фото |  | |  |  |
| Номеронабиратель | ✓ 16 клавиш | ✓ 16 клавиш | — Нет (накладка) | — Нет (накладка) |
| Вызов происходит | Ручной набор | Ручной набор | Автовызов (ЦБ) | Автовызов (ЦБ) |
| Память номеров | 12 номеров | 12 номеров | — | — |
| Световой маяк | — | ✓ 1 Гц, 360° | — | ✓ 1 Гц, 360° |
| Клавиатура | Нерж. сталь, IP68 | Нерж. сталь, IP68 | Накладка нерж. сталь | Накладка нерж. сталь |
| Ток ожидания | ≤ 0,2 А | ≤ 0,2 А | ≤ 0,1 А | ≤ 0,1 А |
| Степень защиты | IP68 — все модели | |||
| Ударопрочность | IK10 (20 Дж) — все модели | |||
| Уровень изоляции | РН-2 — все модели | |||
| Габариты | 343 × 294 × 206 мм · 8 кг — все модели | |||
| Карточка товара | Смотреть → | Текущая | Смотреть → | Смотреть → |
Подсказка по выбору:
ТЛ1201 — полная клавиатура, без маяка.
ТЛ1201-С — клавиатура + маяк 360°.
ТЛ1201-БН — автовызов при снятии трубки (ЦБ), без маяка.
ТЛ1201-БНС — автовызов + маяк, максимальная комплектация для шумных объектов с ЦБ-схемой.
Почему выбирают ТЛ1201-С
✓
IP68 — полное погружение глубже 1 м. Затопляемые зоны, коллекторы.✓
IK10 (20 Дж) — вдвое большая ударопрочность, вибростойкость через заклепочный шов.✓
РН-2 — повышенный уровень изоляции для горных выработок с повышенными требованиями.✓
Алюминиевый корпус — не раскручивается при вибрации, стойкость к ударным нагрузкам.✓
Влажность 98%, WF2 — морские объекты, тропический климат, паровые среды.✓
Стальная клавиатура IP68 — не изнашивается от абразивных сред и грубых нагрузок.*
Маячок 360° — входящий звонок виден со всех сторон даже при шуме 100+ дБЧастые вопросы
Чем ТЛ1201-С отличается от ТЛ1201?Единственное отличие — светодиодный проблесковый маяк с круговым обзором 360°, частота 1 Гц. Клавиатура на 16 клавиш, память на 12 номеров, кнопки «А» и «B», корпус и защита IP68 / IK10 / РН-2 — те же, что у ТЛ1201.
Зачем нужен маяк, если звонок и так громкий?Громкость звонка ≥ 95 дБ, но в шумных цехах, на буровых и судах этого недостаточно, а персонал часто работает в наушниках или берушах. Маяк дублирует входящий вызов светом, заметным со всех сторон даже при шуме 100+ дБ.
Нужен ли отдельный источник питания для аппарата?Сам аппарат аналоговый и питается от абонентской 2-проводной линии 20–75 В DC, ток ожидания ≤ 0,2 А. Для маяка предусмотрен параметр DC12V — уточняйте схему подключения перед заказом.
Выдержит ли ТЛ1201-С тяжёлые условия: вибрацию, воду, мороз?Да: литой алюминиевый корпус с заклёпочным швом рассчитан на вибрацию и удары IK10 (20 Дж), IP68 допускает погружение глубже 1 м, рабочая температура −40 до +70°C, влажность до 98%, степень коррозии WF2.
Как монтируется аппарат?На вертикальную поверхность через 4 отверстия ∅11 мм; на объектах с вибрацией — крепёж с контргайками или пружинными шайбами. Учитывайте вес 8 кг. Кабель заводится через ввод PG11 и подключается разъёмом RJ11 из комплекта; после монтажа проверьте вызовы и маяк.
Какая гарантия и что с запчастями?Гарантия 36 месяцев с даты ввода в эксплуатацию, не более 40 месяцев с даты отгрузки. ЗИП в наличии: трубки, кабели, кронштейны; техподдержка русскоязычная.
Гарантии и сервис
Гарантия
36 месяцев с даты ввода в эксплуатацию
Не более 40 месяцев с даты отгрузки.
Доставка
По всей России
Уточняйте сроки у менеджера.
Запчасти
ЗИП в наличии
Трубки, кабели, кронштейны.
Техподдержка
Русскоязычная служба
Производитель — КАДАММ (KADAMM). Все модели серии ТЛ — на официальном сайте kadamm.com.
