КАДАММ (KADAMM) · Серия ТЛ1316

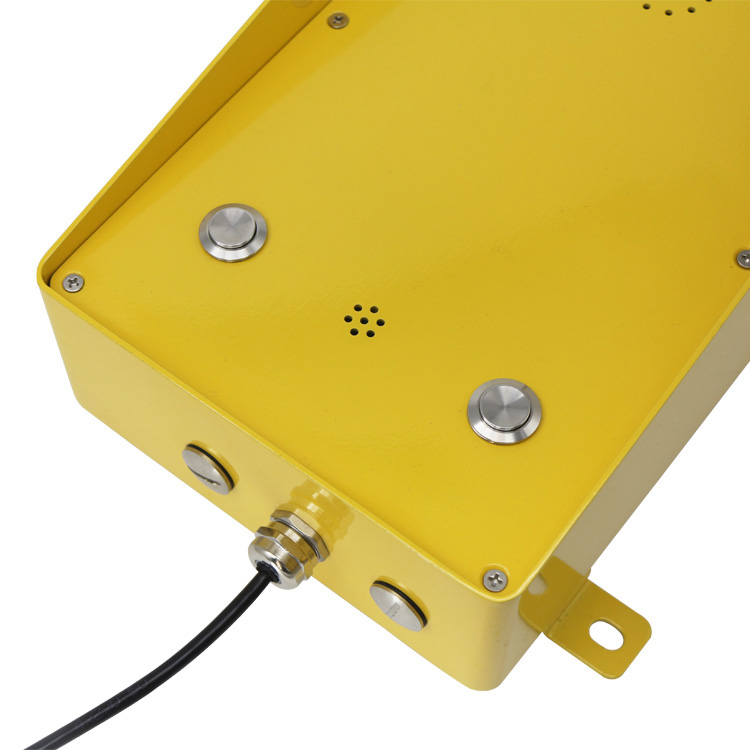

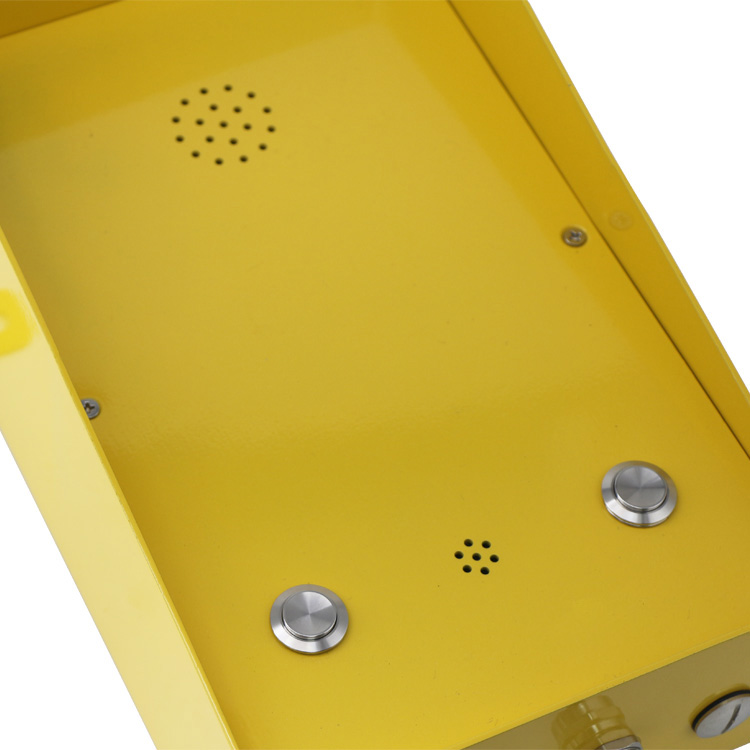

Аналоговое переговорное устройство громкой связи, работающее от абонентской линии АТС. Две антивандальные кнопки вызова выполнены из нержавеющей стали. Корпус — холоднокатаная сталь с порошковым покрытием, защита IP66. Встроенный динамик громкой связи выдаёт более 85 дБ. Питание берётся с абонентской линии, отдельный источник не нужен.
Аналоговый · АТС
2 кнопки вызова
Hands-free
IP66 · Антивандальный
Питание от линии АТС
Аналог
Тип связи
IP66
Степень защиты
2
кнопки вызова
≥85 дБ
Громкость звонка
5 кг
Вес
RJ11
Разъём
О модели
ТЛ1316 — аналоговое переговорное устройство громкой связи, подключаемое к абонентской линии АТС. От IP-моделей серии ТЛ38xx отличается тем, что сетевая инфраструктура, PoE-коммутаторы и SIP-сервер ему не нужны: питание и связь приходят по одной медной линии от офисной АТС. Две антивандальные кнопки вызова из нержавеющей стали (в базовой модификации обе дублируют друг друга — нажми любую). Вызов поднимается кратковременным нажатием кнопки; если абонент не ответил, отмена — повторное нажатие той же кнопки. Встроенный динамик громкой связи даёт более 85 дБ на расстоянии 1 метра. Корпус — холоднокатаная сталь 2 мм с порошковым покрытием, защита IP66.
Простое решение там, где аналоговая АТС уже стоит: ни сети, ни IP-настроек, ни SIP-лицензий. Завёл в линию — работает. Недорогой монтаж, недорогая эксплуатация.
Ключевые преимущества
Две кнопки вызова
Обе из нержавеющей стали, обе антивандальные. В базовой модификации они равнозначны — вызов инициирует нажатие любой.
Антивандальный корпус
Холоднокатаная сталь с порошковым покрытием. Механическая ударопрочность высокая.
Защита IP66
Пыль не проникает, мощные струи воды не страшны. Открытая уличная установка круглый год.
Питание от линии АТС
Ни отдельного источника питания, ни электрической розетки: всё приходит по одной линии от АТС.
Одна кнопка — одно действие
Нажал — дозвонился, нажал повторно — отбой. Инструкция для пользователя в стрессовой ситуации сведена к минимуму.
Громкая связь hands-free
Встроенный динамик со звонком более 85 дБ различим в шумной среде и на открытых площадках.
Проверенное решение
Аналоговая технология работает на объектах критической инфраструктуры десятилетиями.
Простой монтаж
Одна линия RJ11 идёт в комплекте, кабельный ввод PG11, крепление настенное.
Что означают стандарты защиты
IP66
Пыль исключена, мощные струи воды под давлением 100 кПа не страшны. Для открытой уличной установки.
Аналог
Классическая технология: связь и питание идут по одной медной линии от АТС. IP-инфраструктура не требуется.
RJ11
Штатный разъём аналоговой телефонии. Кабель подключения входит в комплект.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый (абонентская линия АТС) |
| Тип аппарата | Интерком hands-free (без трубки) |
| Количество кнопок вызова | 2 (обе дублируют друг друга) |
| Материал кнопок | Антивандальные, нержавеющая сталь |
| Питание | От абонентской линии АТС |
| Громкость звонка (1 м) | ≥ 85 дБ |
| Режим связи | Громкая связь (hands-free) |
| Логика вызова | Короткое нажатие — вызов; повтор — отбой |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Холоднокатаная сталь, порошковое покрытие |
| Защита корпуса | IP66 |
| Цвет | Жёлтый (другие — по запросу) |
| Вес | 5 кг |
| Монтаж | Настенный |
| Кабельный ввод | PG11 |
| Разъём подключения | RJ11 (кабель в комплекте) |
Сравнение с похожими моделями
ТЛ1316 — аналоговая модель под объекты с АТС. Нужна IP-связь (SIP 2.0) и современная инфраструктура — смотрите ТЛ3818 или ТЛ3843 — те же интеркомы, но в IP-исполнении. Нужна двусторонняя связь, когда оператор дозванивается до аппарата, — смотрите ТЛ1316-2С.
| Параметр | ТЛ1316 ◀ | ТЛ1316-2С | ТЛ3818 |
|---|---|---|---|
| Фото | |  |  |
| Тип связи | Аналоговый | Аналоговый | IP (SIP 2.0) |
| Подключение | Линия АТС (RJ11) | Линия АТС (RJ11) | Ethernet (RJ-45) |
| Количество кнопок | 2 (дублируют друг друга) | 2 (вызов + ответ/отбой) | 1 (до 4 опц.) |
| Двусторонняя связь | Только исходящая | Исходящая + приём | Исходящая + приём |
| Питание | От линии АТС | От линии АТС | PoE |
| Материал корпуса | Холоднокат. сталь | Холоднокат. сталь | Литой алюминий + сталь |
| Защита корпуса | IP66 | IP66 | IP66 (IP67 опц.) |
| Громкость звонка | ≥85 дБ | ≥85 дБ | ≥85 дБ |
| Режим моста WAN/LAN | — | — | Есть |
| Вес | 5 кг | 5 кг | 5 кг |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ1316На объекте есть аналоговая АТС с абонентскими линиями: разворачивать IP-инфраструктуру не придётся.
Нужен минимальный бюджет на точку связи: аналоговые аппараты дешевле IP-аналогов и монтируются проще.
Задача — только исходящий вызов от пользователя к диспетчеру (обратный вызов не предусмотрен).
Объект расположен там, где нет стабильного интернета — аналоговая линия работает в любых условиях.
Если нужна двусторонняя связь (оператор дозванивается в аппарат) — берите ТЛ1316-2С.
Нужен минимальный бюджет на точку связи: аналоговые аппараты дешевле IP-аналогов и монтируются проще.
Задача — только исходящий вызов от пользователя к диспетчеру (обратный вызов не предусмотрен).
Объект расположен там, где нет стабильного интернета — аналоговая линия работает в любых условиях.
Если нужна двусторонняя связь (оператор дозванивается в аппарат) — берите ТЛ1316-2С.
Области применения
Придорожные SOS-точки
Трассы, тоннели, автодороги федерального значения — классика применения этой модели.
Производственные объекты с АТС
Цеха и заводские территории, где аналоговая телефонная сеть уже развёрнута.
Охрана периметра
КПП, заборы, удалённые посты: дежурная часть вызывается по простой аналоговой линии.
Парковки и гаражи
Точки экстренной связи с охраной. Защита IP66 держит осадки.
Сельхозобъекты
Фермерские хозяйства, элеваторы, подсобные постройки с традиционной АТС.
Коммунальное хозяйство
Котельные, насосные станции, тепловые пункты — аналоговый канал до аварийной службы.
Монтаж и настройка
- 1Определите место настенного монтажа. Кнопки вызова ставят на уровне руки среднего взрослого (110–140 см от пола). Крепёж подбирайте с учётом веса 5 кг.
- 2Разметьте отверстия под настенное крепление. Забейте анкеры и посадите аппарат на стену.
- 3Заведите комплектный кабель с разъёмом RJ11 через гермоввод PG11. Эта одна линия несёт и связь, и питание от АТС.
- 4Со стороны АТС посадите парную линию на свободный абонентский порт. Присвойте аппарату внутренний номер.
- 5Прозвоните обе кнопки вызова: нажатие должно инициировать вызов назначенного номера. Проверьте, что повторное нажатие даёт отбой.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса
База — жёлтый. Прочие цвета (красный, оранжевый, синий, серый) — по согласованию.
Преднастройка
Аппарат отгружается с заранее согласованными параметрами линии (номер, длительность вызова).
Модификация ТЛ1316-2С
Исполнение с одной кнопкой вызова и отдельной кнопкой ответа/отбоя — под двустороннюю связь.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат ТЛ1316 | ✓ |
| Кабель с разъёмом RJ11 | ✓ |
| Монтажный комплект (крепёж для стены) | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ |
* Выдаётся из расчёта на каждые 10 или менее аппаратов, поставляемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем отличается от IP-моделей серии ТЛ38xx?ТЛ1316 — аналоговый, подключаемый к абонентской линии АТС через разъём RJ11. Ни Ethernet-сеть, ни PoE-коммутаторы, ни SIP-сервер, ни интернет-подключение ему не нужны. Питание берёт с самой линии. IP-модели (ТЛ3818, ТЛ3843) современнее: SIP 2.0, удалённая настройка через веб-интерфейс, — но требуют IP-инфраструктуры. Выбор определяет то, что уже есть на объекте: аналоговая АТС либо IP-сеть.
Зачем нужны две кнопки, если они дублируют друг друга?Пара кнопок работает на надёжность и удобство: (1) отказала или загрязнилась одна — остаётся вторая; (2) при установке в высокой точке (например, в кузове грузовика или на стене производственного цеха) пользователь жмёт ту кнопку, до которой ближе дотянуться; (3) кнопки можно развести визуально — подписать одну «Охрана», другую «Диспетчер», — хотя функционально обе инициируют один и тот же вызов на единственный запрограммированный в линии номер.
Что происходит при нажатии кнопки?Короткое нажатие любой из двух кнопок инициирует исходящий вызов на запрограммированный номер АТС. Включается громкая связь через встроенный динамик. Абонент не отвечает — пользователь повторно кратковременно жмёт любую кнопку, и вызов отменяется. Логика элементарна: одно нажатие — вызов, второе нажатие — отбой.
Как оператор может позвонить на этот аппарат?Входящие вызовы базовый ТЛ1316 не принимает: режим у него только исходящий. Если оператору требуется дозвониться до аппарата, а пользователь должен принять вызов, нужна модификация ТЛ1316-2С. Её две кнопки разведены по функциям: первая вызывает оператора, вторая отвечает на входящий звонок и завершает разговор.
Нужен ли отдельный источник питания?Нет. Питание аппарат берёт с той же абонентской линии АТС, по которой идёт связь. Это типовая характеристика аналоговых телефонов: одна медная пара несёт и питание (напряжение АТС), и сигнал. Поэтому при отключении электричества в здании ТЛ1316 продолжает работать, пока работает сама АТС — а она обычно имеет ИБП.
Можно ли подключить к офисной мини-АТС?Да, к любой офисной АТС (Panasonic, Avaya, LG и др.) со свободными аналоговыми абонентскими портами (FXS). Для станции аппарат выглядит обычным аналоговым телефоном и настраивается стандартными средствами АТС: внутренний номер, права на исходящие вызовы, группа перехвата.
Гарантии и сервис
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
