КАДАММ (KADAMM) · Серия ТЛ3802 / 3803
SIP 2.0 · Рупор 110 дБ (поставляется отдельно) · 15 клавиш · Питание 220V AC · IP68 · IK10 · РН-2
SIP 2.0 · 220V ACРупор 110 дБ · 15 клавишIP68 · IK10 (20 Дж) · −40…+70°CРН-2 · WF2 · Алюминий
IP68
Степень защиты
IK10
20 Дж, удар
РН-2
Изоляция
110 дБ
Рупор
SIP 2.0
2 аккаунта
10 000
часов MTTF
8 кг
Вес
О модели

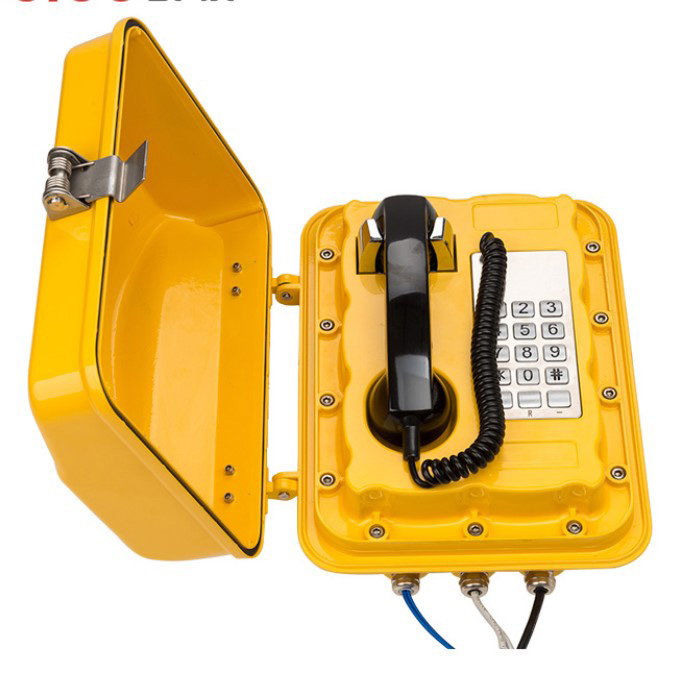

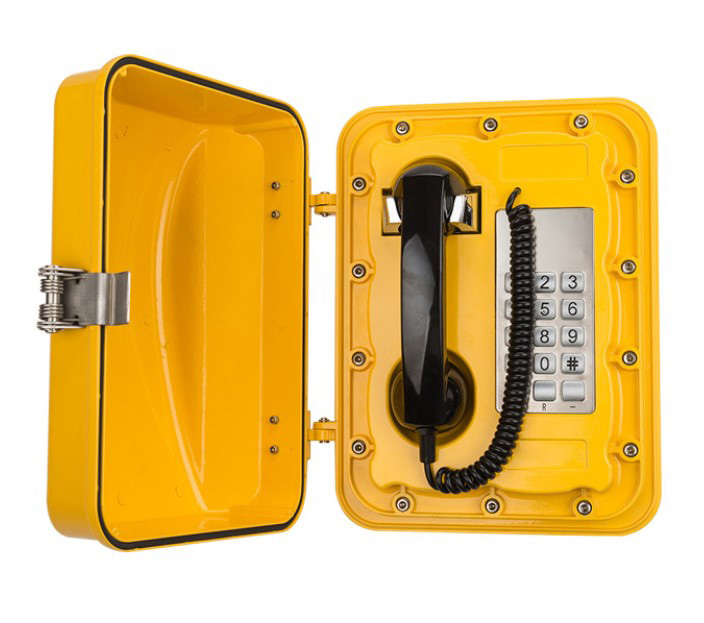

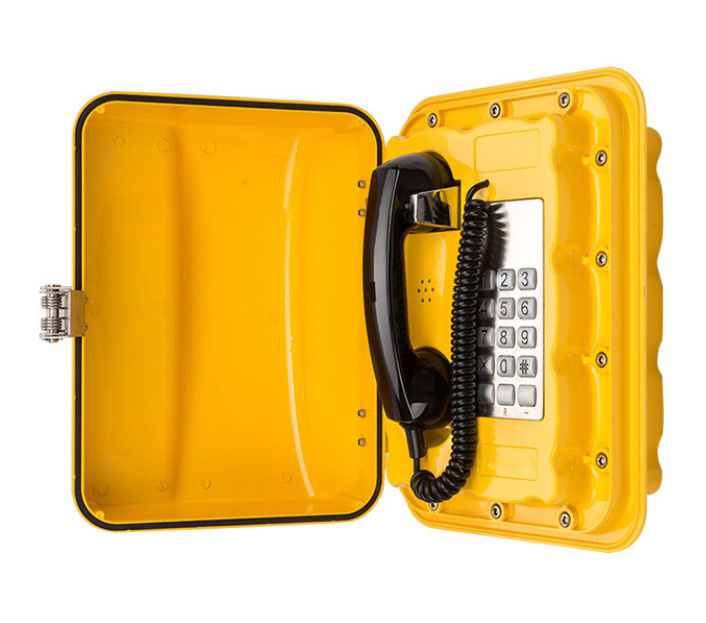

ТЛ3802 — всепогодный IP-телефон промышленного класса, оснащённый рупорным громкоговорителем и полноценной клавиатурой на 15 клавиш. Корпус отлит из алюминиевого сплава и закрыт защитной дверцей; для условий интенсивной вибрации предусмотрен вариант с заклёпочным швом. Защита IP68 допускает полное погружение на глубину более 1 м. Коррозионная стойкость WF2 рассчитана на море, нефтехимию и агрессивные среды.
Входящий вызов дублируется рупорным громкоговорителем: с рупором 25 Вт уровень достигает 110 дБ. Кабельных вводов PG11 три — под питание 220V, кабель Ethernet и кабель рупора. По умолчанию в аппарат заведены все кабели длиной 1,3 м.
Внимание: рупорный громкоговоритель не входит в комплект и поставляется отдельной позицией. Мощность указывайте при заказе: 25 Вт (110 дБ), 15 Вт (107 дБ) либо 10 Вт динамик (105 дБ).
⚠ Рупор поставляется отдельно. Мощность громкоговорителя указывайте при оформлении заказа: 25 Вт (110 дБ), 15 Вт (107 дБ) или 10 Вт динамик (105 дБ). Кабель рупора длиной 1,3 м уже заведён в аппарат.
ТЛ3802 открывает серию — это базовая модель с рупором и ручным набором. Её берут на объекты, где нужны полноценный номеронабиратель и мощное звуковое дублирование вызова, а световой маяк не требуется.
Функциональные возможности
- →Входящий вызов дублируется рупорным громкоговорителем (до 110 дБ)
- →Память на 12 номеров
- →2 клавиши прямого вызова А и В — оперативная и экстренная связь
- →Вызов 10 номеров М0–М9 нажатием двух кнопок
- →Повтор последнего набранного номера (кнопка R)
- →2 режима вызова «День/Ночь»
- →Второй номер набирается автоматически, когда первый не отвечает или занят
- →INTERCOM — вызов внутри объекта, внешний абонент ставится на удержание
- →Автоответ с настраиваемым временем
- →Запрет исходящих, блокировка входящих по маске, режим «Не беспокоить»
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Литой алюминиевый сплав, защитная дверца; опционально с заклёпочным швом |
| Клавиатура | 15 клавиш, цинковый сплав, IP68 |
| Тип вызова | Ручной набор |
| Рупорный громкоговоритель | Поставляется отдельно (25 Вт / 15 Вт / 10 Вт) |
| Световой маяк | — (опционально, см. ТЛ3803 / ТЛ3803-БН) |
| Степень защиты | IP68 — погружение до 3 м |
| Ударопрочность | IK10 (20 Дж) |
| Уровень изоляции | РН-2 (рудничное нормальное) |
| Степень коррозии | WF2 |
| Кабельные вводы | 3 × PG11 (снизу) |
| Габариты (В×Ш×Г) | 343 × 294 × 206 мм (без фонаря) |
| Вес (без рупора) | ~8 кг |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | 220V AC / 50 Гц |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | ≤ 95% (опц. до 98%) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| IP протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Прочее | DHCP, PPPoE (xDSL), WAN/LAN мост |
| Звук | |
|---|---|
| Уровень звонка (трубка, 1 м) | ≥ 95 дБ |
| Рупор 25 Вт | 110 дБ |
| Рупор 15 Вт | 107 дБ |
| Настенный динамик 10 Вт | 105 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
Монтаж и подключение
Габариты корпуса: 343 × 294 × 206 мм без учёта фонаря. Крепление настенное, на вертикальную поверхность. Кронштейны для монтажа и крепёж идут в комплекте.
- Подберите точку установки — заметную и удобную для пользователя. При планировании учитывайте габарит 343×294 мм.
- Смонтируйте аппарат на вертикальную поверхность монтажными кронштейнами из комплекта. Корпус заземлите через резьбовое крепление кронштейна.
- Кабели заведите снизу через 3 ввода PG11: питание 220V, Ethernet RJ-45 и кабель рупора. По умолчанию кабели длиной 1,3 м в аппарат уже заведены.
- Громкоговоритель рупорного типа монтируется отдельно и подсоединяется к аппарату. Его мощность указывайте при заказе.
- Параметры сети и SIP-аккаунт пропишите через веб-интерфейс аппарата, следуя приложенной инструкции.
- Протестируйте исходящий и входящий вызов, громкость рупора, а также работу маяка (актуально для ТЛ3803 / 3803-БН).
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3802 | ✓ |
| Кабель Ethernet RJ-45 (1,3 м, заведён в аппарат) | ✓ |
| Кабель питания 220V (1,3 м, заведён в аппарат) | ✓ |
| Кабель рупора (1,3 м, заведён в аппарат) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Рупорный громкоговоритель | Поставляется отдельно |
Дополнительные опции и варианты рупора
Рупор 25 ВтУровень 110 дБ. Идёт отдельной позицией, без него звуковое дублирование невозможно.
Рупор 15 ВтГромкость 107 дБ. Компактный вариант.
Настенный динамик 10 ВтГромкость 105 дБ. Для закрытых помещений.
Корпус с заклёпочным швомДля объектов с интенсивной вибрацией.
Нестандартный цветПо запросу.
Влажность до 98%Для особо влажных объектов.
Все исполнения серии ТЛ3802 / 3803
| Параметр | ТЛ3802 ◀ | ТЛ3803 | ТЛ3802-БН | ТЛ3803-БН |
|---|---|---|---|---|
| Фото | |  |  |  |
| Номеронабиратель | ✓ 15 клавиш (цинк) | ✓ 15 клавиш (цинк) | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Рупор (110 дБ) | ✓ (отдельно) | ✓ (отдельно) | ✓ (отдельно) | ✓ (отдельно) |
| Световой маяк | — | ✓ 1 Гц, 360° | — | ✓ 1 Гц, 360° |
| Питание | 220V AC / 50 Гц | 220V AC / 50 Гц | 220V AC / 50 Гц | 220V AC / 50 Гц |
| MTTF | 10 000 ч | 10 000 ч | 10 000 ч | 10 000 ч |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Подсказка:
ТЛ3802 — клавиатура + рупор.
ТЛ3803 — клавиатура + рупор + маяк.
ТЛ3802-БН — автовызов + рупор.
ТЛ3803-БН — автовызов + рупор + маяк (максимум).
Расшифровка стандартов и степеней защиты
IP68
Вода и пыль исключены полностью. Аппарат сохраняет работоспособность при длительном погружении на глубину до 3 м. Переносит промывку, прямые струи воды и морские волны.
IK10 (20 Дж)
Высший класс ударопрочности. Эквивалент — удар груза 5 кг, сброшенного с высоты 40 см. Защищает от вандализма, транспортировки, случайных ударов инструментом.
РН-2
Рудничное нормальное исполнение, класс 2. Допущено к применению в рудниках, шахтах и на производствах, где возможны угольная пыль и горючие газы.
SIP 2.0
Стандартный протокол для IP-телефонии. Работает с любой актуальной IP-АТС — Asterisk, 3CX, Cisco, Avaya и прочими. Привязки к конкретному производителю оборудования нет.
WF2
Усиленная стойкость к коррозии. Корпус защищён от органических растворителей, кислот, морской соли, агрессивной химии.
Где применяют ТЛ3802 / 3803
Металлургический комбинат
Аппараты стоят в сталеплавильных цехах, где шум составляет 95–105 дБ. Рупор на 110 дБ делает входящий вызов слышимым даже у работающих печей. Пар и брызги металла аппарату не вредят благодаря IP68.
Морской портовый терминал
Телефоны смонтированы на открытых погрузочных площадках. Круглый год переносят туман, дождь и морскую соль. Световой маяк ТЛ3803 операторы крана различают с 200+ метров.
Угольная шахта
Эксплуатируются на подземных горизонтах. Уровень РН-2 рассчитан на рудничные условия; для зон с возможным присутствием горючих газов требуется сертифицированное взрывозащищённое исполнение. Ударные нагрузки при транспортировке породы алюминиевый корпус с заклёпочным швом выдерживает.
Частые вопросы
С какими АТС совместим телефон?+
Аппарат работает с любой IP-АТС, поддерживающей SIP 2.0 (RFC 3261), — Asterisk, FreePBX, 3CX, Cisco UCM, Avaya, Yeastar и прочими. Для подключения на АТС заводят SIP-аккаунт, а его параметры вносят в веб-интерфейс телефона.
Нужна ли отдельная настройка под объект?+
SIP-аккаунт, IP-адрес и другие базовые параметры задаются в веб-интерфейсе телефона по приложенной инструкции. Специальные функции — блокировки, автонабор второго номера, режим «День/Ночь» — тоже настраиваются дистанционно, вскрывать корпус не нужно.
Рупор входит в комплект?+
Нет, громкоговоритель идёт отдельной позицией. Мощность указывайте при заказе: 25 Вт (рупор, 110 дБ), 15 Вт (рупор, 107 дБ) либо 10 Вт (настенный динамик, 105 дБ). Кабели рупора и питания длиной 1,3 м заведены в аппарат по умолчанию.
Каков срок поставки при отсутствии на складе?+
Базовые исполнения — ТЛ3802, ТЛ3803, ТЛ3802-БН, ТЛ3803-БН — постоянно есть на московском складе. Запасные части и ЗИП тоже хранятся на складе всегда. Доставка по России занимает от 1 рабочего дня. По нестандартным исполнениям (спецопции, цвет) обращайтесь к менеджеру.
Можно ли использовать в газоопасных шахтах?+
Изоляция уровня РН-2 (рудничное нормальное второго класса) допускает работу в подземных выработках, где возможны горючие газы. Чтобы подтвердить допустимость применения на вашем объекте, советуем проконсультироваться с инженером.
Почему выбирают ТЛ3802
✓
Рупор до 110 дБ — слышимость в самых шумных зонах✓
IP68 — погружение до 3 м, работа под волнами воды✓
IK10 — удар 20 Дж, антивандальная защита✓
WF2 — стойкость к нефтепродуктам, морской соли, кислотам✓
РН-2 — допуск в шахтах и газоопасных зонах✓
−40…+70°C — Арктика, горячие цехаГарантии и сервис
Гарантия
36 месяцев
С даты отгрузки — до 40 месяцев. CE, FCC, RoHS, ISO 9001.
Наличие
Есть в наличии
Доставка от 1 рабочего дня по России.
ЗИП
Постоянно на складе
Трубки, кабели, кронштейны, рупора.
Инженер
Бесплатная консультация
Подбор мощности рупора и комплектации под объект.
* Изменение технических характеристик возможно без уведомления, поэтому сверяйте их перед оформлением заказа. Громкоговоритель идёт отдельной позицией.
