КАДАММ (KADAMM) · Серия ТЛ3809
Автовызов при снятии трубки · Рупор 110 дБ · Маяк 1 Гц / 360° · SIP 2.0 · 220V AC · IP66/IP67 · IK10 · РН-1
SIP 2.0 · 220V ACАвтовызов · Рупор · Маяк 1 ГцIP66/IP67 · IK10 (20 Дж) · −40…+70°CАлюминий · РН-1 · 3×PG11
IP66/67
Степень защиты
IK10
20 Дж, удар
РН-1
Изоляция
110 дБ
Рупор (макс.)
1 Гц
Маяк 360°
10 000
часов MTTF
7 кг
Вес
О модели

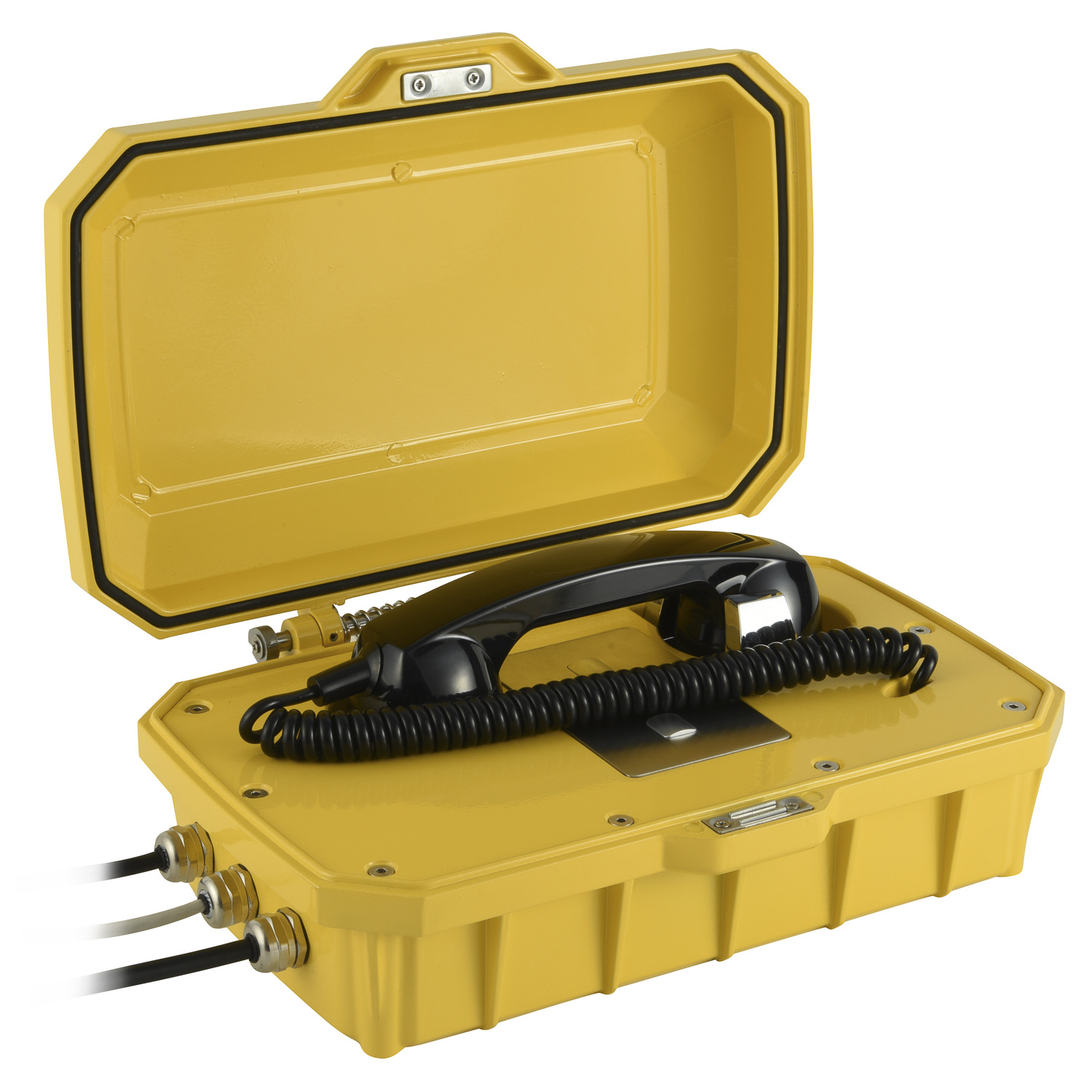

ТЛ3809-БН — IP-телефон, предназначенный для диспетчерских систем, с рупором мощностью звучания до 110 дБ и световым маяком. Клавиатура заменена накладкой из нержавеющей стали. Вызов уходит автоматически, как только снята трубка.
Корпус алюминиевый, IP66/IP67, IK10 (20 Дж), РН-1. Питание 220V. Вводов PG11 — три.
Внимание: рупор поставляется отдельно.
⚠ Рупор поставляется отдельно. Мощность указывается при заказе: 25 Вт (110 дБ) либо 15 Вт (107 дБ). Кабель рупора идёт в составе комплекта из 3 кабелей.
Трубка снята — соединение установлено. Входящий вызов дублируется звуком рупора и светом маяка. Применяется на постах охраны и КПП портов, шахт и шумных участков.
Функциональные возможности
- →Дублирование входящего вызова через рупор (110 дБ)
Включается при входящем вызове. Поставляется отдельно. - →Прямой вызов при снятии трубки
Запрограммированный номер диспетчера вызывается автоматически. - →Режим «День/Ночь»
Перенаправление на дежурного в ночное время. - →Автоответ с настраиваемым временем
- →Режим «Не беспокоить»
- →Удалённая настройка через веб-интерфейс
Номер диспетчера, расписание и время автоответа задаются через браузер.
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Алюминиевый сплав, литьё под высоким давлением, рёбра жёсткости, защитная дверца |
| Вместо клавиатуры | Накладка из нержавеющей стали |
| Тип вызова | Автовызов при снятии трубки |
| Рупорный громкоговоритель | Поставляется отдельно (25 Вт / 15 Вт по выбору) |
| Световой маяк | 1 Гц, 360° (установлен сверху) |
| Степень защиты | IP66 и IP67 |
| Ударопрочность | IK10 (20 Дж) |
| Уровень изоляции | РН-1 (рудничное нормальное) |
| Кабельные вводы | 3 × PG11 |
| Габариты (В×Ш×Г) | 339 × 246 × 126 мм |
| Вес (без рупора) | ~7 кг |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | 220/230V AC / 50 Гц |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | 95% (опц. до 98%) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| Память номеров | Энергонезависимая |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX, PoE |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| Протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Настройка | Через веб-интерфейс, удалённо |
| Звук | |
|---|---|
| Уровень звонка (трубка) | ≥ 95 дБ / 1 м |
| Рупор 25 Вт (отдельно) | 110 дБ |
| Рупор 15 Вт (отдельно) | 107 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
| Крепление | Настенное, вертикальная поверхность |
Схема подключения
Схема подключения и органы управления ТЛ3809
Расшифровка стандартов
IP66 / IP67
IP66 — стойкость к мощным струям воды из брандспойта. IP67 — погружение на глубину до 1 м в течение 30 мин. У ТЛ3809 оба уровня действуют одновременно против струй, и против погружения.
IK10 (20 Дж)
Класс ударопрочности максимальный. Удар 20 Дж эквивалентен падению груза 5 кг с высоты 40 см. Обеспечена антивандальная защита и стойкость к случайным ударам инструментом.
РН-1
Исполнение рудничное нормальное, 1-й класс. Допускается применение в рудниках, шахтах и взрывоопасных зонах, где возможно присутствие горючих газов.
220/230V AC
Питается от обычной сети переменного тока. PoE-коммутатор не нужен. Подключение к розетке или распределительному щиту идёт через кабельный ввод PG11.
SIP 2.0 (RFC 3261)
Стандарт IP-телефонии. Работает с любой АТС — Asterisk, 3CX, Cisco, Avaya, Yeastar. Привязки к конкретному производителю оборудования нет.
Все исполнения серии ТЛ3809
| Параметр | ТЛ3809 | ТЛ3809-РС | ТЛ3809-БН ◀ | ТЛ3809-БНРС |
|---|---|---|---|---|
| Фото |  | | |  |
| Номеронабиратель | ✓ 15 клавиш, нерж. IP67 | ✓ 15 клавиш, нерж. IP67 | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Рупор (отдельно) | ✓ до 110 дБ | ✓ до 110 дБ | ✓ до 110 дБ | ✓ до 110 дБ |
| Световой маяк | ✓ 1 Гц, 360° | — (NL = без маяка) | ✓ 1 Гц, 360° | — (NL = без маяка) |
| Рек. применение | Порты, шахты, тоннели | Тихие зоны, тоннели | КПП + шумная зона | КПП, посты |
| Защита / питание | IP66/67 · 220V | IP66/67 · 220V | IP66/67 · 220V | IP66/67 · 220V |
| Карточка | Смотреть → | Смотреть → | Текущая | Смотреть → |
Подсказка по суффиксам:
ТЛ3809 — клавиатура + рупор + маяк.
ТЛ3809-РС — клавиатура + рупор, без маяка (РС — без маяка).
ТЛ3809-БН — автовызов + рупор + маяк.
ТЛ3809-БНРС — автовызов + рупор, без маяка.
Где применяют ТЛ3809
Морской порт / нефтяная платформа
Благодаря IP67 аппарат работоспособен при мощных волнах и частичном затоплении. Алюминиевый корпус не корродирует под солевым туманом. Рупор 110 дБ слышен на причале даже при сильном ветре.
Горнодобывающая шахта
РН-1 допускает применение в загазованных зонах. IP66/IP67 закрывает от воды в подземных выработках. IK10 переносит вибрацию буровых установок. Маяк заметен при плохом освещении.
Тоннель / метрополитен
Монтируется на аварийных постах тоннелей. От мощных струй при мойке тоннеля защищает IP66. Рупор 110 дБ слышен сквозь шум движущегося транспорта. Алюминиевый корпус переносит механические воздействия.
Совместимость с IP-АТС
✓ Asterisk / FreePBX
✓ 3CX
✓ Cisco UCM
✓ Avaya
✓ Yeastar
✓ Panasonic
✓ MikoPBX
✓ Любая SIP 2.0
Требования: поддерживается SIP 2.0 (RFC 3261). Питание 220/230V AC делает PoE-коммутатор ненужным. Настройка ведётся через веб-интерфейс телефона.
Дополнительные опции и варианты рупора
Рупор 25 Вт (110 дБ)Максимальная громкость. Поставляется отдельно.
🕑 Уточняйте у менеджера
Рупор 15 Вт (107 дБ)Компактный вариант.
🕑 Уточняйте у менеджера
Влажность до 98%Для объектов с особо высокой влажностью.
🕑 +5% к цене, срок +3 рабочих дня
Нестандартный цветЛюбой цвет по запросу.
🕑 Уточняйте срок и стоимость
Трубка с бронированным шнуромДля объектов с высокими механическими нагрузками.
🕑 Уточняйте у менеджера
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3809-БН | ✓ |
| Кабель Ethernet RJ-45 (в сборе) | ✓ |
| Кабель питания 220V (в сборе) | ✓ |
| Кабель рупора (в сборе) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Рупорный громкоговоритель | Поставляется отдельно |
Частые вопросы
В чём отличие -3809 от -3809-РС и -3809-БН от -3809-БНРС?+
Суффикс NL (No Light) указывает на то, что светового маяка нет. У ТЛ3809 и ТЛ3809-БН маяк 1 Гц установлен по умолчанию, а ТЛ3809-РС и ТЛ3809-БНРС поставляются без маяка. Рупором оснащены все четыре модели.
Рупор входит в комплект поставки?+
Нет. Рупорный громкоговоритель поставляется отдельно. Мощность указывается при заказе: 25 Вт (110 дБ) либо 15 Вт (107 дБ). Кабель рупора идёт в составе комплекта из 3 кабелей.
Какое питание нужно для подключения?+
Питание 220/230V AC / 50 Гц подводится через кабельный ввод PG11. Кабель питания входит в комплект. PoE-коммутатор не нужен — достаточно подключения к сети 220V.
Совместим ли с нашей АТС?+
Работает с любой IP-АТС, поддерживающей SIP 2.0 (RFC 3261): Asterisk, 3CX, Cisco UCM, Avaya, Yeastar, Panasonic и прочими. Настройка выполняется через веб-интерфейс телефона.
Каков срок поставки?+
Все 4 модели серии ТЛ3809 имеются на складе в Москве. По России доставка занимает от 1 рабочего дня. Запасные части и ЗИП также постоянно в наличии.
Гарантии и сервис
Гарантия
36 месяцев
До 40 мес. с даты отгрузки. CE, FCC, RoHS, ISO 9001.
Техподдержка
Ответ за 2 часа
ЗИП / Наличие
На складе
Доставка от 1 рабочего дня.
Документация
Паспорт + руководство
В комплекте.
* Технические характеристики изменяются без уведомления. Рупор приобретается отдельно.
