КАДАММ (KADAMM) · Серия ТЛ3810
Автовызов при снятии трубки · SIP 2.0 · PoE · Алюминий · IP66/IP67 · IK9 · РН-1
SIP 2.0 · PoEАвтовызов при снятии трубкиIP66/IP67 · IK9 (10 Дж) · −40…+70°CАлюминий · РН-1 · 1×PG11
IP66/67
Степень защиты
IK9
10 Дж, удар
РН-1
Изоляция
≥95 дБ
Уровень звонка
SIP 2.0
2 аккаунта
10 000
часов MTTF
7 кг
Вес
О модели

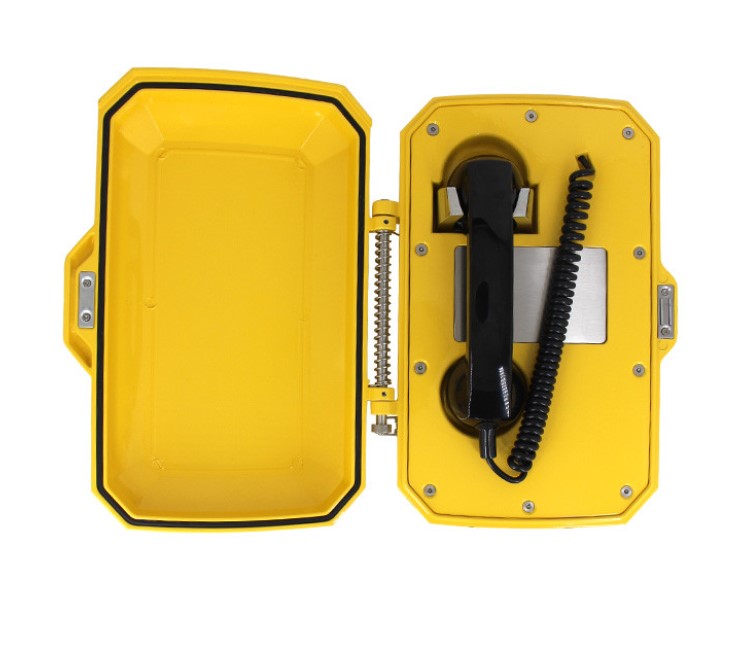

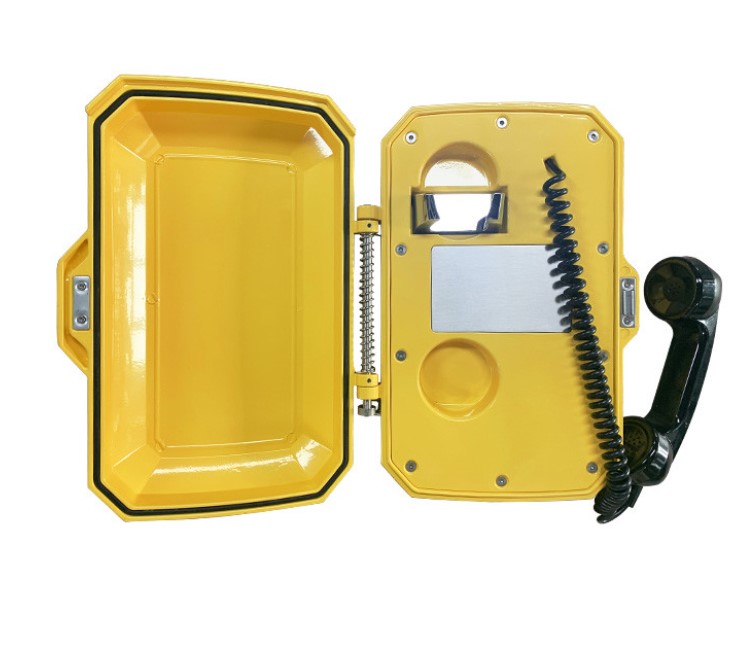

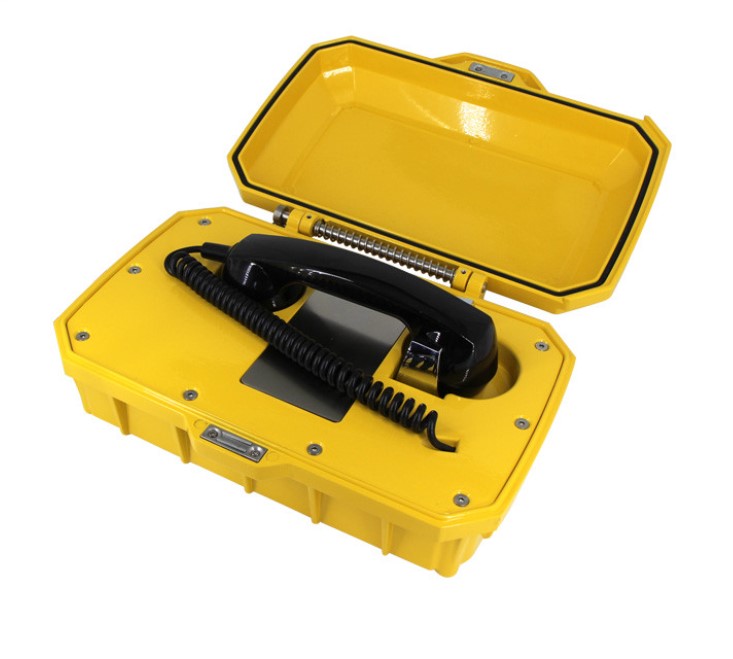

ТЛ3810-БН — IP-телефон, ориентированный на диспетчерские системы. Клавиатура заменена накладкой из нержавеющей стали, а вызов диспетчера уходит автоматически, как только пользователь снимает трубку. Исполнение: алюминиевый корпус, IP66/IP67, IK9, РН-1.
Базовый вариант питания — PoE (1×PG11), альтернативный — 220V AC (2×PG11). Кабель RJ-45 длиной 1,6 м вводится через PG11.
Достаточно снять трубку — соединение установится само. Решение для КПП, постов охраны и аварийной телефонии на портах, шахтах и в тоннелях.
Функциональные возможности
- →Прямой вызов при снятии трубки
Набор запрограммированного номера диспетчера выполняется автоматически. - →Режим «День/Ночь»
Ночью вызовы по расписанию переводятся на дежурного. - →Автоответ с настраиваемым временем
- →Режим «Не беспокоить»
- →Удалённая настройка через веб-интерфейс
Через браузер задаются номер диспетчера, расписание и время автоответа.
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Алюминиевый сплав, литьё под давлением, рёбра жёсткости, защитная дверца |

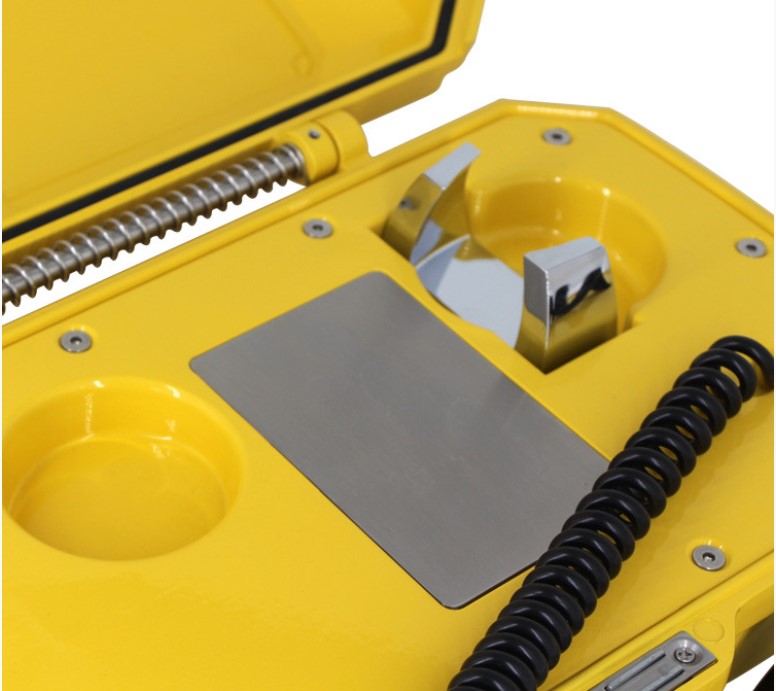

| Вместо клавиатуры | Накладка из нержавеющей стали |
| Тип вызова | Автовызов при снятии трубки |
| Световой маяк | — (опционально: -С / -БНС) |
| Степень защиты | IP66 и IP67 (опц.) |
| Ударопрочность | IK9 (10 Дж) |
| Уровень изоляции | РН-1 (рудничное нормальное) |
| Кабельный ввод | 1 × PG11 (PoE) / 2 × PG11 (220V) |
| Габариты (В×Ш×Г) | 339 × 246 × 126 мм |
| Вес | ~7 кг (нетто), 7,8 кг (брутто) |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | PoE (по умолчанию); 220V AC (опционально) |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | 95% (опц. IP67) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| Память номеров | Энергонезависимая |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX, PoE |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| Протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Настройка | Через веб-интерфейс, удалённо |
| Звук и надёжность | |
|---|---|
| Уровень звонка (1 м) | ≥ 95 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
| Крепление | Настенное, вертикальная поверхность |
Органы управления
Габаритно-установочный чертёж
Схема подключения
Расшифровка стандартов
IP66 / IP67
IP66 — стойкость к мощным струям воды, IP67 — погружение на 30 мин до глубины 1 м. У ТЛ3810 оба уровня действуют одновременно.
IK9 (10 Дж)
Переносит удар 10 Дж, эквивалентный падению груза 2 кг с 50 см. Защищает от вандализма и случайных ударов инструментом.
РН-1
Рудничное нормальное. Применение допускается в шахтах, рудниках и взрывоопасных зонах с горючими газами.
PoE (IEEE 802.3af)
Данные и питание идут по одному Ethernet-кабелю, розетка 220V не требуется. Как опция доступно 220V AC.
SIP 2.0
Стандарт IP-телефонии. Работает с Asterisk, 3CX, Cisco, Avaya, Yeastar, Panasonic и любой другой IP-АТС.
Все исполнения серии ТЛ3810
| Параметр | ТЛ3810 | ТЛ3810-С | ТЛ3810-БН ◀ | ТЛ3810-БНС |
|---|---|---|---|---|
| Фото |  |  | |  |
| Номеронабиратель | ✓ 15 клавиш, нерж. IP67 | ✓ 15 клавиш, нерж. IP67 | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Световой маяк | — | ✓ 1 Гц, 360° | — | ✓ 1 Гц, 360° |
| Питание | PoE (опц. 220V) | PoE (опц. 220V) | PoE (опц. 220V) | PoE (опц. 220V) |
| Рек. применение | Порты, шахты, тоннели | Шумные зоны + маяк | КПП, посты | КПП + шумная зона |
| Карточка | Смотреть → | Смотреть → | Текущая | Смотреть → |
Подсказка:

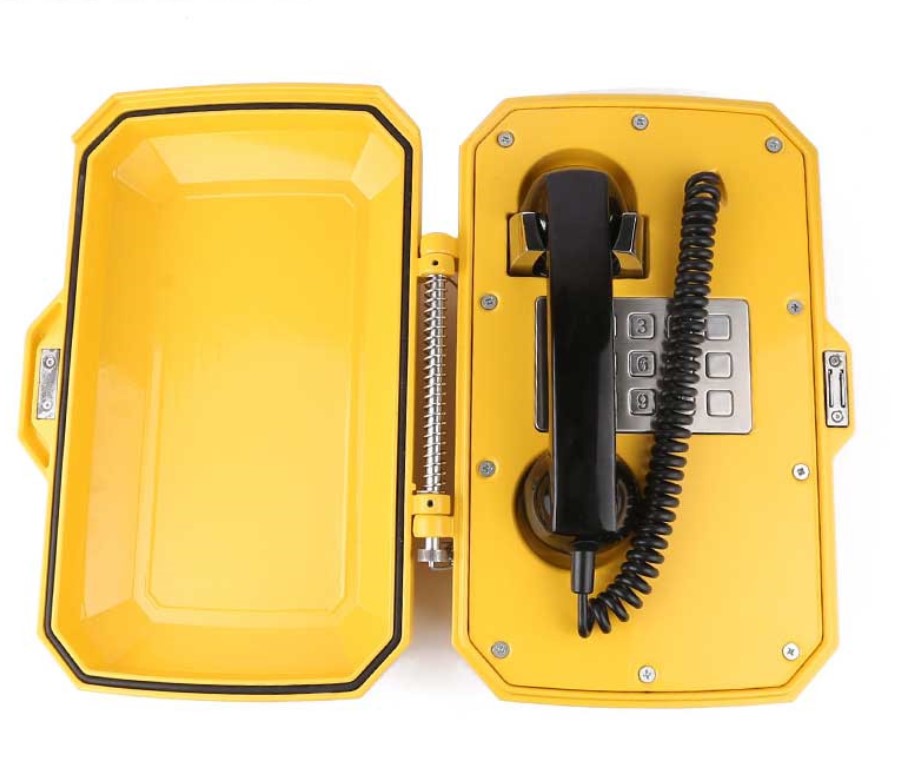

ТЛ3810 — клавиатура, PoE, без маяка.

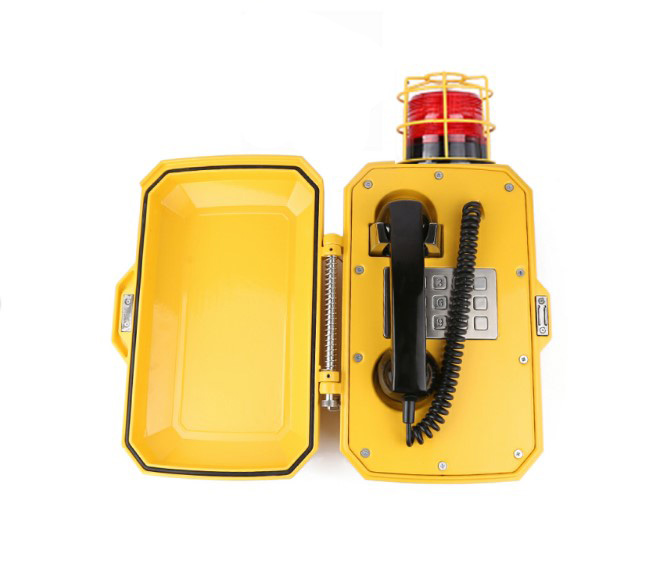

ТЛ3810-С — клавиатура + маяк.
ТЛ3810-БН — автовызов, PoE, без маяка.

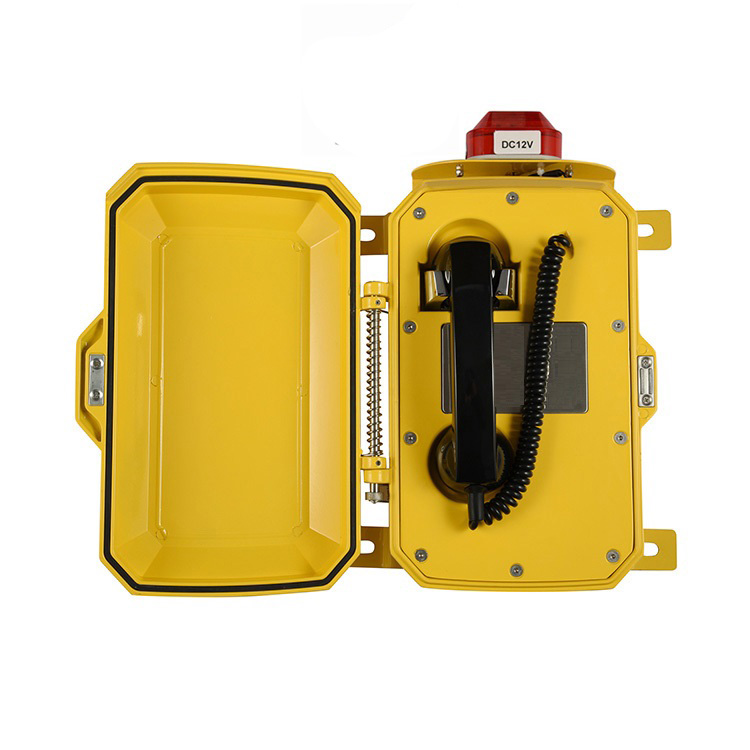

ТЛ3810-БНС — автовызов + маяк.
Где применяют ТЛ3810
Морской порт / нефтяная платформа
Благодаря IP67 аппарат работает при брызгах и волнах, алюминий не корродирует в солевом тумане, а PoE сокращает прокладку до одного кабеля вместо двух.
Шахта / горнодобыча
Наличие РН-1 рассчитан на выработки, не отнесённых к опасным по газу или пыли,, IP66/67 закрывает вопрос воды в подземных выработках, а алюминиевый корпус переносит вибрацию.
Тоннель / метрополитен
Аварийные посты вдоль тоннеля. Мойка водой под давлением не страшна благодаря IP66. Подключение к инфраструктуре по PoE — без силового кабеля.
Совместимость с IP-АТС
✓ Asterisk
✓ 3CX
✓ Cisco UCM
✓ Avaya
✓ Yeastar
✓ Panasonic
✓ MikoPBX
✓ Любая SIP 2.0
Требования: поддержка SIP 2.0 (RFC 3261). Базовое питание — PoE (IEEE 802.3af), для чего потребуется PoE-коммутатор либо инжектор. Как опция — 220V AC. Настройка выполняется в веб-интерфейсе, устанавливать ПО не нужно.
Дополнительные опции
Питание 220V ACИсполнение ТЛ3810-XXX (220). Питание берётся от сети переменного тока, а не от PoE.
🕑 Уточняйте у менеджера
Световое дублирование вызоваПроблесковый маячок — см. модели ТЛ3810-С / -БНС.
🕑 В наличии (другая модель)
Опциональный рупорВозможность подключения внешнего громкоговорителя.
🕑 Уточняйте у менеджера
PoE-инжектор 48В 0,5АЕсли нет PoE-коммутатора.
🕑 Уточняйте у менеджера
Влажность до 98%Для особо влажных объектов (опц. IP67).
🕑 +5% к цене, срок +3 рабочих дня
Нестандартный цветПо запросу заказчика.
🕑 Уточняйте срок и стоимость
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3810-БН | ✓ |
| Кабель Ethernet с разъёмом RJ-45 (1,6 м) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Инструкция по первичной настройке (англ.) | ✓ |
| Опционально: PoE-инжектор 48В, 0,5А | ✓ |
Частые вопросы
Какое питание нужно?+
Базовый вариант — PoE (IEEE 802.3af): один Ethernet-кабель RJ-45 несёт и данные, и питание. Потребуется PoE-коммутатор либо инжектор 48В 0,5А. Как опция доступно 220V AC — исполнение ТЛ3810-XXX (220).
В чём отличие ТЛ3810 от ТЛ3809?+
У ТЛ3810 питание по умолчанию PoE, рупор не предусмотрен (только опционально). ТЛ3809 питается от 220V и рассчитан на работу с рупором 15–25 Вт. Алюминиевый корпус IP66/67 одинаков у обеих моделей, но монтаж ТЛ3810 проще за счёт PoE.
С какими АТС совместим?+
С любой IP-АТС, поддерживающей SIP 2.0: Asterisk, 3CX, Cisco UCM, Avaya, Yeastar, Panasonic, MikoPBX. Параметры задаются в веб-интерфейсе телефона.
Можно ли подключить рупор?+
Да, как опция: внешний рупорный громкоговоритель подключить можно. Если рупор нужен для серийного применения, целесообразнее ТЛ3809 — питание 220V и встроенный усилитель.
Каков срок поставки?+
Вся серия ТЛ3810 — все 4 модели — на складе. Отгрузка по России от 1 рабочего дня. ЗИП также поддерживается на складе постоянно.
Гарантии и сервис
Гарантия
36 месяцев
До 40 мес. с даты отгрузки. CE, FCC, RoHS, ISO 9001.
Техподдержка
Ответ за 2 часа
ЗИП / Наличие
На складе
Доставка от 1 рабочего дня.
Документация
Паспорт + руководство
В комплекте.
* Технические характеристики могут изменяться без уведомления. Уточняйте перед заказом.
