КАДАММ (KADAMM) · Серия ТЛ40xx
Аналоговый аппарат прямого вызова, хранящий записанный номер в электронной памяти. На корпусе две кнопки: автонабор и регулировка громкости. Прописать номер можно локально через внутреннюю клавиатуру либо удалённо тональным сигналом. Корпус из нержавейки AISI 304, IP65, ниша со съёмной пластиной под карточку-памятку.
Аналоговый · DTMF
Автонабор записанного номера
Нержавейка AISI 304
IP65 · настенный
Удалённое программирование
Hot-line
Автонабор
2 кн.
Автонабор + громкость
AISI 304
Нержавейка
IP65
Степень защиты
3 кг
Вес
DTMF
Программирование удал.
О модели

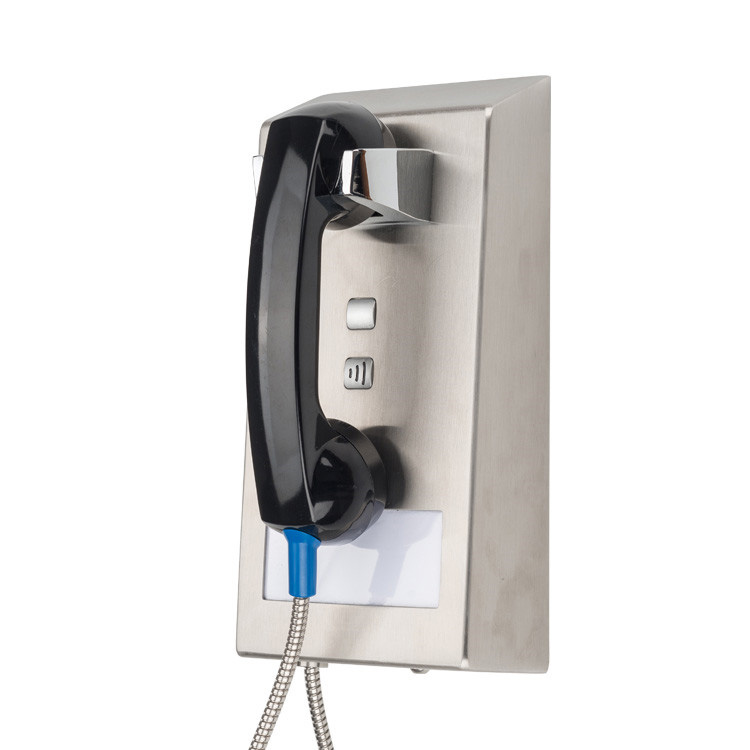

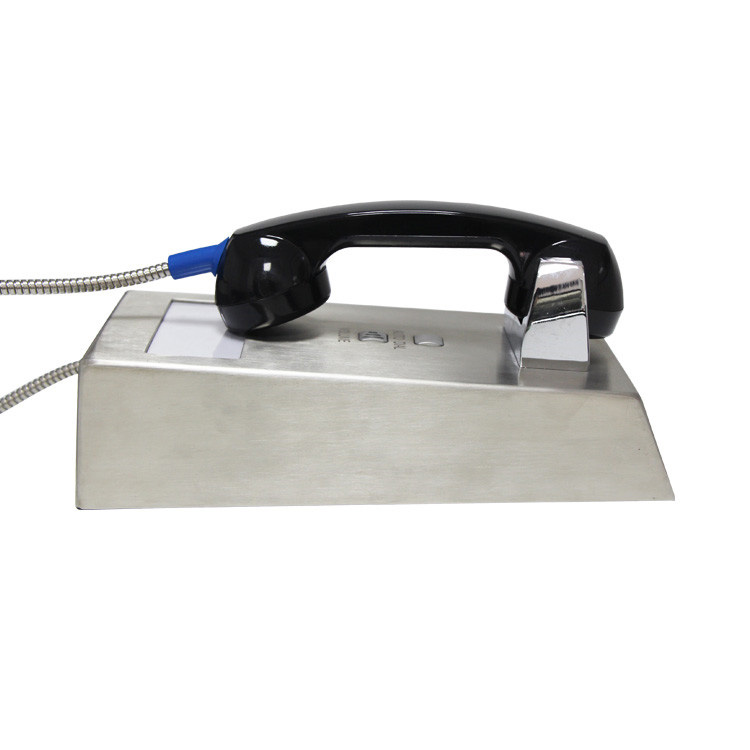

КАДАММ ТЛ4039 — аналоговый антивандальный телефонный аппарат, автоматически набирающий записанный в память номер. Классическая схема «ЦБ» держит логику hot-line на стороне АТС, тогда как у ТЛ4039 номер лежит в собственной памяти аппарата. Кнопок на корпусе всего две: (1) автонабор — по нажатию начинается вызов записанного номера, (2) регулировка громкости. Прописать номер можно двумя путями: локально с внутренней клавиатуры аппарата либо удалённо тональным сигналом с любого телефона.
Это пара с ТЛ4039-IP — IP-версией того же аппарата. На сайте это оформлено как варианты исполнения: ТЛ4039 — под аналоговые АТС, ТЛ4039-IP — под SIP. Материалы, габариты, конструкция и логика автонабора совпадают, разница только в сетевой части. Благодаря удалённому программированию администратор централизованно меняет целевой номер сразу на множестве постов, не выезжая на объект.
Ключевые преимущества
Автонабор записанного номера
Нажал кнопку — пошёл вызов. Номер лежит в памяти аппарата и не зависит от настроек АТС: hot-line работает с любой АТС, принимающей DTMF-набор. Это удобно при переходе на новую АТС или смене оператора связи — аппарат остаётся работоспособным.
Удалённое программирование тональным сигналом
Целевой номер меняется дистанционно: администратор звонит на ТЛ4039 с любого телефона, набирает код доступа и новый номер тоновыми DTMF-сигналами. Выезд на объект ради перенастройки не нужен — для распределённых установок это критично.
Ниша со съёмной пластиной для карточки-памятки
На лицевой панели предусмотрена ниша с прозрачной пластиной, куда вставляется бумажная карточка с инструкцией для пользователя («Нажмите для вызова диспетчера», телефоны экстренных служб и т.п.). Заменить карточку можно в любой момент.
Защита IP65 — выше чем у других моделей серии
Полная пылезащита и защита от водяных струй любого направления. У большинства моделей 40xx базовым идёт IP54 — в ТЛ4039 степень IP65 входит в стандартную комплектацию, доплачивать за апгрейд не нужно.
Корпус AISI 304 и бронированный шнур
Сталь AISI 304 коррозии не подвержена и допускает санитарную мойку. Шнур трубки убран в бронерукав — защита от попыток перерезания.
Питание от абонентской линии
Отдельный блок питания не требуется: аппарат питается стандартной телефонной парой 48 В. Подключение идёт через RJ11 (винтовая клемма).
Что означают стандарты защиты
IP65
Полная пылезащита и защита от струй воды с любых направлений. Годится для уличной установки под небольшим козырьком либо открыто в умеренных условиях.
Автонабор + удалённое программирование
Hot-line, память которого находится внутри аппарата. Номер прописывается локально через внутреннюю клавиатуру либо удалённо тональным DTMF-сигналом.
AISI 304
Нержавеющая сталь, содержащая 18% хрома и 8% никеля. Принята за стандарт в медицинской, фармацевтической и пищевой промышленности.
DTMF
Тональный набор (Dual-Tone Multi-Frequency). Поддерживается всеми современными АТС. Через него ведётся программирование аппарата.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный аналоговый с автонабором |
| Режим связи | аналоговый, тоновый набор |
| Сценарий | автонабор записанного в память номера |
| Внешние кнопки | 2 (автонабор + регулировка громкости) |
| Внутренняя клавиатура | имеется для локального программирования |
| Удалённое программирование | тональным сигналом DTMF |
| Питание | от абонентской линии |
| Подключение | телефонный кабель RJ11 |
| Корпус и защита | |
|---|---|
| Материал корпуса | нержавеющая сталь AISI 304 |
| Степень защиты | IP65 |
| Антивандальная конструкция | трубка усилена, шнур в бронерукаве |
| Ниша на корпусе | съёмная прозрачная пластина для карточки-памятки |
| Крепление | к вертикальной поверхности (накладное) |
| Цвет (стандарт) | натуральная нержавейка |
| Доступные цвета | в качестве опции |
| Стойкость к коррозии | высокая (AISI 304) |
| Габариты | |
|---|---|
| Габариты (В×Ш×Г) | 287,5 × 136,5 × 75 мм |
| Вес аппарата | 3 кг |
| Установка | настенная |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Парный артикул (IP) | ТЛ4039-IP |
| Гарантия | по согласованию |
| Применение | |
|---|---|
| Тип сценария | Hot-line с электронной памятью |
| Кто настраивает целевой номер | администратор удалённо или локально |
| Можно ли менять номер | да, через DTMF-программирование |
| Объекты | исправительные учреждения, больницы, общественные места |
| Аналог в IP-исполнении | ТЛ4039-IP |
| Совместимость с АТС | любая аналоговая АТС с DTMF |
| Совместимость с SIP | через ATA-шлюз (или взять ТЛ4039-IP напрямую) |
| Карточка-памятка | вставляется в нишу с прозрачной пластиной |
Сравнение с похожими моделями
Электронная память автонабора в серии 40xx есть только у ТЛ4039. Ниже разобрана разница с прочими hot-line моделями линейки.
| Параметр | ТЛ4039 ◀ | ТЛ4039-IP | ТЛ4035 | ТЛ4023 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | Аналоговая | IP (SIP) | Аналоговая ЦБ | Аналоговая ЦБ |
| Логика hot-line | В памяти аппарата | В памяти аппарата | На АТС | На АТС |
| Удалённое программирование | Да (DTMF) | Да (веб-интерфейс) | Нет (через АТС) | Нет (через АТС) |
| Внешние кнопки | 2 (автонабор + громкость) | 2 (автонабор + громкость) | Нет | Нет |
| Карточка-памятка | Есть (ниша) | Есть (ниша) | Нет | Нет |
| Корпус | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP65 | IP65 | IP54 | IP54 |
| Габариты | 287,5×136,5×75 мм | 287,5×136,5×75 мм | 165×110×121,9 мм | 118×116×59,5 мм |
| Вес | 3 кг | 3 кг | 1,7 кг | 2 кг |
| Питание | От линии 48 В | PoE / DC 12 В | От линии (ЦБ) | От линии (ЦБ) |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ4039Требуется дистанционно менять целевой номер автонабора, не выезжая на объект
Hot-line должен работать независимо от настроек АТС — для распределённых и бэк-офисных установок
Пользователю нужна карточка-памятка с инструкцией и номерами служб
Защита IP65 в стандартной комплектации без доплаты
Инфраструктура построена на IP — тогда берите парную модель ТЛ4039-IP
Hot-line должен работать независимо от настроек АТС — для распределённых и бэк-офисных установок
Пользователю нужна карточка-памятка с инструкцией и номерами служб
Защита IP65 в стандартной комплектации без доплаты
Инфраструктура построена на IP — тогда берите парную модель ТЛ4039-IP
Области применения
Исправительные учреждения
КПП, прогулочные дворы, камеры. Для заключённых hot-line с памятью — единственный разрешённый сценарий связи. Дистанционное программирование даёт менять разрешённые номера, не вмешиваясь в аппарат.
Больницы и психиатрические клиники
Реабилитационные отделения, изоляторы, палаты. Пациентам адресована карточка-памятка с инструкцией. Сталь AISI 304 допускает санитарную обработку.
Общественные точки экстренной связи
Набережные, парки, парковки, спортивные сооружения. Карточка сообщает, куда идёт вызов. От уличных условий защищает IP65.
Лифтовое хозяйство
Машинные помещения, лифтовые холлы технического назначения. Карточка содержит номера аварийных служб и диспетчерских.
Транспортные узлы
Перроны, вокзалы, точки информации. Hot-line выводит на диспетчера. Карточка подсказывает пассажирам порядок действий.
Промышленные периметры
Точки экстренной связи по периметру ограждения предприятий. Автонабор диспетчера или охраны. От непогоды защищает IP65.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Карточку-памятку с инструкцией и/или номером целевой службы подготовьте заранее.
- 2Целевой номер автонабора определите заранее. Если понадобится удалённое программирование, подготовьте код доступа.
- 3Нанесите разметку 4 крепёжных отверстий. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Зафиксируйте аппарат на вертикальной поверхности монтажным комплектом.
- 5Проведите телефонный кабель через гермоввод. Подсоедините его к клемме RJ11.
- 6Подайте линию. Пропишите целевой номер локально с внутренней клавиатуры либо дистанционно тональным сигналом с любого телефона.
- 7Установите бумажную карточку-памятку в нишу с прозрачной пластиной.
- 8Протестируйте аппарат: по нажатию кнопки автонабора должен набраться записанный номер. Проверьте также кнопку регулировки громкости.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса по запросу
Стандартное исполнение — натуральная нержавейка. Опционально доступна порошковая окраска в цвет. Срок поставки 4–8 недель.
Печать карточки-памятки
По запросу печатаем бумажную карточку с логотипом, дизайном заказчика и номером целевой службы. Уточняйте у менеджера.
Удлинённый кабель
Штатный кабель идёт в комплекте. Для нестандартных мест подключения по запросу поставляется кабель увеличенной длины.
Версия ТЛ4039-IP (SIP-исполнение)
См. ТЛ4039-IP — конструкция и габариты те же, но с питанием PoE или DC 12 В и SIP-телефонией.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Карточка-памятка (бумажная вкладка) | опция |
| Паспорт | ✓ |
| Руководство по программированию* | ✓ |
* Руководство по эксплуатации и программированию идёт на каждые 10 или менее аппаратов в один адрес. Бумажную карточку-памятку заказчик готовит отдельно (печать — по запросу).
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
В чём разница между ТЛ4039 и обычными hot-line ЦБ (ТЛ4035, ТЛ4023)?У ТЛ4035 и ТЛ4023 логика hot-line настраивается на стороне АТС для абонентской пары. У ТЛ4039 целевой номер хранится в памяти самого аппарата. Отсюда независимость от АТС: даже при переходе на новую АТС или смене оператора связи аппарат продолжит работу. Плюс дистанционное программирование тональным сигналом.
Как удалённо запрограммировать номер?Администратор звонит на ТЛ4039 с любого телефона, вводит DTMF-сигналом код доступа, а следом новый целевой номер. Подтверждённый номер сохраняется в памяти аппарата. Коды и подробная процедура изложены в руководстве по программированию. Так распределёнными установками управляют централизованно.
Зачем нужна карточка-памятка?Это бумажная вкладка, размещённая под прозрачной пластиной на корпусе. На ней печатают инструкцию для пользователя («Нажмите кнопку для вызова диспетчера»), номер целевой службы либо иную полезную информацию. Меняется карточка в любой момент, снимать аппарат со стены не требуется.
Что за вторая кнопка?Регулировка громкости. Нажатиями подстраивают громкость звонка и разговора под фоновый шум конкретного места установки. Всё настраивается на месте, обращаться к администратору АТС не нужно.
Чем ТЛ4039 отличается от ТЛ4039-IP?Разница только в сетевой части. ТЛ4039 — аналоговая версия: подключение через RJ11, питание от телефонной линии. ТЛ4039-IP — версия IP/SIP: подключение через Ethernet RJ45, питание PoE или DC 12 В. Габариты, корпус, материалы и логика автонабора те же самые. На сайте эти версии оформлены парой вариантов исполнения.
Можно ли использовать в SIP-телефонии?Напрямую нет — потребуется ATA-шлюз. При IP-инфраструктуре берите ТЛ4039-IP.
Как настроить громкость дистанционно?Штатная конфигурация дистанционной настройки громкости не предусматривает — только локально кнопкой на корпусе. Если громкостью нужно управлять централизованно, рассматривайте IP-версию ТЛ4039-IP с веб-интерфейсом.
Подходит ли для уличной установки?Да. Степень защиты IP65 предполагает установку с защитой от пыли и водяных струй любого направления. Для увеличения срока службы аппарат лучше разместить под небольшим козырьком. Под самые жёсткие условия предназначены всепогодные модели в литом алюминии.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
