КАДАММ (KADAMM) · Серия ТЛ40xx
Антивандальный промышленный аппарат прямой связи, корпус — холоднокатаная сталь с порошковым покрытием. Вызов уходит сразу при поднятии трубки. Выпускается в двух модификациях: ТЛ4046 — аналоговый ЦБ, ТЛ4046-IP — SIP-версия с автонабором записанного номера. Класс защиты IP65, шнур трубки в бронерукаве.
Аналог + IP/SIP
Прямой вызов по снятию трубки
Холоднокатаная сталь
IP65 · настенный
MTBF 20 000 ч
Hot-line
Автонабор
IP65
Степень защиты
Сталь
Холоднокатаная
3 кг
Вес
20 000 ч
MTBF
32–74 В
От линии
О модели
ТЛ4046 производства КАДАММ — антивандальный промышленный телефон прямой связи. Аппарат реализует прямой вызов по поднятию трубки в системах оперативно-диспетчерской связи. Корпусной материал — холоднокатаной стали с порошковым покрытием, что отличает модель от прочих антивандальных аппаратов серии 40xx, выполненных в нержавейке AISI 304. Класс защиты IP65 (пыль не проникает, струи воды не вредят), шнур трубки убран в бронерукав, держатель трубки магнитогерконовый.
Доступны две модификации: ТЛ4046 представляет собой аналоговый аппарат ЦБ (логика hot-line задаётся на АТС), а ТЛ4046-IP — IP/SIP-телефон с автонабором записанного номера (номер хранится в памяти аппарата). Габариты, конструкция и материалы совпадают, отличие только в сетевой части. Что выбрать, определяет инфраструктура объекта: аналоговая АТС либо SIP.
Ключевые преимущества
Прямой вызов по поднятию трубки
Сценарий hot-line прост: трубка снята — соединение с диспетчером установлено. Ни клавиатуры, ни раздумий. Для постов оперативно-диспетчерской и экстренной связи.
Корпус из холоднокатаной стали с порошковым покрытием
Антивандальный прочный корпус покрыт защитной порошковой краской. По запросу опционально доступны различные цвета RAL. Стойкость к ударам обеспечивается толщиной металла.
Степень защиты IP65
Пыль внутрь не попадает, струи воды с любого направления не вредят. Идёт в стандартной комплектации без доплаты. Годится для уличного монтажа под небольшим козырьком.
Антивандальная трубка с бронерукавом
Плетёная стальная оплётка шнура не даёт его перерезать. Трубка усилена под общественные места, где риск вандализма высок. Магнитный переключатель на герконе износу не подвержен.
MTBF 20 000 часов — в 2 раза больше типового
Наработка на отказ 20 000 часов вдвое превосходит типовые 10 000 ч большинства моделей серии. Годится для критически важных постов связи.
Питание от абонентской линии 32–74 В
Отдельный блок питания не требуется. Аппарат питается от обычной телефонной линии в широком диапазоне напряжений (32–74 В) и работает со всеми типовыми АТС.
Что означают стандарты защиты
IP65
Пыль внутрь не попадает, струи воды с любого направления не вредят. Годится для уличного монтажа под небольшим козырьком.
Hot-line / ЦБ
Логику прямого вызова задают либо на АТС (версия ТЛ4046), либо в памяти аппарата (версия ТЛ4046-IP). В обоих случаях действует сценарий «снял трубку — пошёл вызов».
Антивандальное исполнение
Корпус из холоднокатаной стали, трубка антивандальная со шнуром в бронерукаве, магнитогерконовый переключатель обходится без подвижных контактов.
Полный дуплекс
Двусторонний голосовой канал без переключений. Разговор идёт естественно, как по обычному телефону.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный прямой связи |
| Версия 4046 | аналоговый ЦБ |
| Версия 4046-IP | IP (SIP) с автонабором |
| Сценарий | прямой вызов по поднятию трубки |
| Подключение (4046) | телефонный кабель RJ11 |
| Подключение (4046-IP) | Ethernet RJ45 (PoE) |
| Шнур трубки | защищён бронерукавом |
| Переключатель | магнитогерконовый |
| Электрические параметры (аналог) | |
|---|---|
| Питание | от абонентской линии 32–74 В |
| Вызывное напряжение | 32–155 В |
| Ток в режиме ожидания | ≤ 1 мА |
| Полоса частот микрофона | 250–3000 Гц |
| Степень защиты | IP65 |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| Корпус и габариты | |
|---|---|
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет (стандарт) | нержавеющая сталь |
| Доступные цвета | опционально |
| Кабельный ввод | PG11 |
| Крепление | накладное, к вертикальной поверхности |
| Габариты (В×Ш×Г) | 287,7 × 135 × 131,9 мм (с трубкой) |
| Установочные размеры | 98,5 × 134 мм (4 точки) |
| Вес аппарата | 3 кг |
| Надёжность и поставка | |
|---|---|
| Среднее время безотказной работы | 20 000 часов |
| Среднее время восстановления | не более 30 минут |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| ЗИП на складе | есть в наличии |
| Гарантия | по согласованию |
| Парная модель | ТЛ4046-IP (SIP-версия) |
Сравнение с похожими моделями
ТЛ4046 — антивандальный hot-line в холоднокатаной стали. Далее — чем он отличается от близких моделей серии 40xx.
| Параметр | ТЛ4046 ◀ | ТЛ4035 | ТЛ4039 | ТЛ4103 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Тип сценария | Прямой вызов | Hot-line ЦБ | Автонабор | Прямой вызов |
| Связь | Аналог + IP | Аналоговая | Аналог + IP | Аналог + IP |
| Корпус | Холоднокатаная сталь с порошковой окраской | Нержавейка AISI 304 | Нержавейка AISI 304 | Холоднокатаная сталь с порошковой окраской |
| Степень защиты | IP65 | IP54 | IP65 | IP65 |
| Ударопрочность | — | — | — | IK9 (10 Дж) |
| Память номера | В IP-версии | Нет (на АТС) | Есть (DTMF/веб) | В IP-версии |
| Габариты | 287,7×135×131,9 мм | 165×110×121,9 мм | 287,5×136,5×75 мм | 210×300×50 мм |
| Вес | 3 кг | 1,7 кг | 3 кг | 3,2 кг |
| MTBF | 20 000 ч | — | — | 20 000 ч |
| Цвет (стандарт) | Нержавейка | Натуральная нержавейка | Натуральная нержавейка | Оранжевый |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ4046Нужен антивандальный hot-line именно в холоднокатаной стали, а не в нержавейке
Защита IP65 обязательна в стандарте (без доплаты)
Требуется выбор между аналоговой версией и SIP с автонабором — одна модель покрывает оба сценария
Нужен повышенный MTBF (20 000 ч против типовых 10 000)
Заметный цвет не требуется (оранжевый — у ТЛ4103, красный — у ТЛ4105)
Защита IP65 обязательна в стандарте (без доплаты)
Требуется выбор между аналоговой версией и SIP с автонабором — одна модель покрывает оба сценария
Нужен повышенный MTBF (20 000 ч против типовых 10 000)
Заметный цвет не требуется (оранжевый — у ТЛ4103, красный — у ТЛ4105)
Области применения
Оперативно-диспетчерские системы
Прямая связь операторов с диспетчером в производственных подразделениях. Вызов уходит при поднятии трубки, что ускоряет реакцию в нештатной ситуации.
Промышленные посты экстренной связи
Погрузочные зоны, склады, цеха. Антивандальный корпус переносит интенсивную эксплуатацию, а IP65 закрывает от уличных условий.
Транспортная инфраструктура
Паркинги, автостанции, вокзалы. Точки прямой связи персонала и аварийный вызов. В общественных местах стальной корпус противостоит вандализму.
Производственные предприятия
Нефтехимия, металлургия, шахты (в общеобменных зонах). Питание идёт от стандартной АТС, подключение простое, по RJ11.
Лифтовое хозяйство и эвакуационные пути
Технические коридоры, аварийные выходы, лестничные клетки. Hot-line на охрану или диспетчера лифтового хозяйства.
Образовательные и социальные учреждения
Общежития, ВУЗы, школы, дома престарелых. Точки тревожной связи в коридорах. Антивандальный корпус переносит интенсивную эксплуатацию.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Определите версию: ТЛ4046 (аналог) либо ТЛ4046-IP.
- 2АТС настройте заранее: аналоговой версии нужна функция hot-line на абонентской паре, IP-версии — SIP-аккаунт и номер автонабора, записанный в память аппарата.
- 3Нанесите разметку 4 крепёжных отверстий по установочным размерам 98,5 × 134 мм. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 4Зафиксируйте аппарат на вертикальной плоскости, используя монтажный комплект.
- 5Проведите кабель сквозь гермоввод PG11: для 4046 это телефонный RJ11, для 4046-IP — Ethernet RJ45.
- 6Подключите проводник к клемме внутри корпуса.
- 7Подайте линию или питание. Аппарат готов к работе.
- 8Выполните проверку: поднимите трубку — начнётся автонабор записанного номера. Опустите трубку — соединение прервётся.
Опции по запросу
Сроки изготовления и стоимость опций менеджер уточнит по запросу.
Версия ТЛ4046-IP (SIP-исполнение)
Габариты и конструкция те же, но добавлены SIP-телефония и автонабор записанного номера. Питание по PoE либо от DC 12 В.
Цвет корпуса по запросу
В стандарте — нержавеющая сталь. Опционально — порошковая окраска в любой цвет RAL. Поставка занимает 4–8 недель.
Трубка с PTT-кнопкой
Клавиша «нажми и говори», активирующая передачу голоса. Полезна там, где высок фоновый шум.
Кабель увеличенной длины
В комплекте идёт стандартный кабель. По запросу поставляется кабель увеличенной длины для нестандартных точек подключения.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт* | ✓ |
| Руководство по эксплуатации* | ✓ |
* На каждые 10 аппаратов и менее, отгружаемых в один адрес, выдаётся руководство. ЗИП есть на складе КАДАММ.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем отличаются версии ТЛ4046 и ТЛ4046-IP?ТЛ4046 — аналоговый аппарат ЦБ, логика hot-line задаётся на стороне АТС. ТЛ4046-IP работает по SIP 2.0 и располагает автонабором записанного номера (память внутри аппарата). Габариты, корпус и материалы одинаковы. Расходятся только сетевая часть и порядок настройки целевого номера.

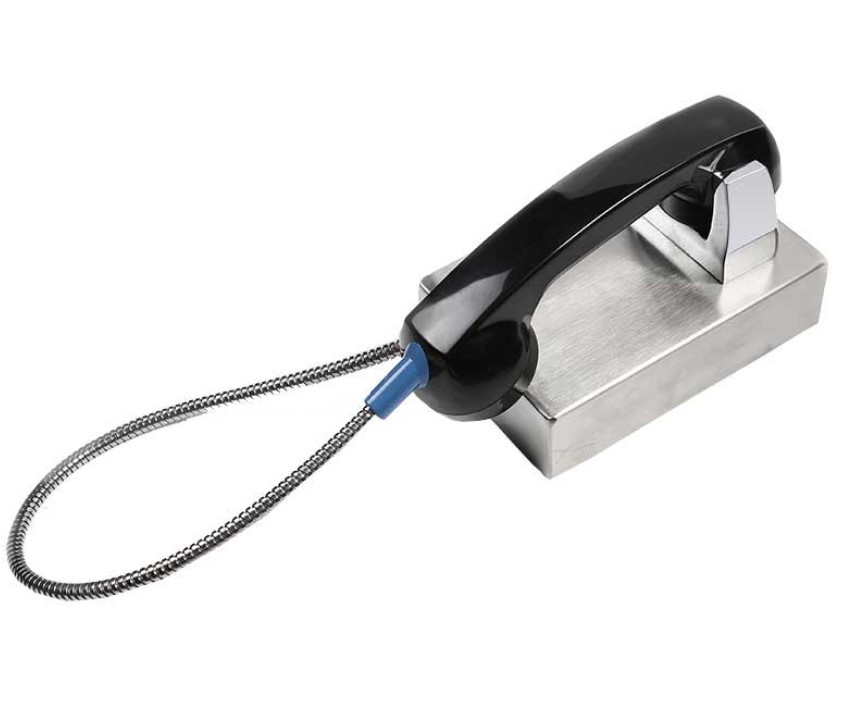

Чем ТЛ4046 отличается от ТЛ4035?ТЛ4035 — выполнен в нержавейке AISI 304, компактнее (165×110 мм, 1,7 кг), защита IP54. ТЛ4046 сделан из холоднокатаной стали с порошковой окраской, он крупнее (287,7×135 мм, 3 кг), имеет IP65 и MTBF 20 000 ч. Выбирают по материалу корпуса и нужной степени защиты.
Какая модификация подходит для уличной установки?Версия с IP65 в базовой комплектации годится для монтажа под небольшим козырьком либо открыто в умеренных условиях. Если условия предельно жёсткие, присмотритесь к всепогодным моделям в литом алюминии (1830/1840).
Как программируется целевой номер у ТЛ4046-IP?Настройка идёт через веб-интерфейс. Администратор с любого компьютера сети открывает IP-адрес аппарата и прописывает в настройках целевой SIP-номер для автонабора. Это удобно, когда постами управляют централизованно.
Как настраивается hot-line у ТЛ4046 (аналог)?Настройка выполняется на стороне АТС. Абонентской паре, к которой подключён аппарат, включают функцию hot-line с целевым номером диспетчера. Такая функция стандартна для большинства аналоговых АТС.
Можно ли установить динамик для громкой связи?У модификаций с функцией входящего вызова динамик размещается на передней панели, в нижнем правом углу. Уточняйте этот момент у менеджера КАДАММ при заказе.

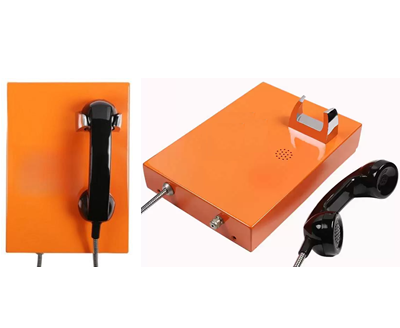

Чем ТЛ4046 отличается от ТЛ4103?ТЛ4103 выполнен по раздельной схеме (базовый блок и трубка отдельно) и в стандарте окрашен в оранжевый. У ТЛ4046 корпус цельный, трубка прижата, цвет — нержавеющая сталь. По функциям оба представляют собой антивандальные hot-line с защитой IP65 и MTBF 20 000 ч.
Подходит ли для шахт и подземных выработок?У базовой модели уровень РН (рудничное исполнение) не указан. Если аппарат нужен для шахт, выбирайте модели с прямым указанием РН-1 (рудничное нормальное) либо РН-2 (повышенное).
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
MTBF
20 000 часов
Наработка на отказ вдвое превышает типовое значение для серии 40xx.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
